Tofolds selvlåsende skiver

De todelte selvlåsende skivene levert av Xiaoguo®-fabrikken forlater den konvensjonelle låsemetoden og tar i bruk anti-løsningsprinsippet med spenning i stedet for friksjon, noe som forbedrer ytelsen betydelig.

Send forespørsel

produktbeskrivelse

Kjerneprinsippet for anti-løsing av de tofoldede selvlåsende skivene ligger i: genialt å konvertere den skadelige energien forårsaket av vibrasjoner til kraften som kreves for låsing. I stedet for å stole på den tradisjonelle metoden med å bruke en låsering for å forhindre løsner gjennom "friksjon", ble en smartere mekanisme tatt i bruk:

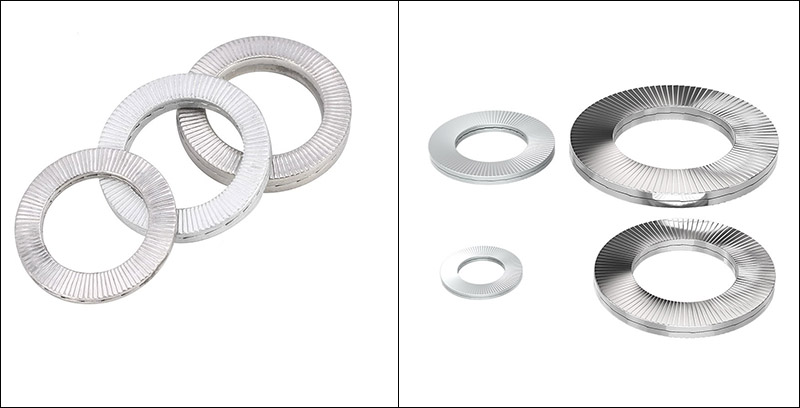

Two Fold Self Locking Washers

（1） Innledende stramming: Dobbeltsidig plassering

Under installasjonen er de kileformede overflatene på de to skivene på linje med hverandre og brukes i par.

Utvendig fiksering: Ved stramming vil de radielle fine tennene på den ytre overflaten av de todelte selvlåsende skivene bite fast i hodet på mutteren/bolten og overflaten på arbeidsstykket, tette kontaktflaten tett og forhindre glidning.

Indre retensjon: På dette tidspunktet er de kileformede overflatene (store tenner) på innsiden av de to skivene i nær kontakt med hverandre, men det har ikke skjedd noen relativ bevegelse, og gir dermed plass for den påfølgende mekaniske handlingen.

（2） Utløser løsning: Feiljustering i stedet for å gli

Når utstyret opererer i et vibrerende miljø, begynner mutteren å vise en veldig liten tendens til å løsne.

På grunn av det faktum at friksjonskraften til de ytre radielle tennene er mye større enn den til den indre kileformede overflaten, vil bevegelsen ikke skje mellom mutteren og de tofolds selvlåsende skivene.

Den eneste bevegelsen er at de to skivene "glider ut av plass" mot hverandre langs den kileformede overflaten på innsiden.

（3） Oppnå selvlåsing: Nøkkelen til kileeffekten

Når utstyret vibrerer eller opplever svingende krefter, vil den kraftige motkraften som genereres av den kileformede overflaten umiddelbart fjerne disse vibrasjonene. Dette hindrer bolten i å rotere i motsatt retning og konverterer vibrasjonsenergien til låsekraften til selve de todelte selvlåsende skivene, og oppnår effekten av å "bli strammere jo mer den vibrerer", og dermed forhindre at den løsner fra grunnårsaken.

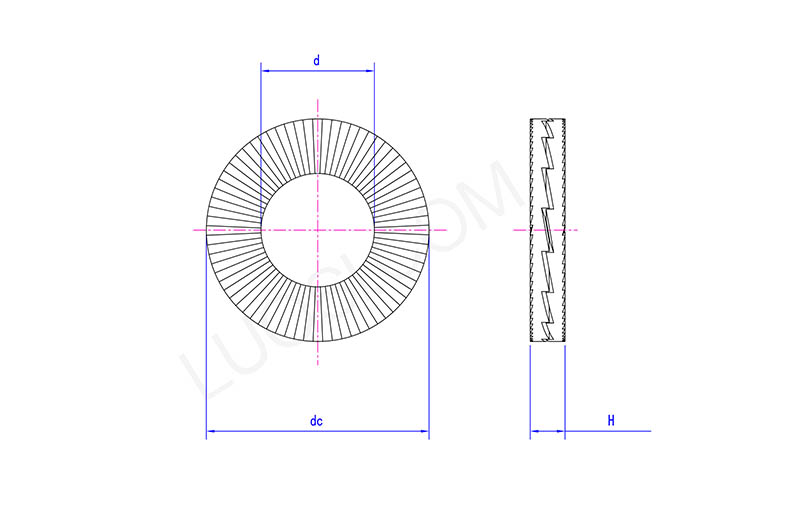

Two Fold Self Locking Washers

man	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc maks	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
