Dobbel foldet kilelåsskive

Double Fold Wedge Lock Washer produsert av Xiaoguo®-fabrikken har en dobbeltlagsstruktur og en dobbellåsende design. Sammenlignet med tradisjonelle konvensjonelle anti-løsende festemidler, er deres ytelse mye overlegen.

Send forespørsel

produktbeskrivelse

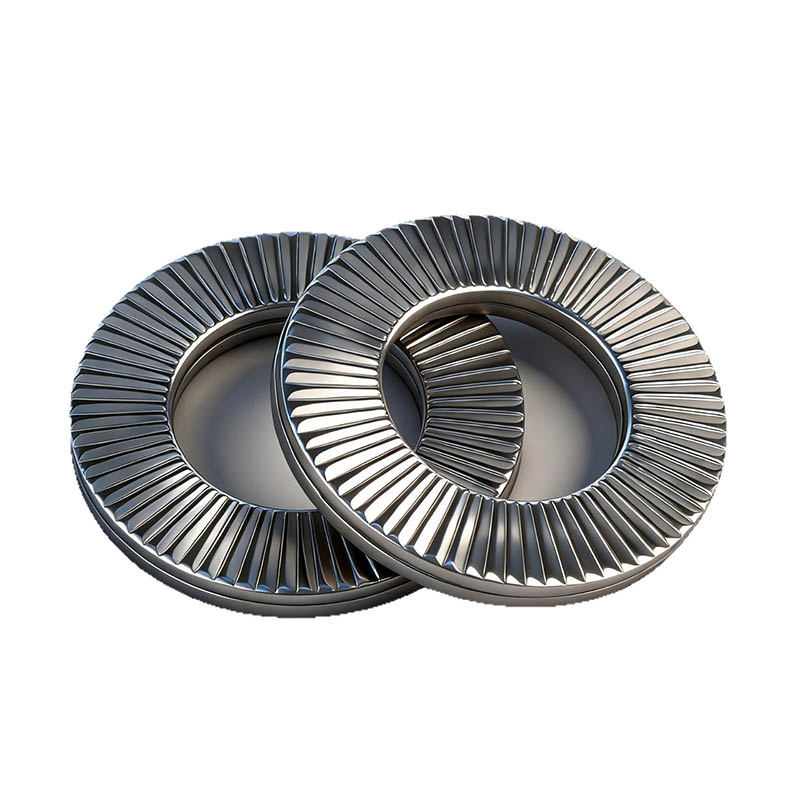

Double Fold Wedge Lock Washer er et avansert og høyytelses anti-løsningsfeste. Den bruker en unik kilelåseteknologi i stedet for den tradisjonelle metoden som er avhengig av friksjon. Den har en dobbeltlags brettet kilestruktur, med taggete overflater på begge sider. Faktisk er den sammensatt av et par (to stykker) med nøyaktig identiske skiver. Den unike strukturen til hver skive er nøkkelen til å oppnå dens enestående anti-løsende ytelse.

Double Fold Wedge Lock Washer

Strukturelle egenskaper

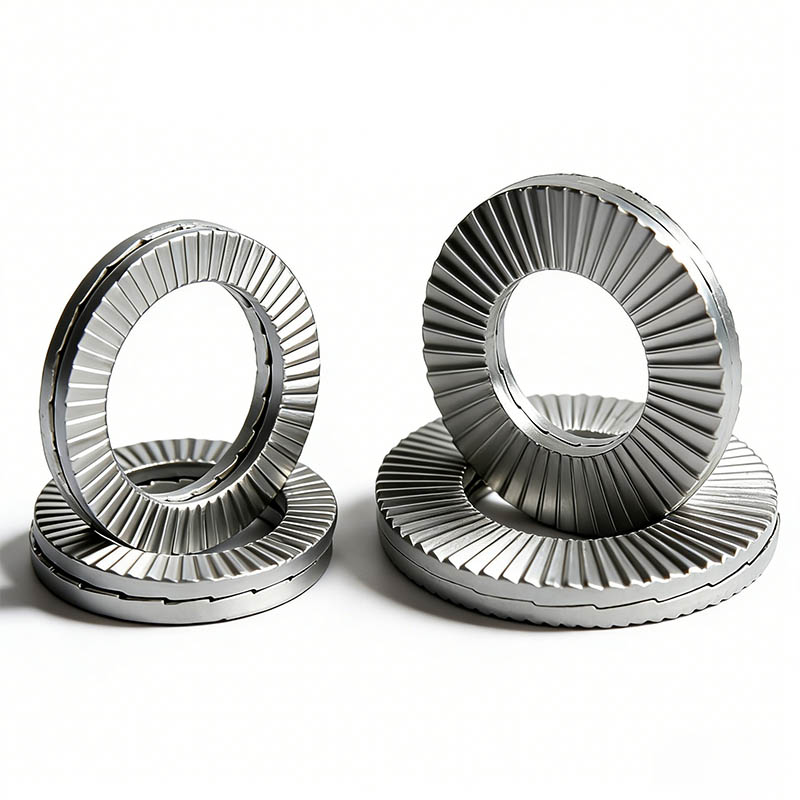

Kjernestrukturen til Double Fold Wedge Lock Washer ligger i utformingen av to pakninger, med den indre og ytre overflaten som utfører funksjonene låsing og fiksering.

（1） Paret vaskemaskin

To identiske pakninger er kombinert for å danne et sett. Denne designen bryter bort fra den tradisjonelle formen i ett stykke. De to pakningene er forhåndsmontert under produksjon for å danne et låsesystem. Denne symmetriske designen kan gjenbrukes og vil ikke skade pakningene når de demonteres.

（2） Radialt hevet overflate

Disse hevede mønstrene er siden av den doble kilelåsen som kommer i direkte kontakt med hodet på mutteren, bolten eller overflaten på den tilkoblede komponenten. Overflaten har fine radielle hevede mønstre/dentikler. De tjener hovedsakelig til å feste den doble kileskiveskiven til denne overflaten, "låse" den på plass og forhindre gli mellom dem.

（3）Trekantet tannoverflate

Dette er den parrende overflaten på motsatt side av pakningen. Den indre overflaten er sammensatt av kileformede tannflater jevnt fordelt langs omkretsen, som ligner en kam og er også kjent som "kileformede tenner" eller "skrå tannoverflater".

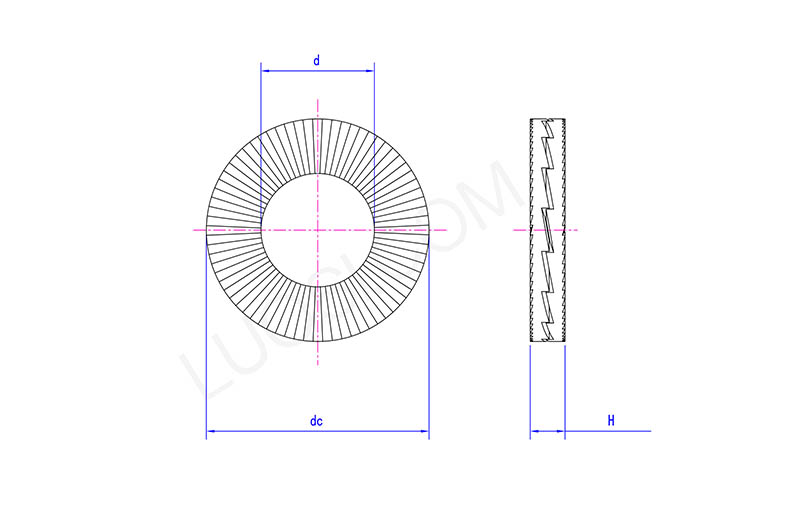

Double Fold Wedge Lock Washer

man	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc maks	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
