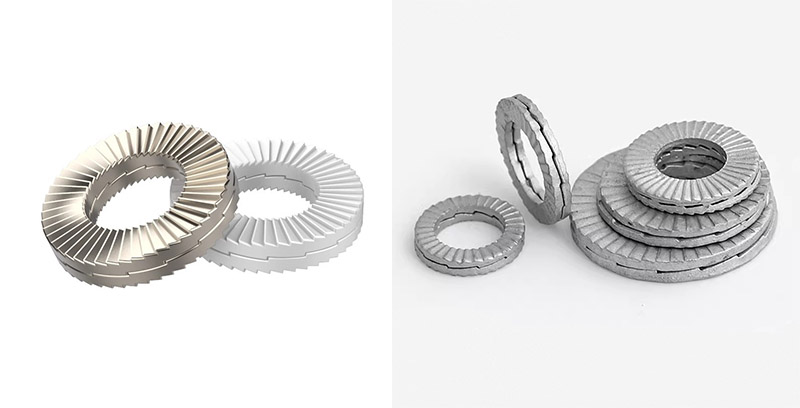

To-fold selvlåsende store skiver

Det er ganske enkelt å installere de todelte selvlåsende store skivene. Bare sørg for at den store tannoverflaten er riktig justert og plassert i riktig posisjon, og stram deretter bolten eller mutteren til standard dreiemoment for å fullføre prosessen. Installasjonen krever ikke komplekse teknikker eller dyre verktøy, men det er flere nøkkelpunkter som må noteres for å oppnå 100 % ytelse.

（1）Forberedelse før installasjon

Rengjøring av arbeidsstykket: Sørg for at kontaktflatene til bolter, muttere, todelt selvlåsende store skiver og de tilkoblede delene er rene, flate, fri for oljeflekker, rust eller grader.

Antall skiver som skal kontrolleres: De må brukes i par (to stykker utgjør ett sett) når de er i bruk.

Sjekk typen installasjonsoverflate: om det er konfigurasjon med gjennomgående hull eller blindhull, og bestem antall skiver.

（2）Plasser vaskemaskinen

Fjern skiveparene og sørg for at den "store tannflaten (kileformet overflate)" vender mot hverandre. Ikke del eller installer dem i feil rekkefølge.

（3）Skill mellom gjennomgående hull og blinde hull

Blindhull / boltforbindelse: Bare et par To-folds selvlåsende store skiver er nødvendig, plassert mellom bolthodet og den tilkoblede komponenten. Mutteren strammes på den andre siden.

Gjennomgående hull / bolt-mutter-montering: Ved bruk kreves to par to-fold selvlåsende store skiver. Ett par er plassert under boltehodet, og det andre paret er plassert under mutteren.

（4） Sørg for riktig kontakt

Pass på at de radielle tannoverflatene på utsiden av skiven er i kontakt med den ene siden av bolthodet (eller mutteren), og den andre siden er i kontakt med overflaten til den tilkoblede komponenten.

（5） Stram til

Bruk en momentnøkkel og stram festene i henhold til de tilsvarende momentverdiene.

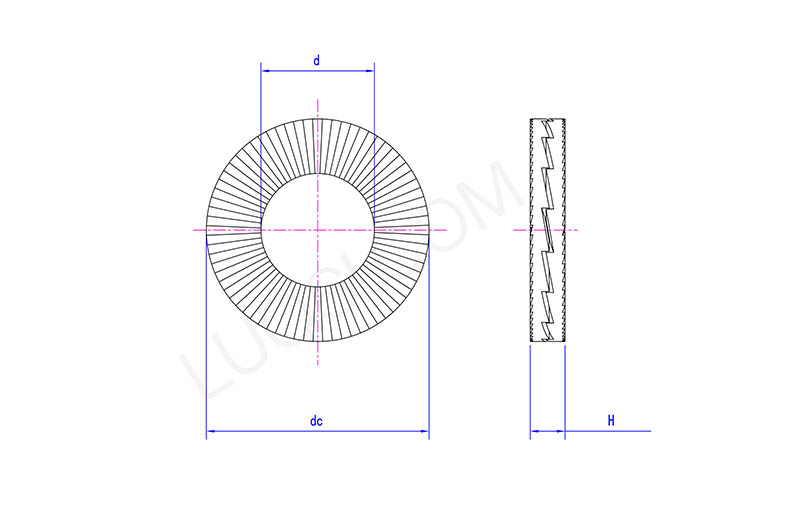

man	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc maks	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Kan det gjenbrukes?

De todelte selvlåsende store skivene kan vanligvis gjenbrukes. Etter å ha blitt fjernet fra utstyret, må begge delene av pakningen inspiseres grundig.

Vilkår for å tillate gjenbruk: Hvis den store tannoverflaten på den indre ringen og de radielle tennene på yttersiden ikke viser overdreven slitasje, ingen synlig deformasjon, ingen sprekker eller skader, kan de rengjøres og monteres på nytt.

Situasjonen som krever utskifting: Hvis inspeksjon avdekker åpenbar slitasje eller skade, må et nytt sett med skiver umiddelbart skiftes for å forhindre utilstrekkelig låsekraft.
