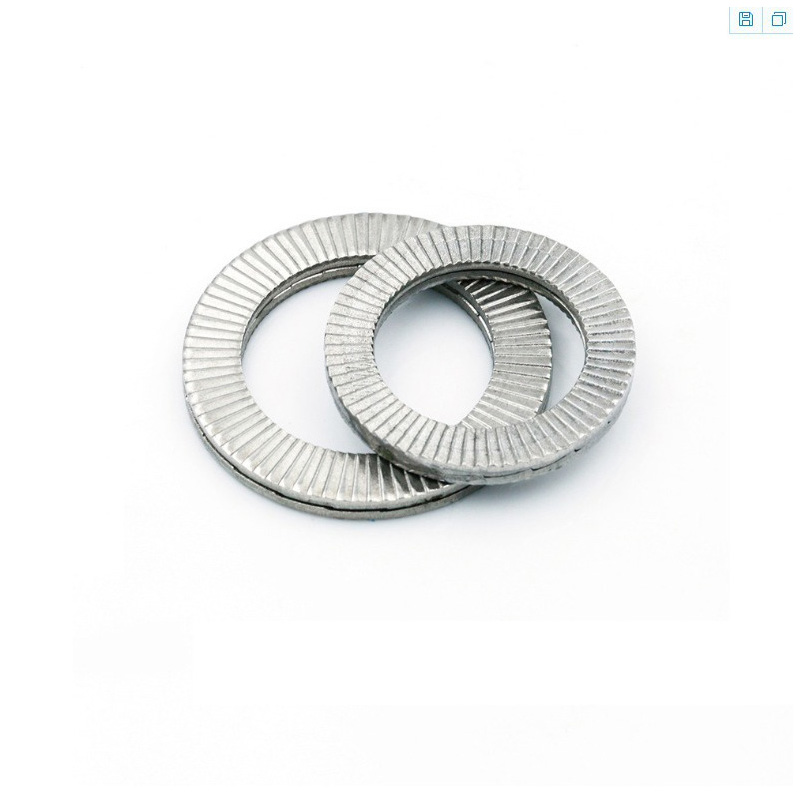

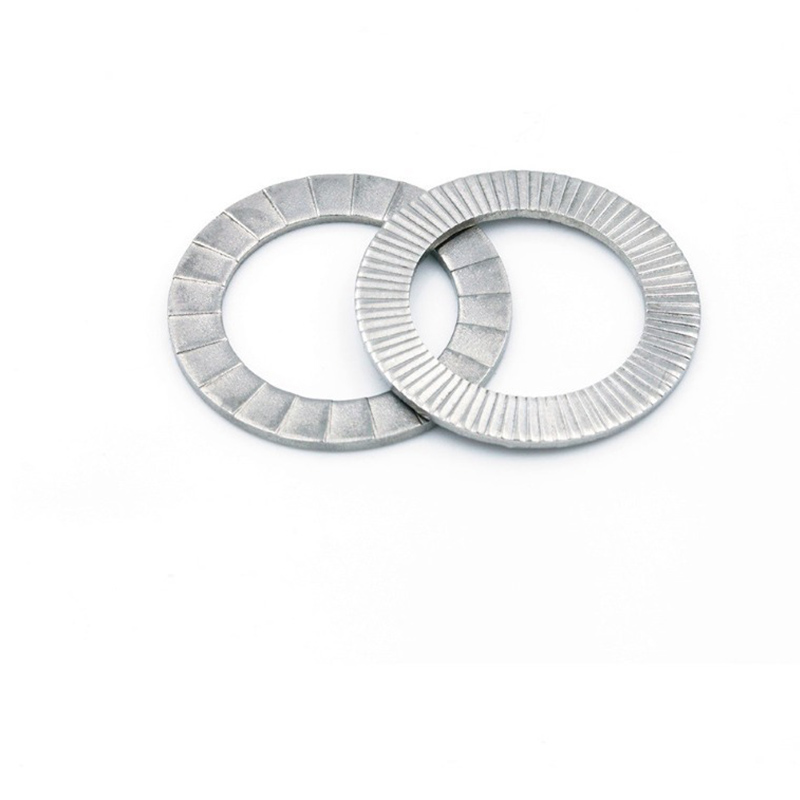

To-fold kilelåseskive

Den tofoldede kilelåsen fra fabrikklageret Xiaoguo® kan gjenbrukes. Når den er installert og demontert på riktig måte, vil de ikke deformeres, og låseytelsen forblir den samme selv etter gjentatt bruk.

Send forespørsel

produktbeskrivelse

Vi produserer tofolds kileskive med automatiserte produksjonslinjer. Standard råvarer bearbeides for å lage skiver med nøyaktige dimensjoner.

（1）Råvareforberedelse og prosessering

Vi bruker høyfast legert stålbånd og rustfritt stålbånd som basismateriale. Materialene er behandlet med gløding og beising for å justere deres indre krystallstruktur.

（2）Stempling

Utført i en multistasjons presisjonspresse.

Boring: Boring av det sentrale hullet for skiven.

Gearforming: Gjennom det nøyaktige samarbeidet mellom de øvre og nedre formene, dannes radialt fine tenner på den ytre ringen på den ene siden.

Kileformet overflateforming: Ved hjelp av en spesiell form presses kileformede tannoverflater som bestemmer låseytelsen ut på den andre siden.

Klipping: Klipp av den dannede skiven fra stålplaten.

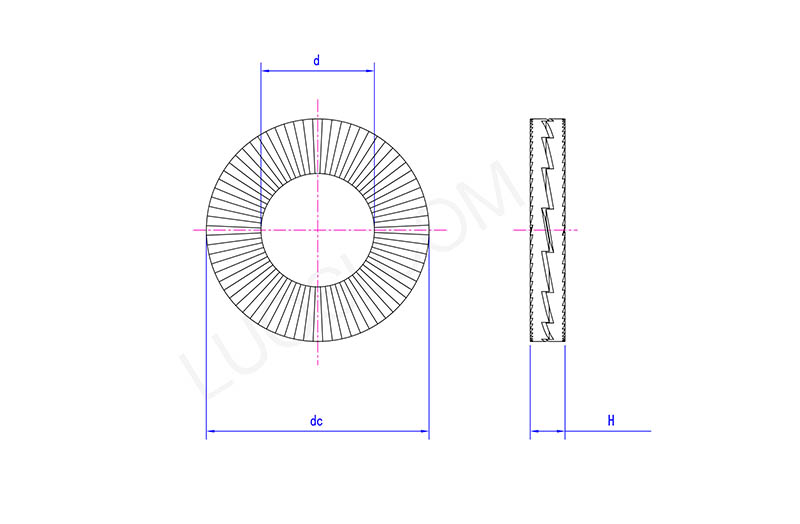

Two Fold Wedge Lock Washer

man	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc maks	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

（3） Herdende varmebehandling

Vaskemaskinen varmes jevnt opp til en spesifikk høy temperatur, stanses deretter raskt og umiddelbart etterfulgt av tempereringsbehandling.

（4）Behandling av overflatebelegg

For karbonstål tofolds kileskive er den mest anbefalte høyytelsesløsningen Dacromet. Høykvalitetsbelegget vil forbedre beskyttelsen og slitestyrken til den tofoldede kileskiveskiven.

（5） Kvalitetsinspeksjon og testing

Råvareanalyse: Gjennomfør spektralanalyse på hvert innkommende parti med materialer for å verifisere den kjemiske sammensetningen.

Prosessinspeksjon: Sørg for dimensjonsstabilitet under stemplingsprosessen.

Hardhetstest: Inspiser tilfeldig om den tofoldede kilelåsskiven oppfyller designstandardene.

Saltspraytest: For å verifisere korrosjonsbestandigheten til belegget.

Sidevibrasjonstest: Installer skiven ved standard boltforbindelsespunkt, og overvåk demping av klemkraften under kontinuerlig vibrasjon.

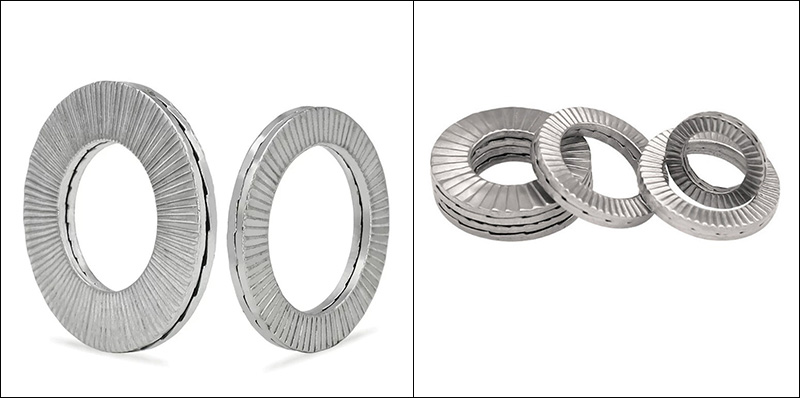

Two Fold Wedge Lock Washer

man	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc maks	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
