Tannet låseskiver Innvendige tenner

Fabrikken til Xiaoguo® kan tilby ulike typer tannlåseskiver innvendige tenner i forskjellige materialer. Den kan møte de forskjellige tilpasningskravene til kunder, inkludert spesielle størrelser, spesielle overflatebehandlinger, etc., for å møte brukerbehovene til kunder i forskjellige arbeidsmiljøer.

Send forespørsel

produktbeskrivelse

De ytre tann- og innvendige tannlåsepakningene er to like produkter designet for forskjellige bruksscenarier. De tannlåseskiver de innvendige tennene er mer "skånsomme", mens den utvendige tannpakningen er mer "aggressiv". Kjerneforskjellen mellom dem ligger i plasseringen av tennene, som bestemmer deres respektive ekspertiseområder.

Sammenligning Tannet låseskiver innvendige tenner Ekstern tann

Utseende og tannform Tennene er plassert på den indre ringen av pakningen og strekker seg innover. Tennene er plassert på den ytre ringen av pakningen og strekker seg utover, som ligner stjerner.

Låseprinsipp Ved tiltrekking "biter" tennene på den indre ringen seg inn i undersiden av skruehodet eller boltehodet, og gir friksjonskraft som ikke løsner. Ved tiltrekking "biter" de ytre ringtennene samtidig inn i overflaten under festehodet og installasjonsflaten til den tilkoblede komponenten.

Hovedfordel Ingen skade på arbeidsstykket: Den ytre ringen er glatt og vil ikke ripe eller skade installasjonsoverflaten. Sterkere anti-løsende ytelse: Dobbeltsidig forrigling, spesielt egnet for applikasjoner utsatt for vibrasjoner og sterke torsjonsbelastninger.

Adaptiv skruetype Brukes hovedsakelig for skruer med mindre hodestørrelser Egnet for skruer med større hoder

Hovedanvendelsesscenarier Den brukes ofte til interiørkomponenter og paneler i biler, elektronisk presisjonsutstyr, husholdningsapparater osv. Den er mye brukt i felt som krever sterkere strammekraft, som tungt maskineri, chassis, stort kraftutstyr og industrimaskiner som tåler høye vibrasjoner.

Installasjonstrinn

Installasjonen av tannlåseskivenes innvendige tenner er veldig enkel. Hovedpoenget er at retningen skal være riktig.

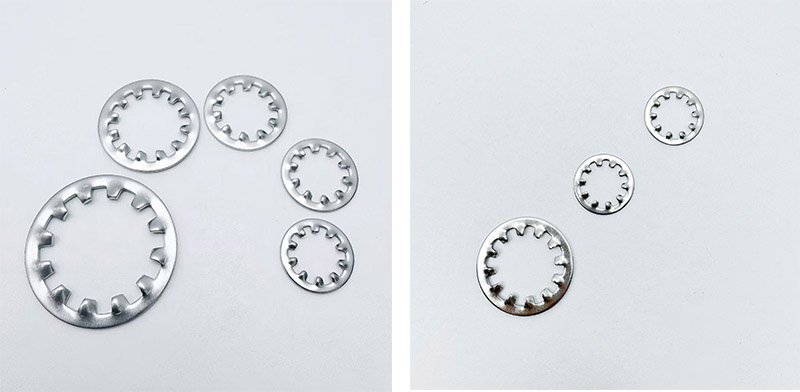

Toothed Lock Washers Internal Teeth

（1）Bekreft spesifikasjonene

Pass på at den indre diameteren til tannlåseskivenes innvendige tenner samsvarer med diameteren på bolten.

Kontroller om tennene på pakningen er intakte og uten deformasjon.

（2）Rengjør kontaktflaten

Tørk av olje, maling og jernspåner fra bunnen av boltehodet og overflaten av arbeidsstykket.

Hvis den brukes til elektrisk jording, sørg for at tennene på pakningen kan trenge gjennom maling- eller oksidlaget.

（3） Plasser skiven (retningen er avgjørende)

Sett tannlåseskivenes innvendige tenner på bolten.

Tannoverflaten må vende mot bolthodet eller mutteren (det vil si at tennene skal være orientert mot overflaten på komponenten som skal strammes).

Den glatte og flate overflaten vender mot utsiden av boltehodet.

（4）Sett inn bolten

Før bolten med skiven festet gjennom hullet i arbeidsstykket.

Forhåndsstram mutteren eller bolten for hånd for å sikre at gjengene er riktig justert.

（5） Stram til

Bruk en momentnøkkel og stram boltene i henhold til standard dreiemomentverdier.

Under strammingsprosessen vil tennene automatisk gripe inn i kontaktflaten.

Ingen ekstra justering av dreiemoment er nødvendig; standard dreiemoment vil være tilstrekkelig.

（6）Sjekk

For elektrisk jordingsapplikasjoner kan et multimeter brukes til å måle ledningsevnen på begge sider av pakningen for å bekrefte at tennene har stukket gjennom belegget.

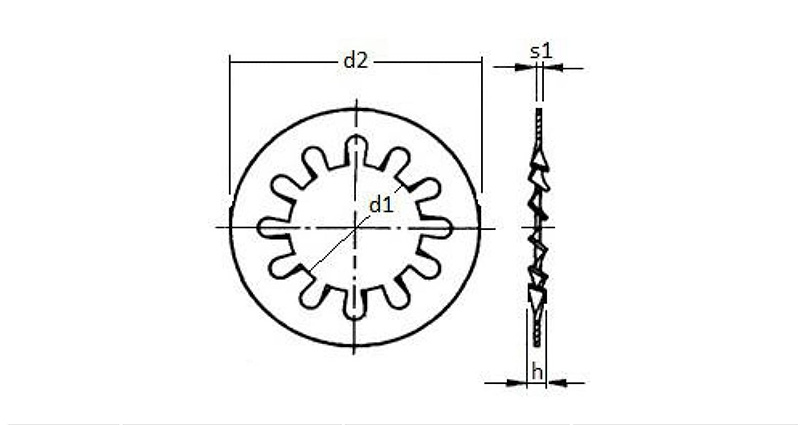

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2,5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3,5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Informasjon og tegning er kun referanse

Ofte stilte spørsmål

（1）Hvordan pakkes de for eksport?

Inneremballasjen består av plastposer og papiresker, mens ytteremballasjen er standard eksportkartonger og paller. Hver tannlåseskive har ingen uavhengig beskyttelse, men emballasjen er tilstrekkelig til å forhindre at de riper hverandre under transport.

（2）Kan interne tannlåseskiver brukes med forsenkede skruer?

Ja, men det er nødvendig å merke seg at tannoverflaten fortsatt må vende mot arbeidsstykket. Siden hodet på den forsenkede skruen er konisk, kan det hende at de indre tennene til skiven ikke kan komme i full kontakt med bunnen av hodet, noe som resulterer i litt dårligere låseeffekt.
