Standard innvendige tannlåseskiver

For skruer med et lite hode, er kjøp av Xiaoguo® standard interne tannlåseskiver det ideelle valget. Den interne tanndesignen sikrer at alle tennene kan komme i kontakt med skruehodet, og oppnår dermed effektiv låsing.

Send forespørsel

produktbeskrivelse

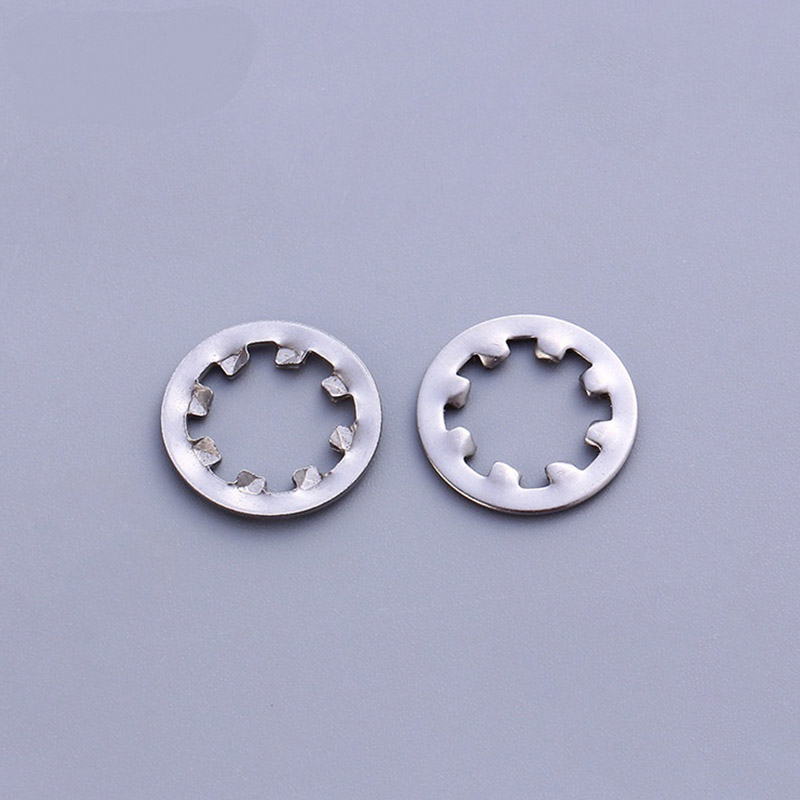

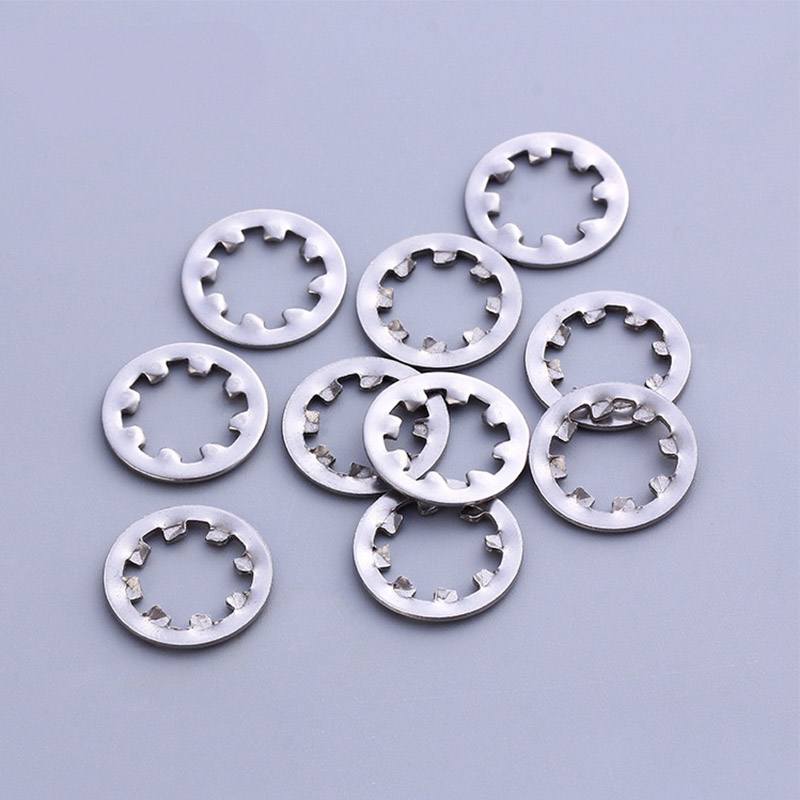

Standard interne tannlåseskiver er en type anti-løsende skive, med innvendig anordnede tannlignende strukturer på overflaten. Formen er en tynn metallring, med en skarp tannring i midten og en jevn og flat ytre sirkel. Når skruen strammes, vil disse tennene legges inn i skruehodet og overflaten til utstyrskomponenten, og stole på friksjonskraften og bitekraften for å forhindre at skruen løsner. Enkelt sagt legges det til en "lås" mellom skruehodet og overflaten på utstyrskomponenten, og forhindrer at skruen løsner under driften av utstyret på grunn av den høye vibrasjonsfrekvensen.

Arbeidsprinsipp

Arbeidsprinsippet til Standard Internal Tooth Lock Washer Joint er faktisk ganske enkelt. Den er i hovedsak avhengig av to funksjoner: "tennene griper inn + elastisk trykk" for å forhindre at den løsner.

（1） Sliping av tenner

Den indre ringen til Standard Internal Tooth Lock Washers har en serie skarpe tenner. Når bolten eller mutteren strammes, vil disse tennene trenge inn i de to kontaktflatene:

Bunnflaten (metalloverflaten) på skruehodet/mutteren

Overflaten på arbeidsstykket (noen ganger til og med penetrerende maling eller oksidlaget)

Når tennene er satt inn, er det som om en ring med "miniblokkeringsanordninger" er plassert under skruehodet. Hvis skruen prøver å rotere tilbake av seg selv, vil disse tennene gripe den fast og hindre den i å bevege seg, og dermed forhindre at den løsner.

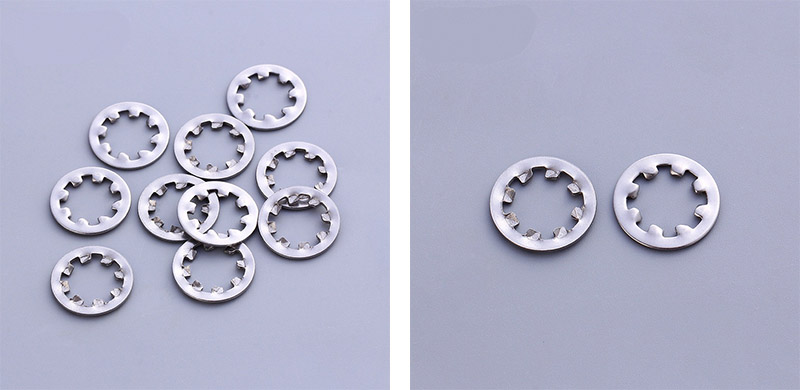

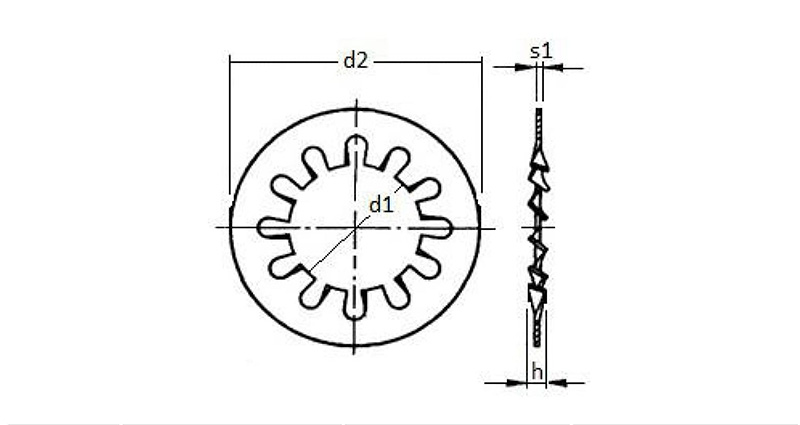

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2,5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3,5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Informasjon og tegning er kun referanse

（2）Elastisk trykk

Selve skiven er elastisk. Etter å ha blitt strammet, blir standard innvendige tannlåseskiver flatet, men materialet prøver alltid å gå tilbake til sin opprinnelige form, så det genererer kontinuerlig en omvendt skyvekraft og en oppadgående returkraft.

Denne elastiske kraften virker på trådene, og øker friksjonen mellom trådene. Med større friksjon er det mindre sannsynlig at skruene løsner naturlig nok.

（3）Den kombinerte effekten av de to

Mekanisk fastspenning gir direkte anti-svingmotstand

Den elastiske forspenningen øker trådfriksjonen og kompenserer samtidig for mindre vibrasjoner eller materialkryping.

De to jobber sammen, og sikrer at de standard interne tannlåseskivene effektivt kan forhindre at bolten løsner selv i miljøer med vibrasjon, støt eller termisk ekspansjon og sammentrekning.
