Ytre takkede tannlåseskiver

Typene ytre taggete låseskiver er hovedsakelig klassifisert basert på aspekter som tannformstruktur, bærestyrke og spesielle funksjoner.

（1）DIN 6798

DIN 6798-standarden er den mest brukte spesifikasjonen for ytre tanntannede låseskiver, og den består hovedsakelig av tre former:

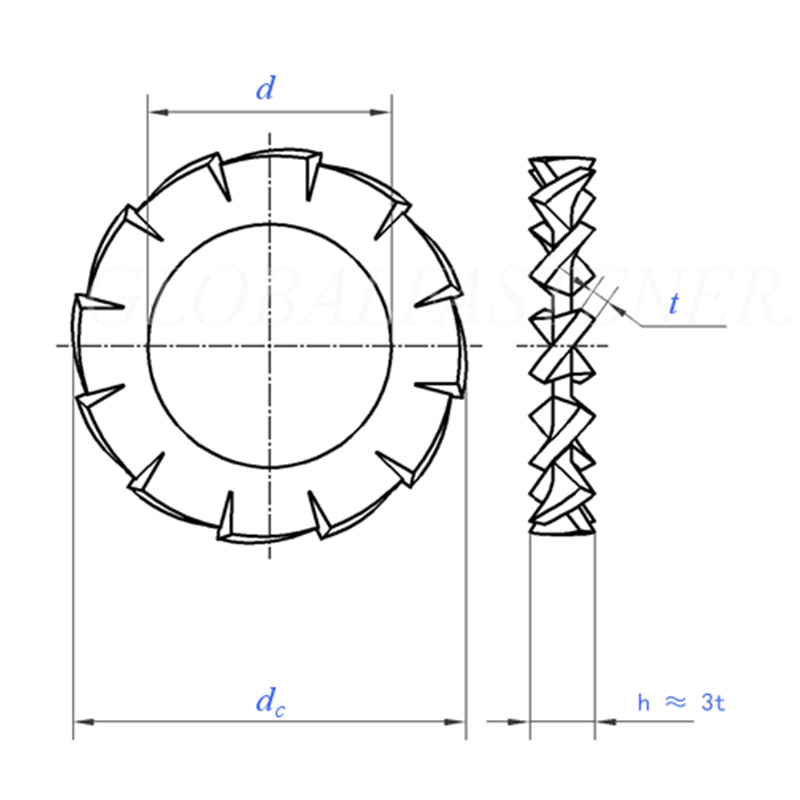

①Ytre takket låsering

Tennene er på den ytre ringen og er anordnet på en overlappende måte, og gir det største kontaktområdet.

②Indre takket låsering

Tennene sitter på den indre ringen og er egnet for småhodeskruer.

③Konisk ribbet låsering

Konisk struktur, 90° forsenket vinkel

（2）BW vs EOW

I henhold til belastningsstyrkeklassifiseringen er de ytre taggete låseskivene delt inn i standardtype og kraftig type.

① BW Standard Type

Den har vanlig tanndybde, passer til normal industriell bruk og vanlig monteringsarbeid. Vanlige bruksområder: elektroniske varer, generelt maskineri, automasjonsutstyr.

② EOW Heavy Duty Type

Den kommer med dypere tenner og bedre anti-løs ytelse, egnet for steder med tung vibrasjon og tung belastning. Vanlige bruksområder: bildeler, høyvibrasjonsmaskineri, byggeprosjekter og stålkonstruksjoner.

（3） Spesialfunksjon

①EOW-overlapping

En spesiell overlappende tannstruktur, spesialdesignet for applikasjoner med relativt svakt dreiemoment. Sammenlignet med den vanlige ytre tanntypen er den egnet for ujevne støtteflater, har større kontaktflate og bidrar til lastfordeling.

② Stort/Smalt bånd

I henhold til kravene til forskjellige bruksområder, (RDEFL/RDIFL) og (RDIFS) leveres for å møte de varierende kontaktarealkravene.

③Dobbelttannet skive RDD

Både den indre og ytre overflaten er taggete, egnet for applikasjoner der det er behov for høyere krav til anti-løsning.

FAQ

（1）Er ytre taggete låseskiver effektive mot høye vibrasjoner?

Ja, den utvendige tannpakningen er mer egnet for høyvibrasjonsmiljøer enn den innvendige tannpakningen, fordi den har et større kontaktområde mellom tennene og et dypere inngrep.

（2） Vil tennene skade myke materialer som aluminium eller plast?

Det stemmer. De skarpe tennene vil grave seg inn i mykere materialer og etterlate bulker eller til og med sprekker. For aluminiumsdeler kan du sette en flat skive mellom låseskiven og arbeidsstykket for å spille en bufferrolle. Når det gjelder plastdeler, ikke bruk eksterne tannskiver direkte. Det er bedre å velge innvendige tannskiver eller bruke en større flat skive i stedet.

（3）Hva er den typiske hardheten til de ytre, taggete låseskivene i fjærstål?

Etter varmebehandling er hardheten vanligvis HRC 40–50 (ca. 400–530 HV).
