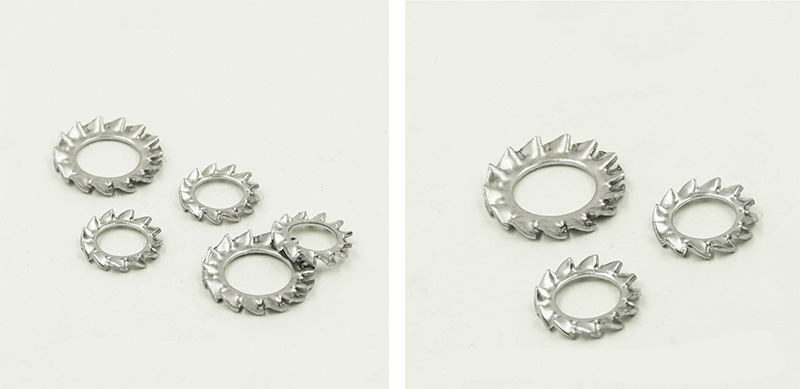

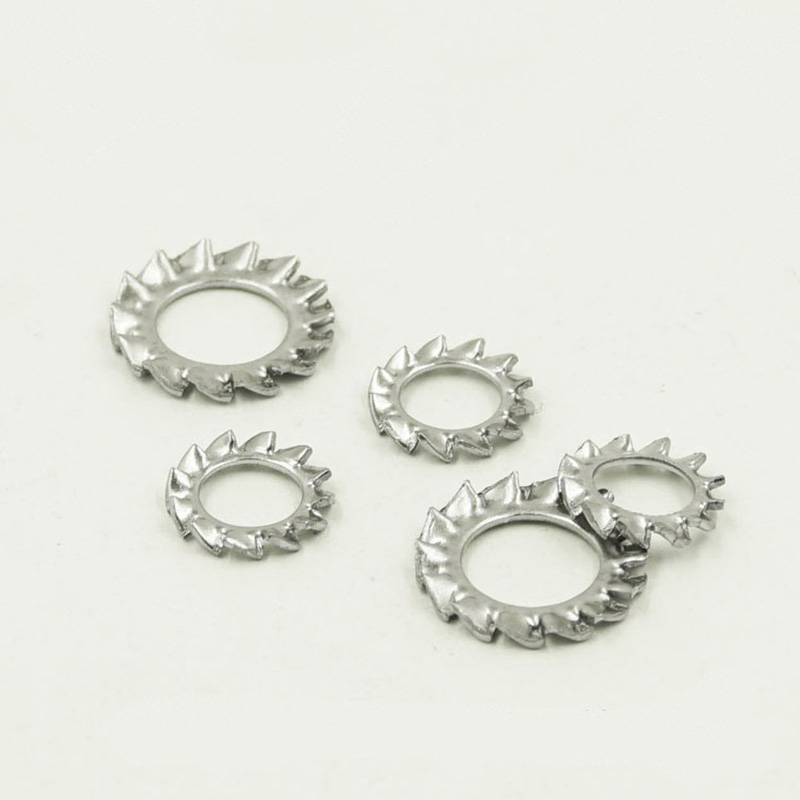

Ytre tagget låseskive

Den ytre taggete låseskiven produsert av Xiaoguo®-fabrikken har utmerket støtmotstand og anti-løsende ytelse. Når de brukes, vil de ytre tennene være innebygd i boltens hode og overflaten på arbeidsstykket, og forhindrer dermed at bolten løsner.

Send forespørsel

produktbeskrivelse

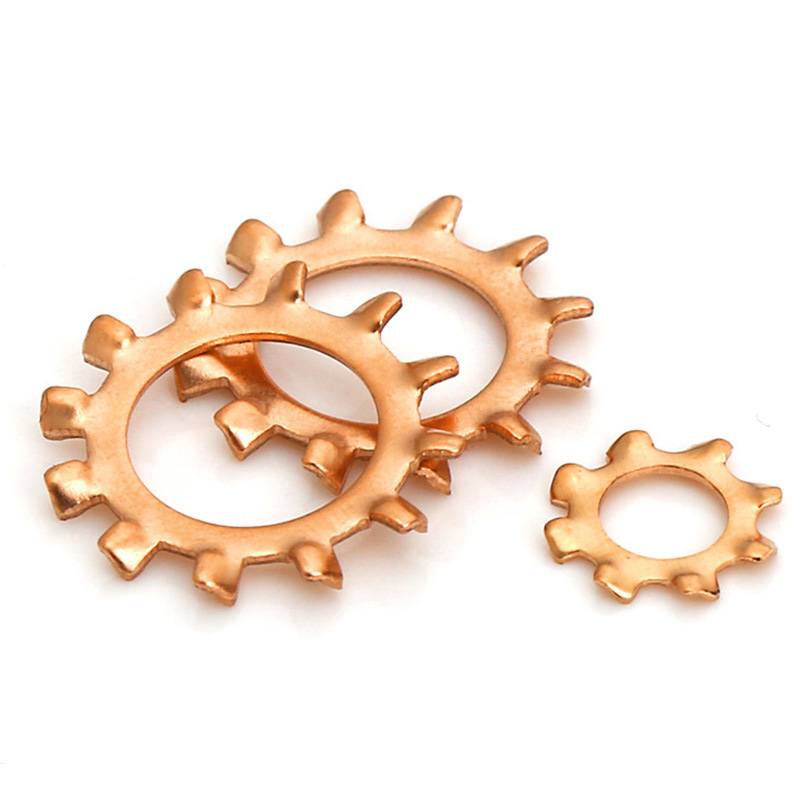

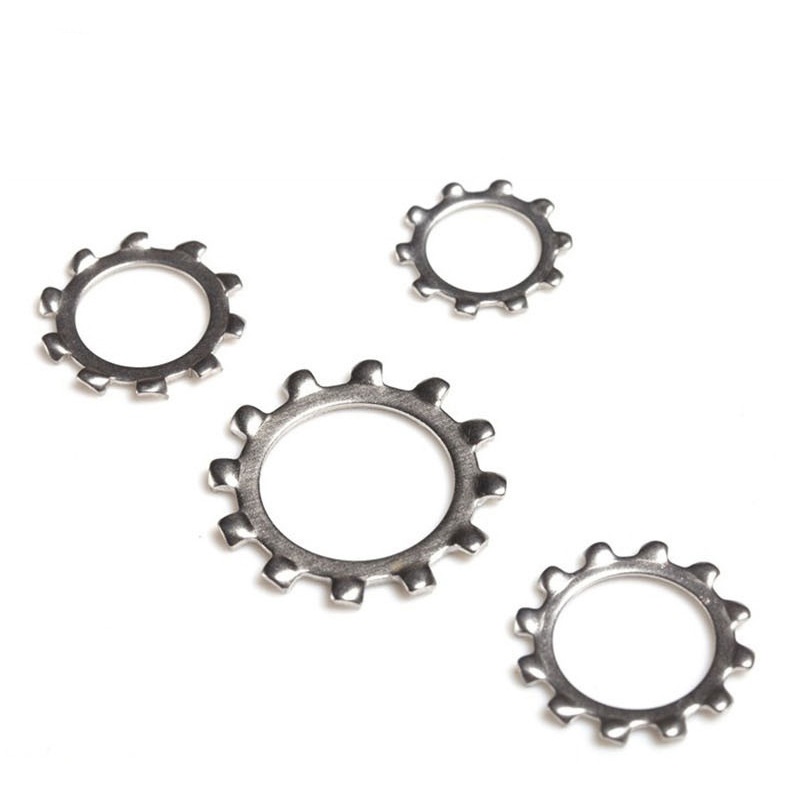

Ytre takket låseskive er anti-løsende pakninger med tenner rundt ytterkant. Tennene strekker seg radielt ut fra skivens ytre sirkel.

Når du strammer bolter eller muttere, griper disse ytre tennene seg inn i overflaten av delen. Det øker friksjonen og danner en mekanisk lås, slik at festet ikke løsner lett.

Sammenlignet med innvendige tannlåseskiver, passer den utvendige tannstilen bedre for deler med større ytre størrelse. Den sprer trykket jevnt og gir jevn låseeffekt. Den innvendige tannpakningen brukes hovedsakelig under hodene på mindre skruer, mens den ytre taggete låseskiven hovedsakelig brukes under mutterne eller for festemidler med større hoder.

Arbeidsprinsipp

Outer Serrated Lock Washer

Arbeidsprinsippet til den ytre taggete låseskiven er faktisk ganske enkelt. Det er hovedsakelig avhengig av to ting:

（1）Tennene graver seg rett inn i kontaktflaten.

Denne typen skive har en sirkel med skarpe tenner på ytterkanten. Når du strammer bolter eller muttere, blir tennene presset inn i to berøringsflater: bunnen av bolthodet eller mutteren, og overflaten på den installerte delen.

Etter at tennene har sunket inn, fungerer det som en ring av mothaker under festet. Hvis bolten begynner å løsne naturlig, holder disse tennene den fast og stopper den fra å spinne.

（2） Selve skiven gir elastisitet.

Den ytre taggete låseskiven er ikke helt flat; den har en viss grad av elastisitet alene. Etter å ha blitt strammet blir det flatt, men materialet ønsker alltid å gå tilbake til sin opprinnelige form, så det utøver kontinuerlig en oppadgående kraft. Denne kraften øker friksjonen mellom gjengene, noe som gjør det mindre sannsynlig at skruen løsner.

Outer Serrated Lock Washer

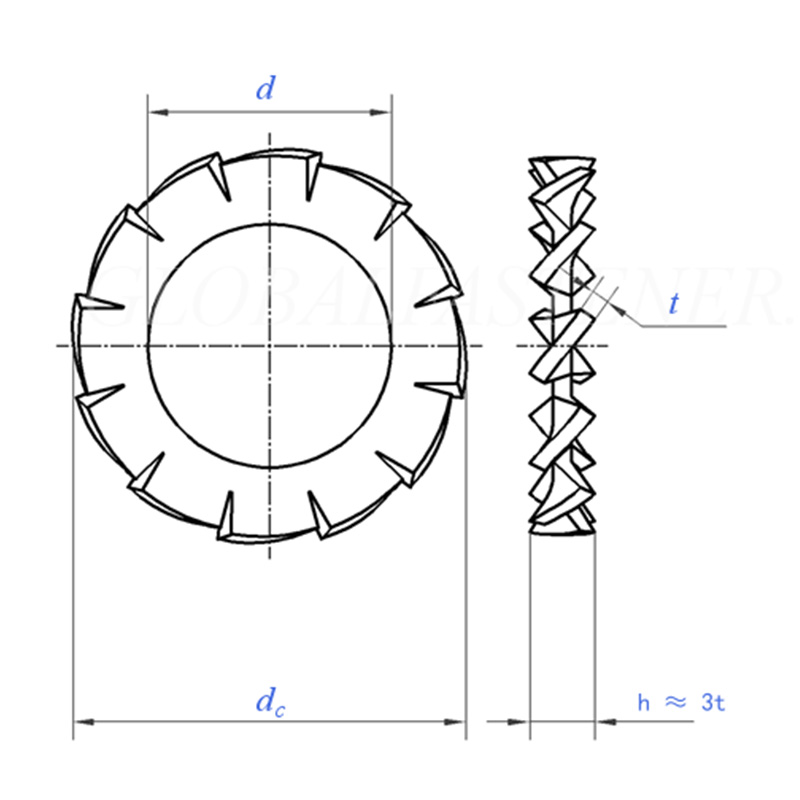

Størrelse		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nominell størrelse	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominell størrelse	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Antall tenner	min	9	9	9	9	10	11	11	12	14	14
per 1000 enheterskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
For nominell gjengediameter		M1.6	M2	M2,5	M3	M3,5	M4	M5	M6	M7	M8

Størrelse		10.5	13	15	17	19	21	23	25	28	31
d	min = nominell størrelse	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominell størrelse	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Antall tenner	min	16	16	18	18	18	20	20	20	22	22
per 1000 enheterskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
For nominell gjengediameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（1）Hva er forskjellen mellom ytre taggete låseskive og innvendige tannlåseskiver?

Ekstern tannversjon: Tennene er anordnet på den ytre sirkelen, passer til fester med relativt store hoder.

Innvendig tannversjon: Tennene er på den indre sirkelen, med en jevn glatt ytre kant. Denne stilen matcher skruer med små hoder perfekt.

（2）Gir du prøver for testing?

Ja. Vareprøver i standardstørrelse er gratis (fraktkostnaden dekkes av kunden), og leveringstiden er 2–5 dager.

（3） Hva er MOQ og ledetid for bulkbestilling?

For standardspesifikasjoner er MOQ vanligvis 1000 - 5000 stykker per spesifikasjon. Leveringstiden er ca 15 - 25 dager. Rustfritt stål eller Dacromet-belegg kan ta litt lengre tid.
