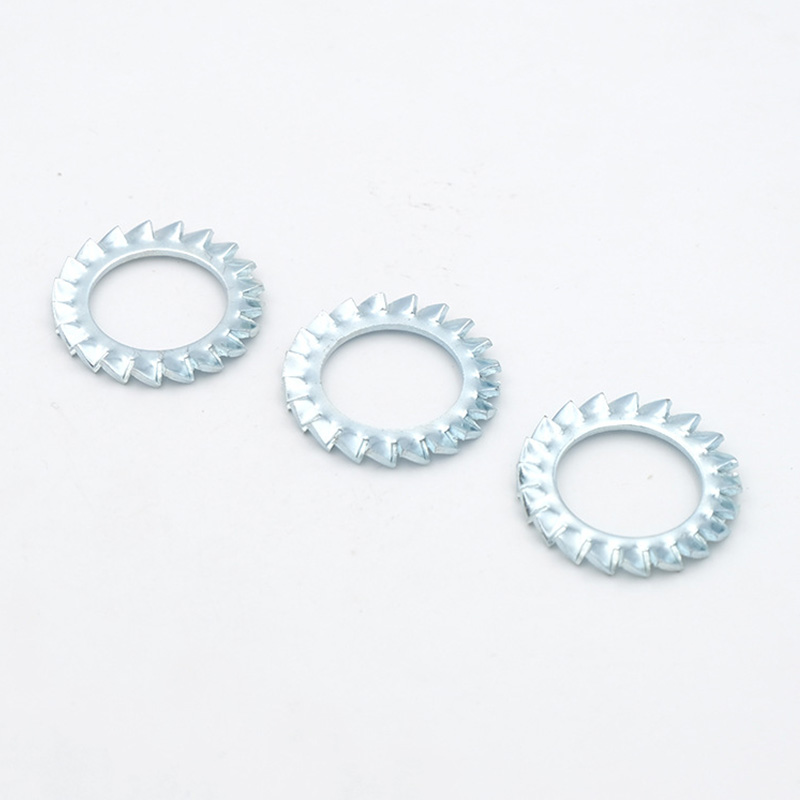

M3 Utvendige takkinger Låseskiver

M3-låseskivene med utvendige serrationer produsert av Xiaoguo®-fabrikken har god gjenbrukbarhet. Hvis de ytre tennene på skivene er litt slitt etter bruk, kan de gjenbrukes på ikke-kritiske steder avhengig av situasjonen.

Send forespørsel

produktbeskrivelse

Selv om M3-låseskivene med utvendige serrationer er små i størrelse, har den et bredt spekter av bruksområder. Med sin kompakte struktur, pålitelige låsekraft og konduktivitet spiller den en viktig rolle på mange felt.

（1）Roboter, presisjonsmaskineri

Boltefeste for høypresisjons- og høyvibrasjonsutstyr som industrirobotkoblinger, motorbraketter og lineære moduler

（2）Forbrukerelektronikk

Rammen til mobiltelefoner, motorfestene til droner, støttestrukturene for VR/AR-enheter, de interne strukturene til spillkontrollere, etc., alle disse høystyrke og miniatyriserte tilkoblingspunktene

（3）Ny energiindustri

M3 Eksterne takkinger Låseskiver brukes i nøkkelscenarier innen ladestasjoner, for eksempel elektriske moduler, energilagringsbatteripakkemoduler og fotovoltaiske omformere, der korrosjonsmotstand og vibrasjonsmotstand er nødvendig.

（4）Møbler og kontorrekvisita

Anti-løsningstiltak for forbindelsen mellom bunn og rygg på kontorstoler, metallhyller, vitrineskap, lysarmaturer osv. under demonterings- og monteringsprosessene

（5）Optisk og fotografisk utstyr

De interne justeringsmekanismene, linsestøttene, pan-tilt-festene osv. til presisjonsinstrumenter har behov for små og høystyrke koblinger

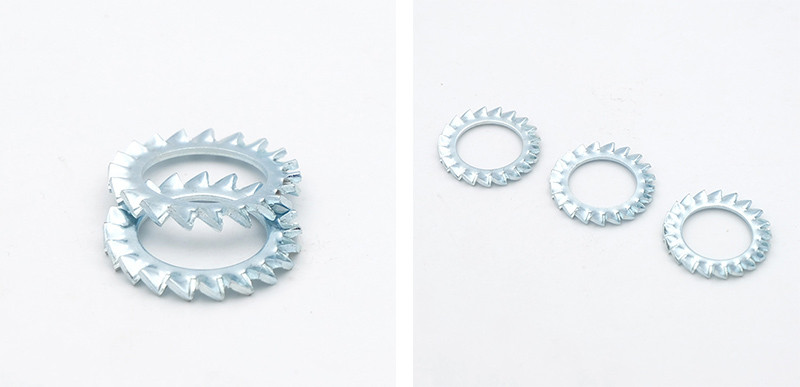

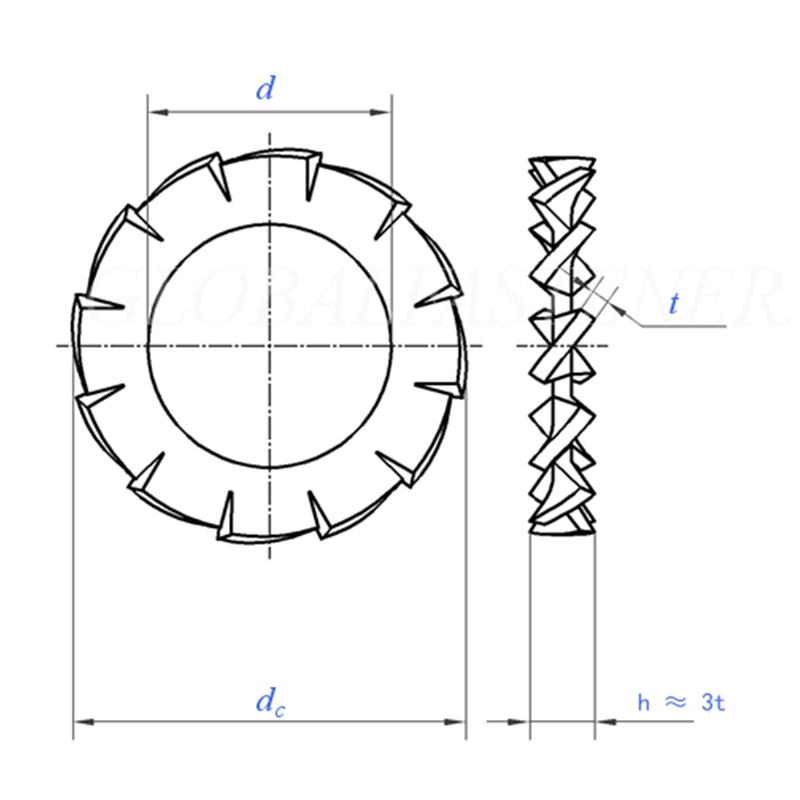

M3 External serrations Lock Washers

Størrelse		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nominell størrelse	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominell størrelse	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Antall tenner	min	9	9	9	9	10	11	11	12	14	14
per 1000 enheterskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
For nominell gjengediameter		M1.6	M2	M2,5	M3	M3,5	M4	M5	M6	M7	M8

Størrelse		10.5	13	15	17	19	21	23	25	28	31
d	min = nominell størrelse	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominell størrelse	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Antall tenner	min	16	16	18	18	18	20	20	20	22	22
per 1000 enheterskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
For nominell gjengediameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Kjernestyrker

M3 Låseskiver med utvendige serrationer kan brukes i så mange scenarier, hovedsakelig på grunn av dens mange sterke egenskaper.

（1）Anti-vibrasjon og anti-løsning

M3 Låseskiver med utvendige takker er et profesjonelt verktøy for å motstå vibrasjoner. Dens ytre tannstruktur er designet spesielt for å "hindre at festemidler løsner i et vibrerende miljø", spesielt i utstyr med dynamisk belastning og kontinuerlig bevegelse.

（2）Elektrisk jording

De skarpe tennene kan lett trenge gjennom oksidlaget eller belegget på metalloverflaten, og skape en stabil elektrisk bane.

（3） Plassvennlig

For det indre av presisjonsutstyr kan M3 External serrations-låseskiver installeres direkte under hodet på festeanordningen, og tar nesten ingen ekstra plass.

（4） Materialalternativer er tilgjengelige

Folk kan velge forskjellige materialer basert på det spesifikke applikasjonsmiljøet. Fjærstål har høy styrke, og rustfritt stål er motstandsdyktig mot rust, noe som gjør det egnet for ulike scenarier.

M3 External serrations Lock Washers
