Forsenkede utvendige tann takkede koniske låseskiver

Xiaoguo®-fabrikkens forsenkede utvendige tanntannede koniske låseskiver har en innebygd forsenket form. Når du setter dem inn, sitter de i nivå med eller under deloverflaten, slik at hele ytterflaten ender glatt og flatt.

Send forespørsel

produktbeskrivelse

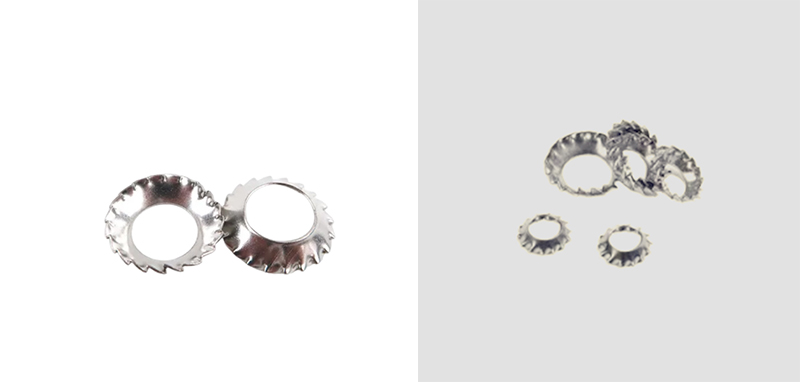

These Countersunk External Tooth Serrated Conical Lock Washers are cone‑shaped locking rings with a sunken profile and teeth around the outside edge. Den nedsunkede formen lar dem passe rett inn i forsenkede monteringshull, slik at skruehodet havner i flukt med eller under deloverflaten. Når du strammer til skruen, skyver kjegledelen tilbake med jevnt fjærtrykk, og de ytre tennene biter seg fast i grunnmaterialet. Det forhindrer at festeanordningen løsner når ting vibrerer eller beveger seg under belastning.

Installasjonsveiledning

Her er installasjonsveiledningen for de forsenkede utvendige tanntannede koniske låseskivene. Du kan bruke den som referanse for operasjonen.

（1）Utvalgsspesifikasjoner

Match the corresponding inner and outer diameters of the Countersunk External Tooth Serrated Conical Lock Washers with the specifications of the countersunk screws. Spesifikasjonene må være konsistente for å unngå å være for store eller for små, noe som kan påvirke passformen og anti-løsende effekt.

（2）Installasjonsretning (nøkkelpunkt)

Konisk konveks overflate + ytre tannflate vendt mot skruehodet

Flat bakoverflate skal være tett festet til arbeidsstykkets metalloverflate

Ikke installer i motsatt retning. Montering i motsatt retning vil miste funksjonene for elastisk forhåndsstramming og tannoverflatelåsing.

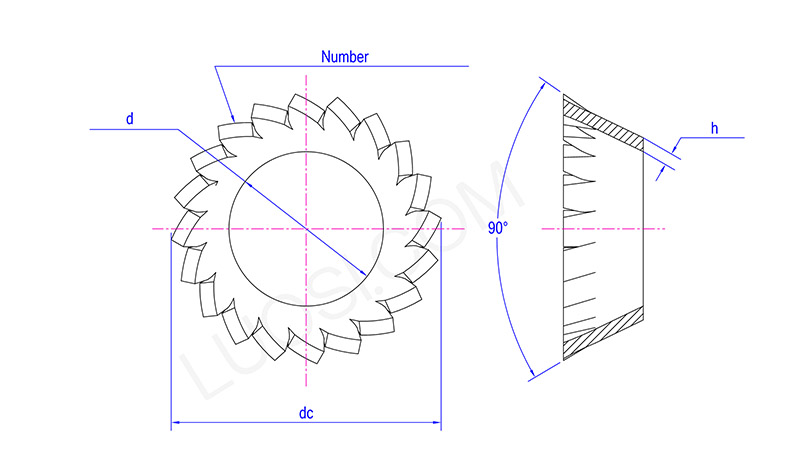

Countersunk External Tooth Serrated Conical Lock Washers

man	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d maks	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Antall Antall tenner min	10	12	12	14	14	16	18	20	26	28	30

(3) Juster skiven riktig

Skyv de forsenkede utvendige tanntannede koniske låseskivene på den forsenkede skruen, og sett deretter hele settet inn i monteringshullet. Den indre avsmalningen av skiven vil justere seg selv for å passe vinkelen på skruehodet.

(4) Stram først for hånd

Start med å skru skruen for hånd. Hold den flatt mot skiven og sørg for at den er rett – ingen vipping.

(5) Trekk til til standard dreiemoment

Bruk en skiftenøkkel og trekk til til vanlig dreiemomentspesifikasjon. Klem den akkurat nok til å flate kjeglen litt så den gir litt fjærspenning, og la de ytre tennene bite forsiktig i overflaten.

(6) Et par ting å passe på

Ikke stram for mye – Hold deg til anbefalt dreiemoment. Ikke bruk en slagnøkkel til å hamre den ned.

Stable aldri skiver – bruk kun én per skrue. Å stable dem skaper ujevnt trykk, bøyer skiven og dreper dens låseevne.
