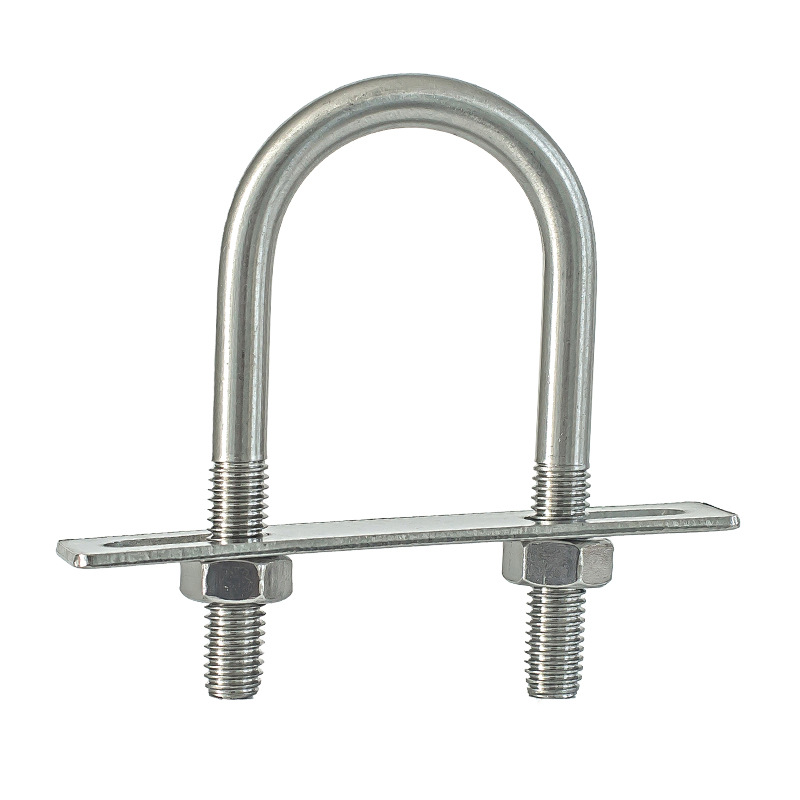

Anker U Bolt

Kina-leverandøren Xiaoguo® anker U-bolt kommer i et bredt spekter av spesifikasjoner, som dekker alt fra DN10 (2 mm) til DN600 (24 tommer), og oppfyller alle kravene til full størrelse. Enten det er små vannrør og elektriske ledninger eller store industrirør, kan du velge kostnadseffektiv anker U-bolt.

Send forespørsel

produktbeskrivelse

Produktdefinisjon og kjernefunksjon

anker U-bolt, også kjent som jordanker U-bolt eller forhåndsinstallert U-bolt, er en type forankringsfeste formet som bokstaven "U". Den har lange gjenger i begge ender og er vanligvis forhåndsinstallert i betongfundamentet eller ført gjennom stålkonstruksjonens base. Den er kombinert med skiver og muttere for å feste utstyr, søyler, rørstøtter osv. på betong- eller stålkonstruksjonsfundamentet.

Kjernefunksjon

Det er en nøkkelankerkomponent som brukes i felt som konstruksjon, broer, kraft og petrokjemikalier for å oppnå stive forbindelser mellom utstyr og fundament. Dens hovedfunksjon er å trygt overføre belastningene (strekk, trykk, skjærkraft, bøyemoment) til den øvre strukturen til betongfundamentet eller bakken. I motsetning til vanlige ekspansjonsbolter, er dette produktet installert på en forhåndsgravd måte. Den legges inne i forskalingen før betongen støpes og danner et irreversibelt permanent anker etter betongen har satt seg.

Anchor U Bolt

Vanlige materialer

Nedenfor er listen over vanlige materialer for anker U-bolt som vi har oppsummert for deg, som er praktisk for deg å bla.

Materialtype	Karakter	Ytelsesnivå oppnåelig	Kjernefunksjoner	Gjeldende scenarier
Karbonstål	Q235 / A36	Karakter 4.8	Relativt økonomisk og allsidig, enkel å behandle	Generell konstruksjon, lett utstyrsfundament, rekkverksfeste
Karbonstål	45# / 1045	Karakter 8.8	Moderat styrke, god omfattende ytelse	Fundamenter for industrielt utstyr, krafttårn, rørstøtter
Legert stål	40Cr / 5140	10,9 karakter	Høy styrke, tretthetsbestandighet	Tungt utstyr, dynamisk lastfundament, vindkrafttårn
Legert stål	35CrMo / 4135	10,9/12,9 karakter	Motstandsdyktig mot lav temperatur, anti-rust	Petrokjemisk industri, høytrykksbeholderfundament, kalde områder
Rustfritt stål	304 / A2	A2-70	Generell korrosjonsbestandighet	For matfabrikker, vannbehandling, generell utendørs bruk
Rustfritt stål	316 / A4	A4-70 / A4-80	Utmerket motstand mot sjøvann og kjemikalier	For offshoreplattformer, kystkraftverk, kjemiske anlegg, svømmebassengutstyr
Varmgalvanisert karbonstål	Q235 / 45# + HDG	4,8/8,8 karakter	Langvarig rustbeskyttelse utendørs	broer, motorveisrekkverk, kommunikasjonstårn, solcellestøtter

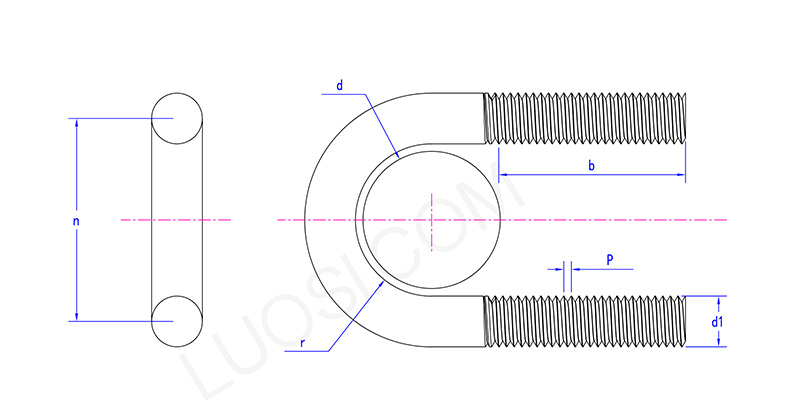

Anchor U Bolt

man	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Produkttype

Avhengig av installasjonsmetode og form, er anker U-bolten hovedsakelig delt inn i følgende typer:

Plain Embedded U-bolt: Innstøpt direkte i betongen, med den gjengede enden som stikker ut over bunnflaten. Den brukes til å feste stålsøyler og utstyrsbaser. Det er den vanligste formen.

U-bolt med krokender: De gjengede endene er i tillegg bøyd 90° eller 180°.

Flatbunnet U-bolt: Bunnen av den U-formede delen er rett, ikke bueformet. Den brukes til å feste komponenter med firkantet tverrsnitt eller for installasjoner som må være i nær kontakt med undersiden av stålplaten.

Gjennomgående bolt Type U-bolt: Denne U-formede bolten passerer gjennom de reserverte hullene i stålkonstruksjonens base, med begge ender synlige. Den er kombinert med øvre og nedre muttere for å oppnå fastspenning, og brukes ofte til avtakbare koblinger eller scenarier som krever høydejustering.

Ulik ben U-bolt: Ben av forskjellige lengder. Brukes til montering på skrå fundamentflater eller i spesielle konstruksjoner som krever asymmetrisk fiksering.
