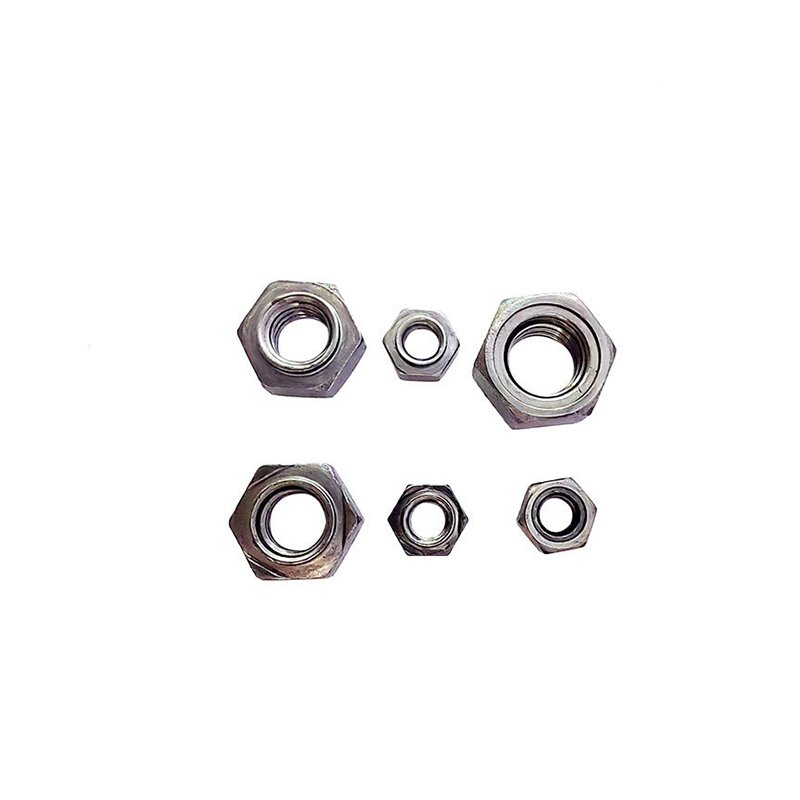

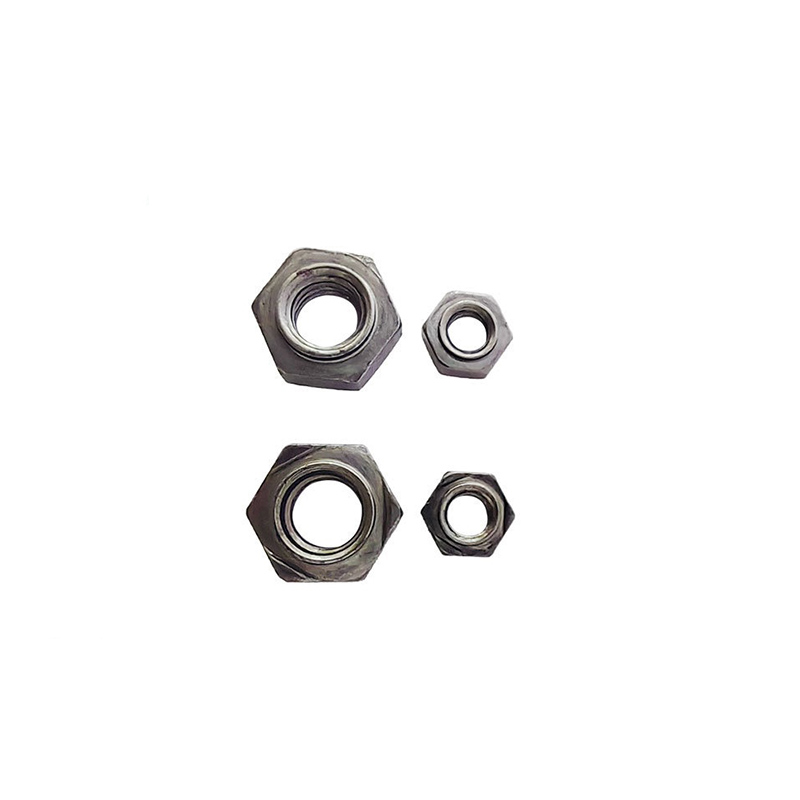

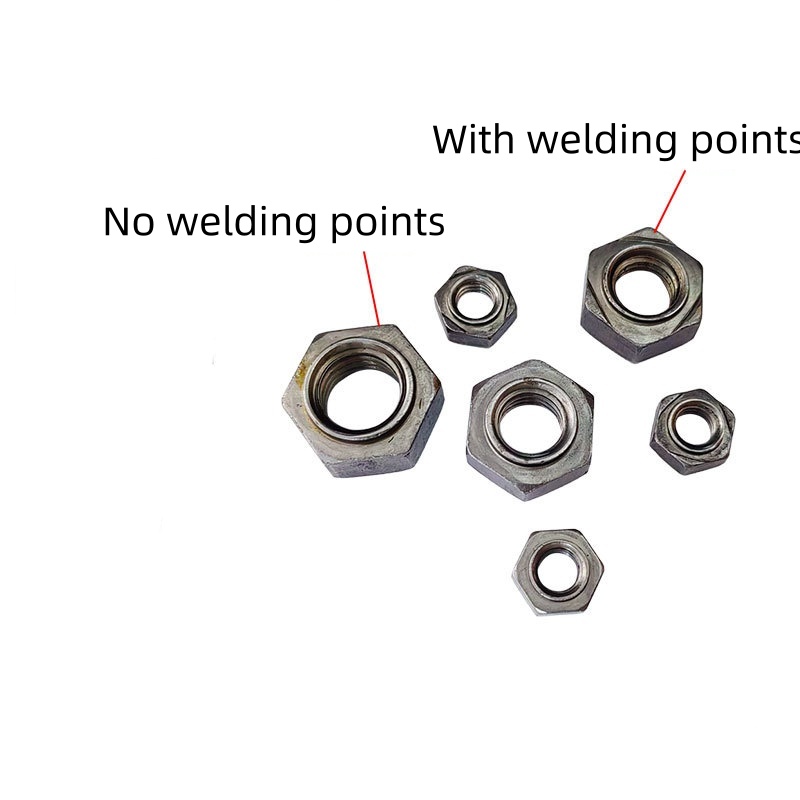

Styrepinnestrukturen til Hexagon Welding Nuts refererer til å legge til en hevet posisjoneringsstyrepinne (Pilot) i midten av mutterens bunnflate. Sammenlignet med vanlige sveisemuttere uten styrepinner, har strukturen med styrepinner følgende fem kjernefordeler:
(1)Nøyaktig plassering for å forhindre sveiseavvik
Styrepinnene settes inn i de forhåndsborede posisjoneringshullene til arbeidsstykket, og oppnår konsentrisk posisjonering av mutteren og hullet, og unngår derved sveiseavvik eller muttertilt forårsaket av posisjoneringsfeil.
(2) Forhindrer sveiseslagg og beskytter trådens renhet
Under motstandspunktsveising oppstår det en liten mengde metallsprut. Styrepinnen strekker seg inn i arbeidsstykkehullet, og danner en fysisk barriere som effektivt forhindrer at sprutmaterialet kommer inn i gjengehullet. Gjengene forblir rene etter sveising.
(3) Egnet for automatiserte produksjonslinjer
Styrepinnestrukturen er praktisk for vibrasjonsbordet for automatisk sortering og mating av materialer. Styrepinnen kan tjene som en posisjoneringsreferanse, og når den kombineres med en mekanisk hånd eller automatisk sveisemaskin, muliggjør den høyhastighets og høypresisjonssveising.
(4)Forbedre sveisekonsistensen
Styrepinnene sikrer at sveiseposisjonen til hver sekskantsveisemutter er helt konsistent, og eliminerer tilfeldige feil forårsaket av manuell plassering eller elektrodeplassering. Stabiliteten til sveiseparametere er også bedre.
(5) Reduser de totale kostnadene
Selv om kostnaden i ett stykke for den gjengede mutteren med en holdestift er litt høyere enn for den ikke-gjengede typen, eliminerer den prosessene med gjengerengjøring etter sveising og posisjonsjustering, noe som reduserer skrothastigheten og omarbeidskostnadene. Ved masseproduksjon er den totale kostnaden faktisk lavere.

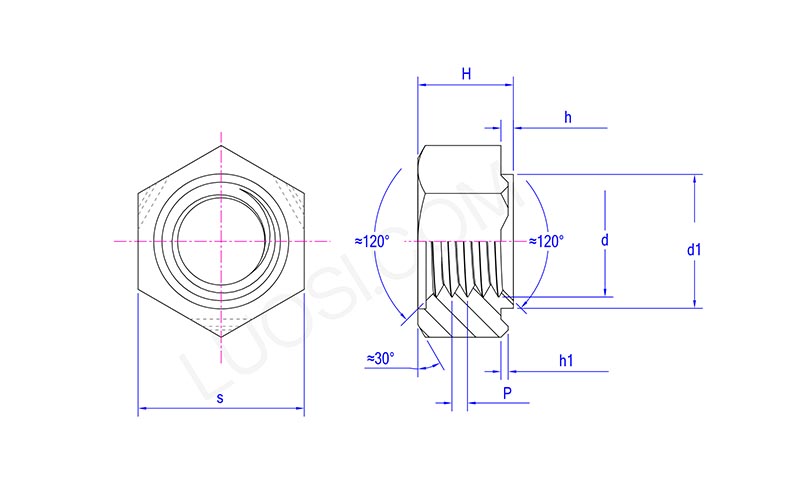

| man | M4 | M5 | M6 | M8 | M10 | M12 |
| P | 0.7 | 0.8 | 1 | 1|1,25 | 1,25|1,5 | 1,25|1,75 |
| s maks | 11 | 11 | 13 | 15 | 17 | 19 |
| s min | 10.57 | 10.57 | 12.57 | 14.57 | 16.57 | 18.48 |
| H maks | 5 | 5 | 6 | 7.5 | 9 | 11 |
| H min | 4.7 | 4.7 | 5.7 | 7.14 | 8.64 | 10.57 |
| d1 maks | 6.9 | 6.9 | 8.9 | 10.9 | 12.9 | 14.9 |
| d1 min | 6.7 | 6.7 | 8.7 | 10.7 | 12.7 | 14.7 |
| h maks | 0.8 | 0.8 | 0.8 | 0.8 | 1.2 | 1.2 |
| t min | 0.6 | 0.6 | 0.6 | 0.6 | 1 | 1 |
| h1 maks | 0.5 | 0.5 | 0.5 | 0.5 | 0.7 | 0.7 |
| h1 min | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 |
(1)Når du monterer boltene: Først skru inn 2 til 3 omdreininger manuelt. Etter å ha bekreftet justeringen, bruk et verktøy for å stramme dem for å forhindre feiljustering og skade på gjengene.
(2)Momentkontroll: Ikke overskrid det anbefalte tiltrekkingsmomentet for sekskantsveisemutrene (f.eks. M8-muttere ≤ 30 N·m). Unngå sprekker i sveisepunktene eller gjengeløsning.
(3) Håndtering av gjenget blokkering: Hvis sveisesprut kommer inn i gjengene, kan en kran brukes til å rengjøre dem. Under operasjonen, hold kranen vinkelrett på mutteren og sett den sakte inn.
(4)Løs mutter: Kan ikke repareres. Den må sveises på nytt med en ny sekskantsveisemutter i sin opprinnelige posisjon eller i nærheten.
