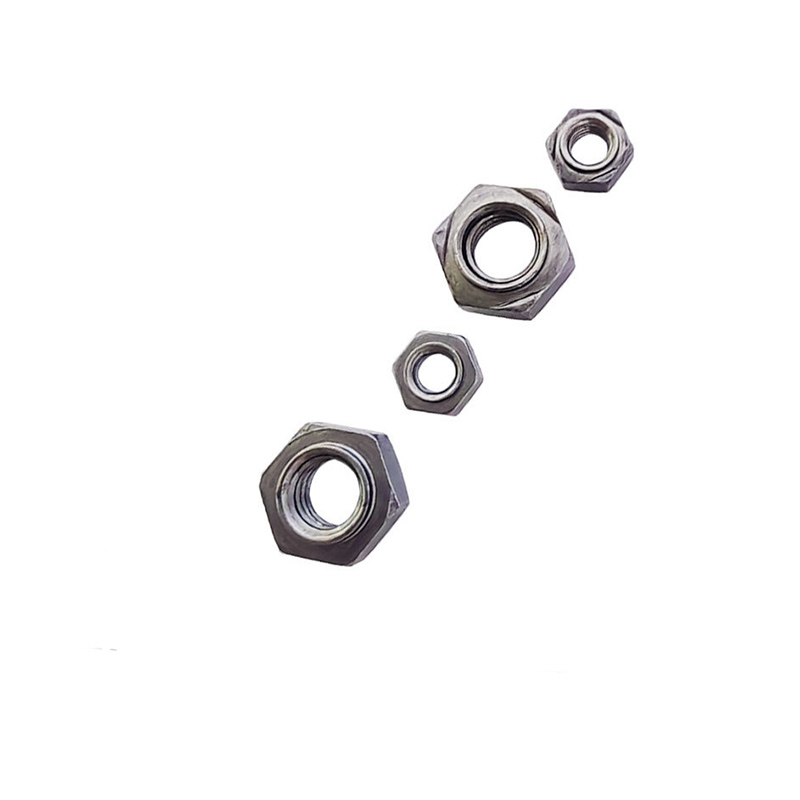

Sekskantsveisemuttere

Kjøp umiddelbart Xiaoguo® sekskantsveisemuttere. Disse mutterne har tre jevnt fordelte sveisefremspring i bunnen. Strømmen er konsentrert, sveisekjernen er stabil, og mutterne vil aldri løsne etter sveising. Dette forhindrer effektivt problemet med mutteravvik under sveiseprosessen.

Modell:JIS B1196-1.1-1982

Send forespørsel

produktbeskrivelse

Hex Weld Nuts er en type spesialfeste som overholder DIN 929-standarden. De har en sekskantet form og tre sveisefremspring i bunnen (noen med posisjoneringsstifter). De er permanent festet til metallplater gjennom motstandspunktsveising og gir et innvendig gjengehull med høy styrke for etterfølgende boltforbindelser. Hovedtrekket deres er at de aldri løsner etter sveising. Hex Weld Nuts er mye brukt i bransjer som biler, metallplater og støpeformer. De brukes også på steder der vanlige muttere ikke kan brukes eller hvor det kreves en fast og permanent gjengeforbindelse, og fungerer som et fast internt gjengekoblingspunkt.

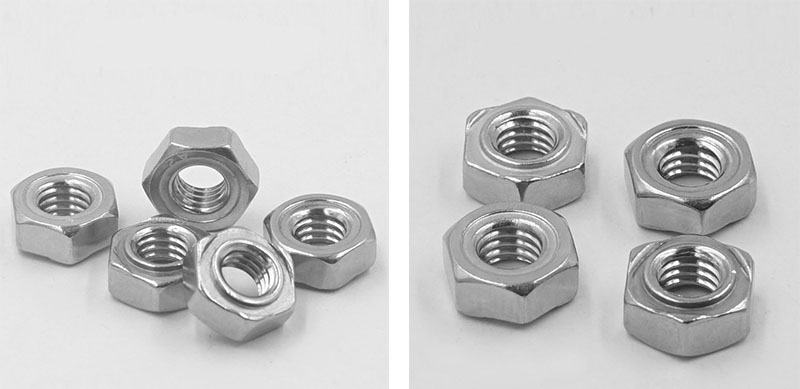

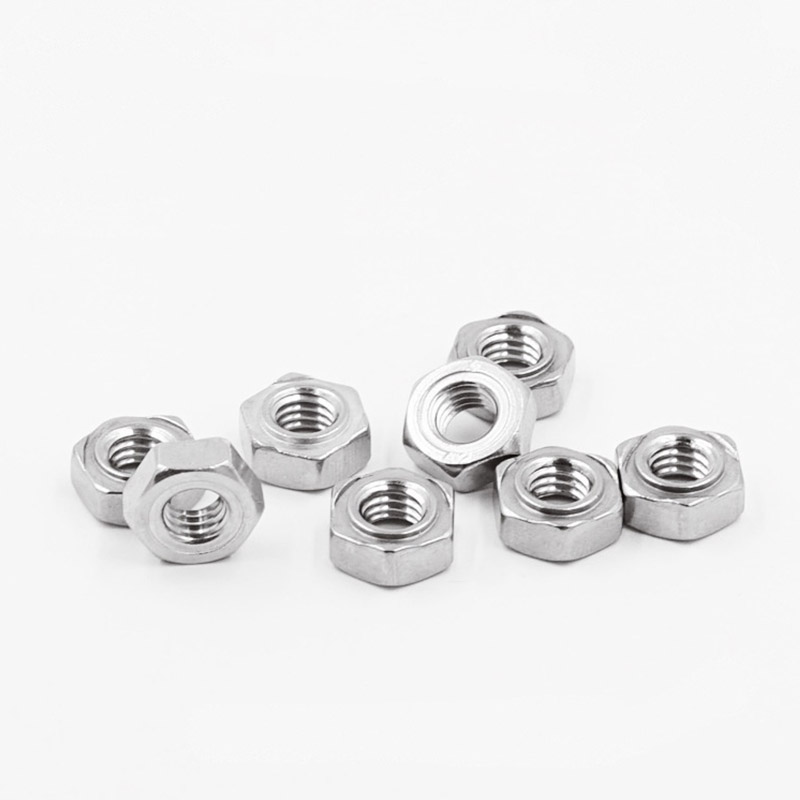

Hex Weld Nuts

Strukturelle egenskaper

Den strukturelle utformingen av Hex Weld Nut er sentrert rundt tre hovedmål: sveisepålitelighet, posisjoneringsnøyaktighet og enkel montering.

【1】 Sekskantet form

（1） Form: Vanlig sekskant. Dimensjonene på motsatte sider samsvarer med DIN 929-standarden. Den kan strammes med en vanlig åpen skiftenøkkel eller en pipenøkkel, uten behov for spesialverktøy.

（2）Bredde på motsatt side: Ulike spesifikasjoner har forskjellige dimensjoner. For eksempel er M6 11 mm, M8 er 14 mm og M10 er 17 mm. Sørg for tilstrekkelig kontaktareal for skiftenøkkelen.

（3）Total høyde: Vanligvis 0,8 til 1,0 ganger den nominelle diameteren til gjengen. Sørg for gjengeinngrepslengden og sørg for tilkoblingsstyrke.

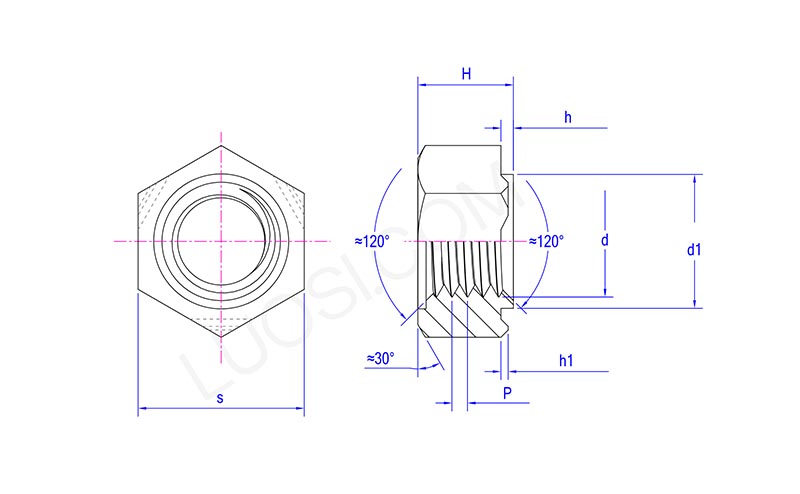

Hex Weld Nuts

man	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s maks	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H maks	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h maks	0.8	0.8	0.8	0.8	1.2	1.2
t min	0.6	0.6	0.6	0.6	1	1
h1 maks	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】 Bunnsveisefremspring

（1）Antall: 3 stykker (jevnt fordelt ved 120°). Tre punkter bestemmer et plan, og sikrer at sekskantsveisemutteren er sikker i kontakt med grunnmaterialet. Selv om overflaten på arbeidsstykket er litt ujevn, kan pålitelig sveising fortsatt garanteres.

（2）Plassering: Ved kanten av bunnflaten for å forbedre sveisestabiliteten.

（3） Form: Sfærisk eller konisk topp, med en glatt topp. Under motstandssveising konsentreres strømmen, og den prioriterer smelting for å danne en kjerne.

（4） Høyde: 0,5 - 1,0 mm (spesifikke verdier avhenger av spesifikasjonen og platetykkelsen). Sørg for tett kontakt med grunnmaterialet og sørg for tilstrekkelig smeltevolum.

【3】 Posisjoneringsstyrepinne (pilot, valgfri struktur)

（1） Styrepinnediameter: Mindre enn det forhåndsborede hullet til arbeidsstykket (f.eks. M8 for φ9,6 mm eller φ11,6 mm)

（2） Styrepinnehøyde: 1,5 ~ 2,5 mm (valgt i henhold til tykkelsen på brettet)

【4】 Innvendig gjenge

（1） Gjengespesifikasjoner: Metrisk grovgjenge M3 til M16 (fin gjenger tilgjengelig), Imperial UNC 1/4″ til 5/16″

（2） Trådnøyaktighet: 6H (metrisk), 2B (imperial)

（3） Gjengelengde: Sørg for tilstrekkelig gjengeinngrepslengde

（4） Trådorientering: Inngangsenden kan ha avfasing
