DIN 1804 Mutter

Kinas leverandør og produsent Xiaoguo® spesialiserer seg på DIN 1804 mutter som kan gjenbrukes. Produktet tilbyr høy kostnadseffektivitet og kan effektivt redusere vedlikeholdskostnadene på lang sikt. Hvis du kjøper Bulk DIN 1804 muttere, vil du få en gunstigere pris.

Send forespørsel

produktbeskrivelse

Installasjonsverktøy

Selv om DIN 1804-mutteren har en enkel struktur, er riktig installasjon nøkkelen til å sikre låseytelsen.

（1） Kjerneverktøy: Kroknøkkel (må brukes), den vanlige standarden er DIN 1810.

Det finnes ulike former:

1） Fast type med hevet nese: I overensstemmelse med DIN 1810-standarden, er det det mest brukte standardalternativet.

2）Hengslet/justerbar type: Ett verktøy dekker flere spesifikasjoner, egnet for situasjoner med varierende arbeidsforhold.

3） Setttype: For eksempel et sett med 8 deler, som inneholder forskjellige spesifikasjoner, som letter sentralisert administrasjon og bruk.

（2）Hjelpeverktøy: Momentnøkkel: For å sikre presis kontroll av låsekraften er mange kroknøkler designet med firkantede tungegrensesnitt som kan kobles til momentnøkler. （3）Anti-løsende tilbehør: For å oppnå anti-løsningseffekten, må mutteren sammenkobles med den tilsvarende anti-løsningsanordningen, for eksempel en låseskive eller gjengelåsende lim.

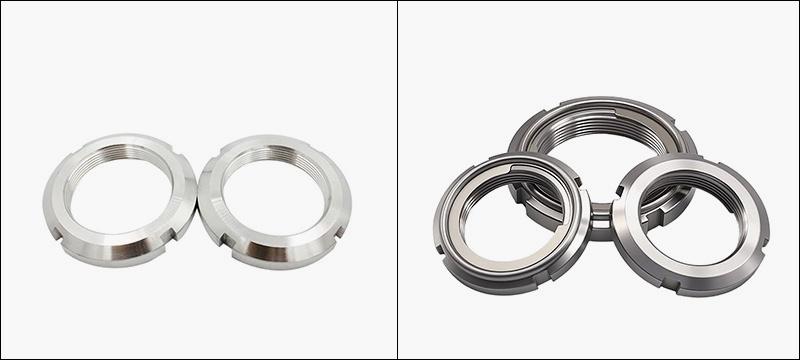

DIN 1804 Nut

Installasjonstrinn

（1）Forberedelse før installasjon

Bekreft spesifikasjoner: Sørg for at gjengespesifikasjonen til DIN 1804-mutteren stemmer overens med akselens.

Rengjøringsinspeksjon: Rengjør akselen, muttergjengene og kileoverflatene grundig, og kontroller for eventuelle grader eller skader.

Bekreft den bærende overflaten: Under installasjonen må siden av mutteren med den finbearbeidede overflaten vende mot lageret eller endeflaten til arbeidsstykket.

（2）Innledende stramming

Manuell innsetting: Rett inn mutteren med akselenden på forhånd, og sett den deretter inn for hånd i 2 til 3 omdreininger.

（3）Anordning mot løsing

Installer låseskiven i henhold til anti-løsningsskjemaet (den indre tungen skal være på linje med kilesporet på akselen) eller påfør gjengelåselimet.

（4）Slutt tilstramming

Sett forsiktig den utstikkende nesen på kroknøkkelen inn i sporet på mutteren (merk at fra M45x1.5-spesifikasjonen, har mutteren 6 spor, og du må bruke kraft jevnere)

（5）Låsing og bekreftelse

Bruk av mekanisk anti-løsning (låsering): Etter å ha strammet til mutteren, bøy den ytre tungen på ringen og sett den inn i et hvilket som helst spor på mutteren for å oppnå mekanisk låsing.

Bruk kjemisk anti-løsning (trådlåsende lim): Påfør det etter rengjøring av gjengene og før stramming, og vent til det har herdet.

Avsluttende inspeksjon: Bruk en momentnøkkel for å kontrollere dreiemomentet på nytt.

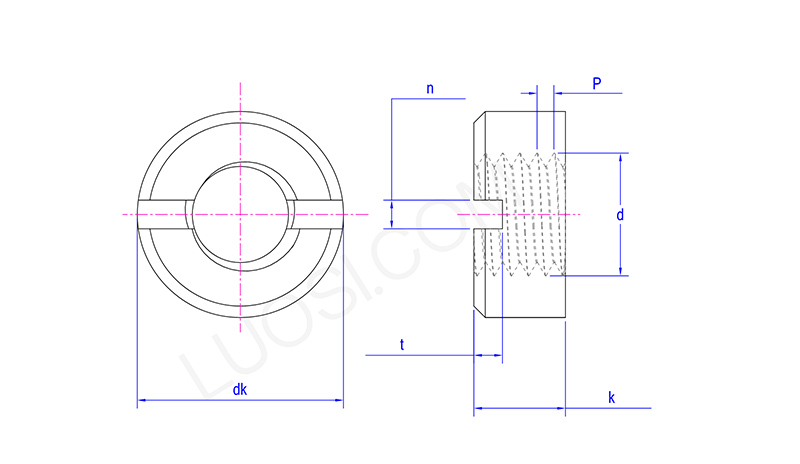

DIN 1804 Nut

man	M3,5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk maks	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k maks	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n maks	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t maks	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Installasjonsinstruksjoner

（1）Ikke forveksle de bærende overflatene: Sørg for at den finbearbeidede d3-overflaten er i nær kontakt med den ru overflaten vendt mot verktøyets bruksretning.

(2) Dreiemomentverdien er av avgjørende betydning: et for høyt dreiemoment kan skade gjengene eller føre til at akselen deformeres; et utilstrekkelig høyt dreiemoment resulterer i utilstrekkelig forhåndsstramming, noe som gjør DIN 1804-mutteren utsatt for å løsne.

（3）Riktig bruk av verktøy: Sørg for at størrelsen på pipenøkkelen samsvarer nøyaktig med den ytre diameteren på mutteren for å unngå å skade sporet.

（4）Forspenningskraften bør tas i betraktning: Når den brukes til lagerforspenning, er det nødvendig å stille inn forspenningskraften nøyaktig ved hjelp av profesjonelle metoder.

（5） Regelmessig inspeksjon: Under den første bruken av utstyret eller etter større reparasjoner, er det nødvendig å utføre regelmessige kontroller av låsestatusen til mutrene for å forhindre at de løsner.
