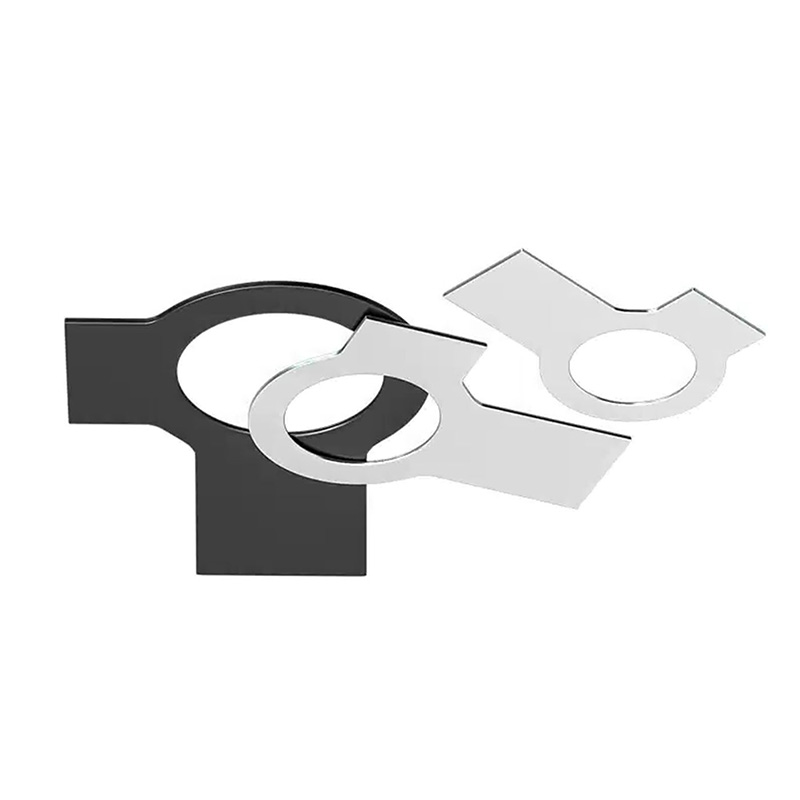

Flikeskiver med lang flik og vinger

Tab-skivene med lang flik og vinger produsert av Xiaoguo®-fabrikken har ekstremt høy pålitelighet når det gjelder anti-løsningsfunksjon. Selv under kontinuerlige vibrasjons- og støtforhold kan de opprettholde en god låsetilstand.

Send forespørsel

produktbeskrivelse

Arbeidsprinsippet til Tab-skiver med lang tapp og vinger er basert på ren mekanisk låsing, snarere enn friksjon eller elastisitet. Kjernemekanismen er å bøye de to ørestykkene, og dermed fysisk forhindre at mutteren (eller bolthodet) roterer i forhold til arbeidsstykket.

【1】 Spesifikt arbeidbehandle

（1）Normal installasjon, med ørefliker reservert

Plasser flikskivene med lang tapp og vinger på bolten, og stram deretter mutteren. På dette tidspunktet forblir begge øretappene rette og har ikke blitt bøyd.

（2）Bøy de korte ørene og lås mutrene

Bruk en tang til å bøye de korte ørene oppover, slik at de fester seg godt til den ene siden av mutteren. De korte ørene skal hvile mot mutterens plan for å forhindre at den roterer.

（3）Bøy de lange ørene og fest flikskivene med lang flik og vinger

Bøy de lange ørene nedover eller til siden, slik at de kan gripe kanten av arbeidsstykket, settes inn i sporhullene på arbeidsstykket eller hvile mot det faste fremspringet.

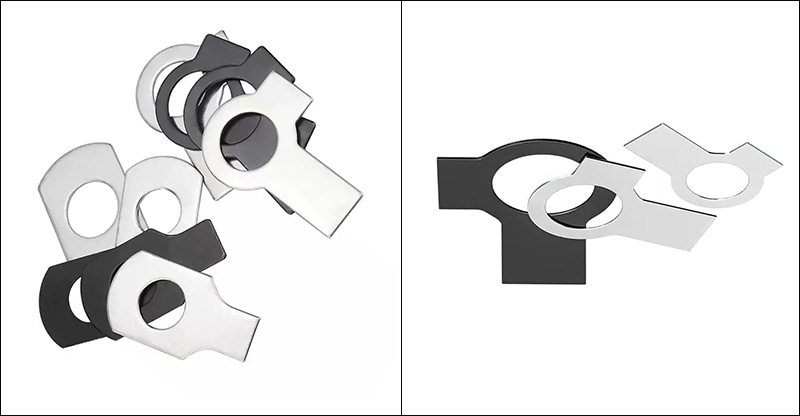

Tab Washers With Long Tab And Wings

【2】 Bestemmelse av endelig effekt

Langt øre festet skiven til arbeidsstykket, og sørget for at skiven ikke kunne rotere.

De korte ørene låser mutteren og skiven sammen, og mutteren kan heller ikke rotere.

Siden ingen relativ bevegelse kan forekomme mellom skiven og mutteren, er boltforbindelsen helt låst.

【3】 Forskjellen fra friksjonsbaserte anti-løsningsmekanismer

Friksjonslås: Den forhindrer rotasjon ved å skape motstand. Vibrasjoner kan overvinne denne motstanden og føre til at den løsner.

Flikeskiver med lang flik og vinger: Ved hjelp av direkte fysisk interferens, så lenge ørestykket ikke er bøyd eller skadet, vil mutteren absolutt ikke rotere. Denne låsemekanismen påvirkes ikke av vibrasjoner, smøring eller temperaturendringer.

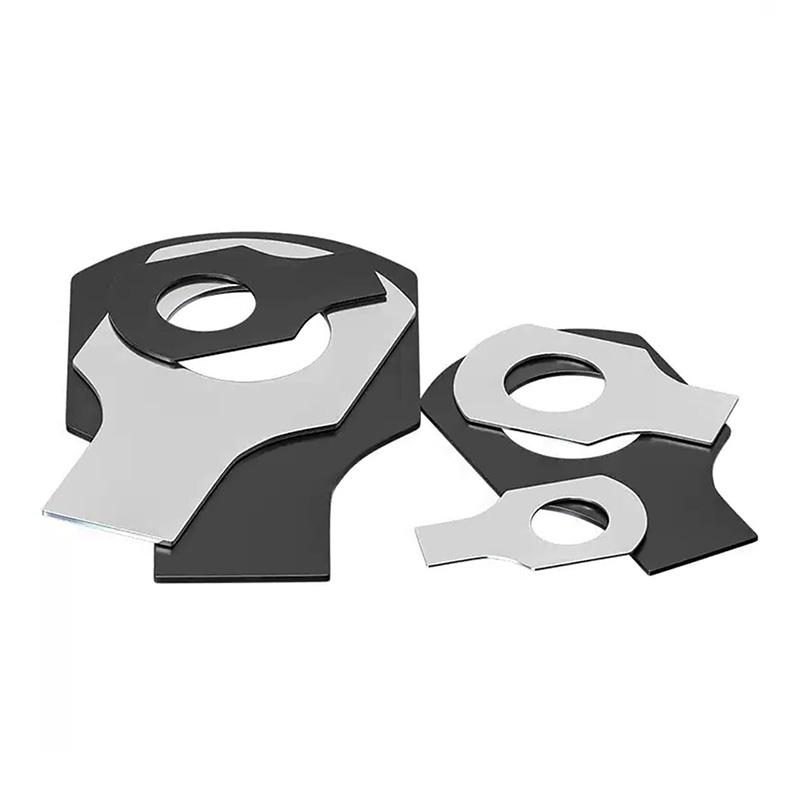

Tab Washers With Long Tab And Wings

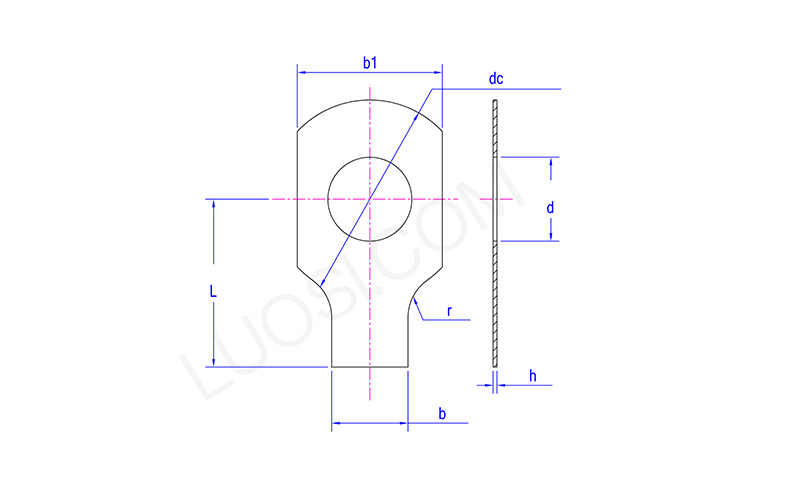

man	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
