Sorte ståltappskiver med lang flik og vinge

Black Steel Tab-skivene med lang flik og vinge produsert av Xiaoguo®-fabrikken har en enkel struktur som er enkel å betjene og bruke. Under installasjonen er det bare nødvendig med en vanlig skiftenøkkel, og ingen ekstra verktøy er nødvendig.

Send forespørsel

produktbeskrivelse

Installasjonen av Black Steel Tab-skiver med lang flik og vinge innebærer fire enkle trinn. Følg følgende sekvens for drift for å sikre en sikker låseeffekt.

【1】 Verktøy

Skiftenøkkel (brukes til å stramme muttere eller bolter)

Tang med spiss eller flat tang (brukes til å bøye ørestykkene)

(Valgfritt) Hammer + Phillips skrutrekker (for tykkere skiver)

Black Steel Tab Washers With Long Tab and Wing

【2】 Installasjonstrinn

（1） Monter vaskemaskinen

Før bolten gjennom hullet på arbeidsstykket. Sett de svarte ståltappene med lang tapp og vinge på bolten, hold både den lange tappen og den korte tappen vendt utover. Sørg for at skiven ligger flatt mot overflaten. Skru på mutteren for hånd, ikke stram den helt enda.

（2） Stram til mutteren

Bruk en skiftenøkkel til å feste mutteren til den når det nødvendige momentet.

（3）Bøy den korte tappen

Ta tak i den korte tappen med en tang og brett den oppover. Bøy den tett mot en flat side av mutteren.

（4）Bøy den lange tappen

Bruk en tang til å bøye den lange tappen ned eller til siden. Brett den inn i sporet på delen, eller bøy den godt mot delens kant.

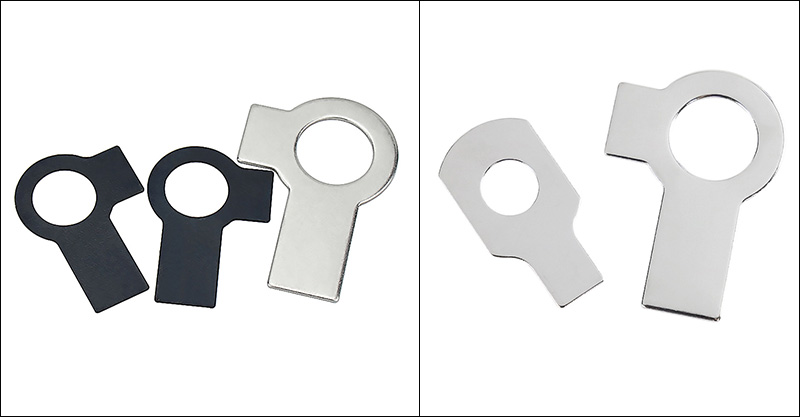

Black Steel Tab Washers With Long Tab and Wing

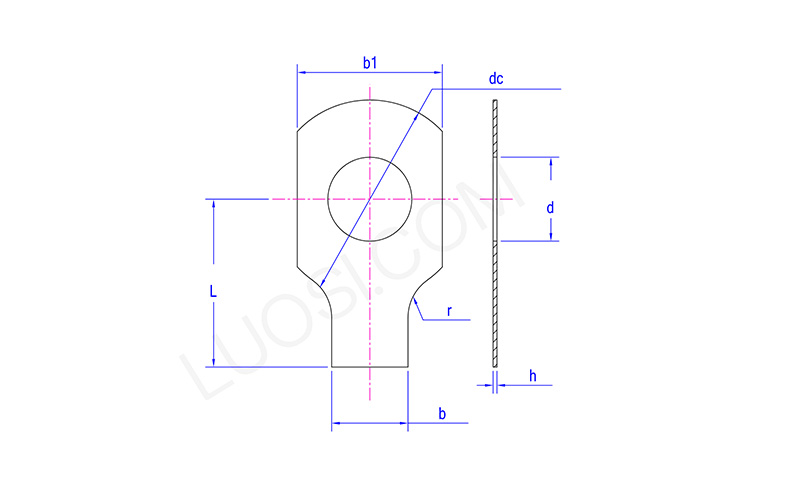

man	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】 Installasjonsinspeksjon

De korte ørene er tett festet til mutterens plan, og hindrer mutteren i å rotere.

De lange ørene er godt festet og de svarte stålflikeskivene med lang flik og vinge kan ikke rotere i forhold til arbeidsstykket.

Begge ørestykkene har ingen sprekker og ingen overdreven bøyning eller skade.

【4】 Merknader for oppmerksomhet

（1）Engangsbruk: Etter installasjon er ørestykkene permanent bøyd. Ved fjerning skal de rettes opp ved å hamre eller kuttes. Black Steel Tab-skivene med lang flik og vinge kan ikke gjenbrukes.

（2）Ikke overbøy: Gjentatte bøyninger eller for store bøyningsvinkler kan føre til at roten av ørestykket brekker og mister låsefunksjonen.

（3）Ikke misforstå: de korte ørene skal alltid peke oppover, og de lange ørene skal peke nedover.
