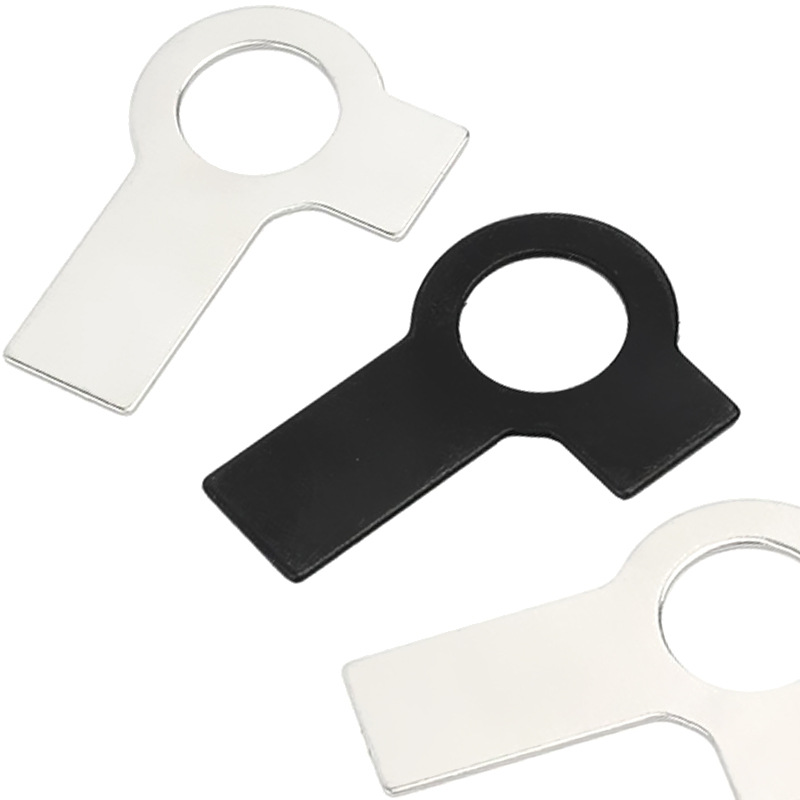

Flikskiver med lang og kort flik

Tab-skivene med lang og kort flik produsert av Xiaoguo®-fabrikken er låst mekanisk i stedet for friksjon. Den mekaniske låsingen hindrer fundamentalt rotasjon og låseeffekten er veldig tydelig.

Send forespørsel

produktbeskrivelse

Tab-skivene med lang og kort flik, som samsvarer med DIN 463 mekanisk låsering, er en enkeltdelt, rent mekanisk låsende anti-løsningsring. Den er formet gjennom en enkelt støpeprosess, med ett langt ørestykke og ett kort ørestykke, der de to ørestykkene danner en vinkel på omtrent 90°. Den brukes til sekskantede bolter / muttere, for å oppnå anti-løsning gjennom bøying av det ene lange og det korte ørestykket, og er egnet for høyvibrasjoner, dynamisk belastning og termiske ekspansjons- og sammentrekningsforhold. Denne strukturen kan fullstendig forhindre den relative rotasjonen av mutteren eller bolten, og oppnå pålitelig mekanisk låsing.

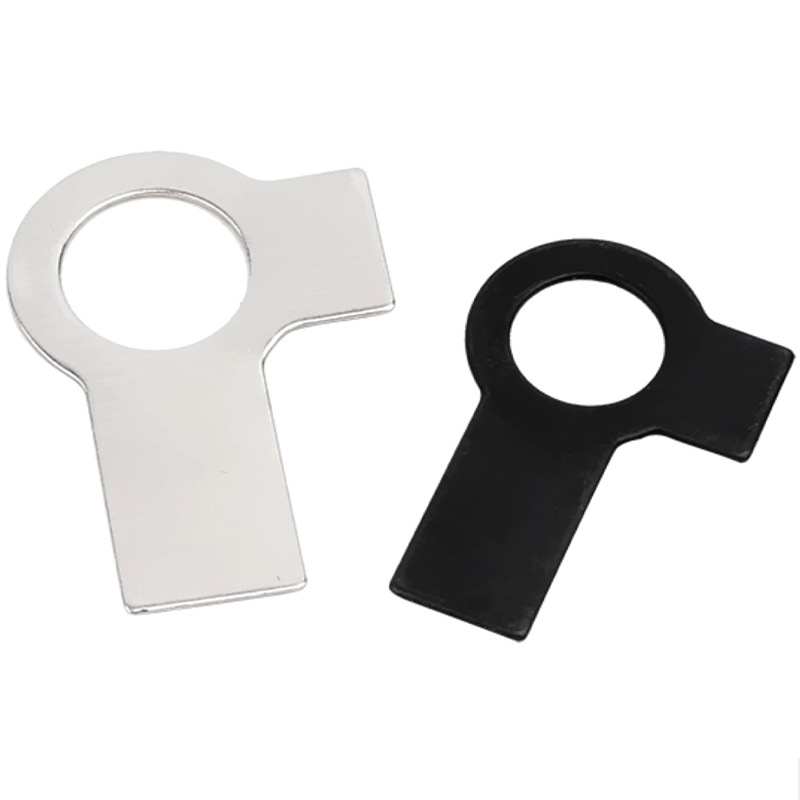

< style="text-align:center;"> Tab Washers With Long And Short Tab

Strukturelle funksjoner

De strukturelle egenskapene til Tab-skiver med lang og kort flik er som følger:

（1） Integrert stempling

Hele Tab-skivene med lang og kort flik er laget av et enkelt metallark gjennom kaldstemplingsprosessen. Det er ingen sveising eller tilleggskomponenter, noe som resulterer i en enkel struktur, høy styrke og lave kostnader.

（2） Design med to øre (en lang og en kort)

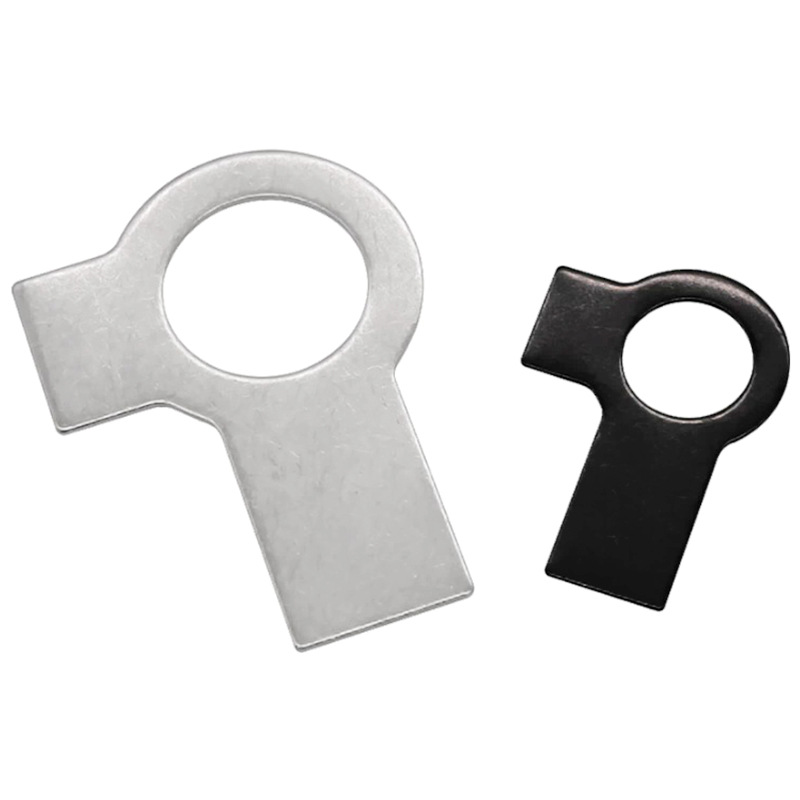

Hoveddelen av Tab-skivene med lang og kort flik er sirkulær, og to ørestykker strekker seg utover langs ytterkanten:

Short Tab: Kort i lengden

Long Tab: Lengre i lengden

De to ørestykkene danner en vinkel på omtrent 90 grader med hverandre.

（3）Det er en stressfrigjøringsstruktur ved roten av ørestykket.

Ved koblingspunktet mellom ørestykket og den sirkulære kroppen, er avrundede hjørner eller liten breddesammentrekning designet for å redusere stresskonsentrasjonen under bøyning og forhindre at ørestykket ryker.

（4）Sylindrisk kropp

Tykkelsen på kroppen er jevn. Det er ingen tenner eller skrå overflater på kroppen, og overflaten er vanligvis glatt.

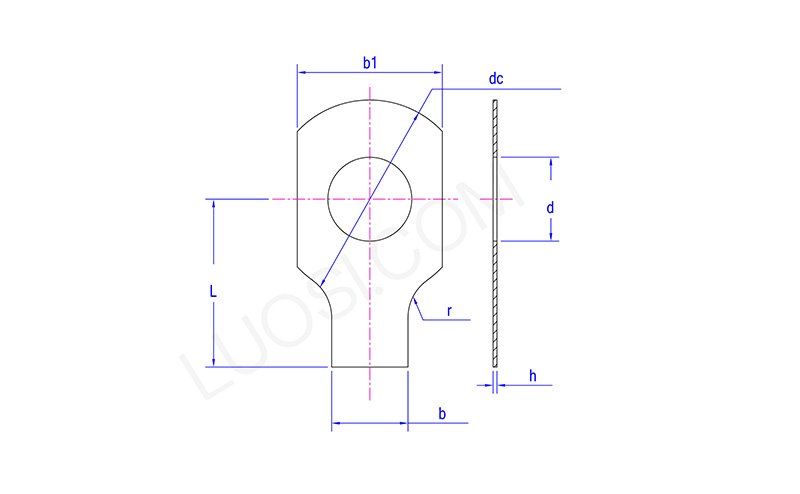

< style="text-align:center;"> Tab Washers With Long And Short Tab

man	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
