Runde wire snapringer skaft

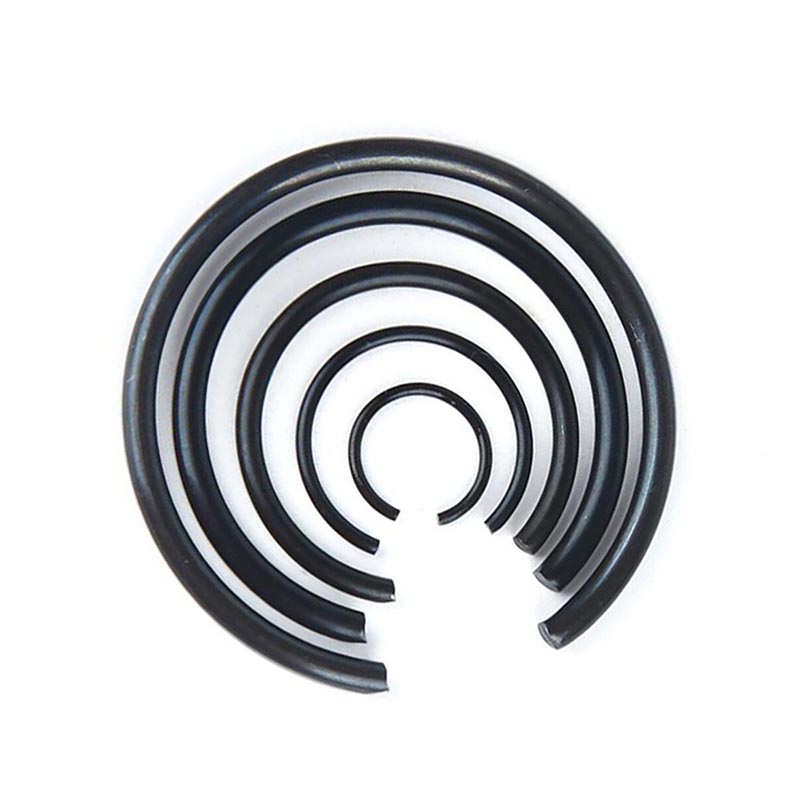

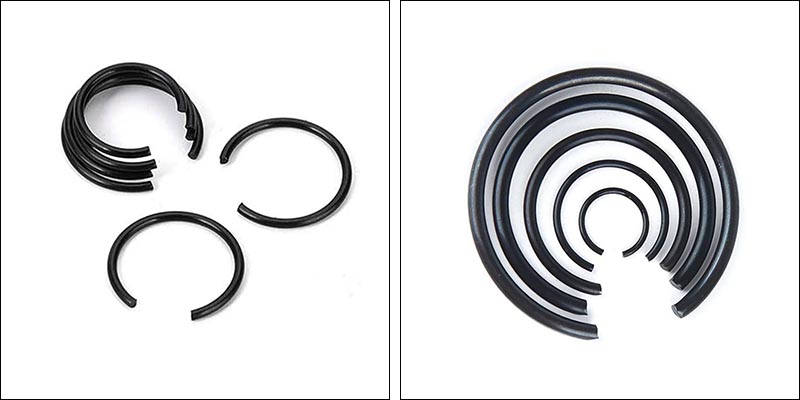

Round Wire Snap Rings Shafts er en type aksial posisjoneringsfeste med en enkel struktur, lav pris og enkel installasjon. De er laget ved å vikle og kutte rundseksjonerte fjærståltråder, og deres form er en C-formet ring med en åpning. Ved å utnytte sin egen elastisitet kan de passe inn i de halvsirkulære sporene på akselen for å danne en "skulder" for å fikse komponenter som lagre og gir, og hindre dem i å bevege seg aksialt på akselen.

Kjernestruktur og installasjonsprinsipp

Ved å stole på elastisk deformasjon, vil de runde wire Snap Rings-skaftene med en ytre diameter som er større enn akseldiameteren utvide seg når de er installert, passe inn i det halvsirkulære sporet på den øvre delen av skaftet, og gå helt tilbake til bunnen av sporet etter frigjøring for å oppnå fiksering.

Åpningstype

Den er delt inn i to typer: en med et verktøyhull (som kan monteres og demonteres ved hjelp av en låsetang) og den andre uten hull (for å lette installasjonen er det vanligvis en spesifikk skjærevinkel for klemmen på slutten).

Tverrsnittsform

Bruken av rund ledning står i skarp kontrast til de firkantede/rektangulære seksjonene som er dannet ved stempling.

Produktfordeler

Tatt i betraktning de strukturelle egenskapene til de runde wire Snap Rings-skaftene, er følgende kjernefordeler og egenskaper demonstrert:

Høy verdi for pengene

Round Wire Snap Rings Shafts er laget av ståltråd som råmateriale, som nesten ikke genererer kant- eller hjørneavfall. Dette unngår de høye kostnadene for former og er et økonomisk og effektivt alternativ.

Enkel installasjon

Installasjon og demontering kan vanligvis fullføres med standard låsetang, noe som bidrar til å øke effektiviteten ved montering og vedlikehold.

 Kompakt plass

Den har en kompakt design og tar ikke mye plass på skaftet eller inne i hullet. Det gjør at den passer godt på trange steder der plassen er begrenset.

 Bæreegenskaper

Hvor mye skyv den tåler er vanligvis mindre enn hva du får med sirkulære eller rektangulære tverrsnittstyper. Så den er mer egnet for lett til middels belastning.

Materialvalg

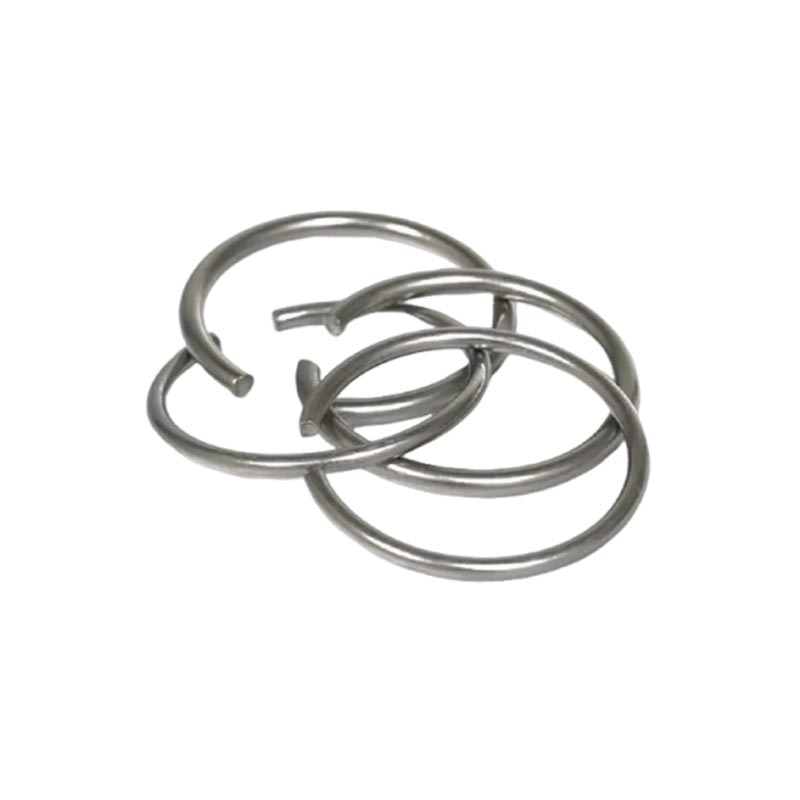

De runde wire-snapringene er vanligvis laget av fjærstål eller rustfritt stål. Du kan også velge overflatebehandlinger som svart oksid eller fosfatering for å gi dem litt rustbeskyttelse.

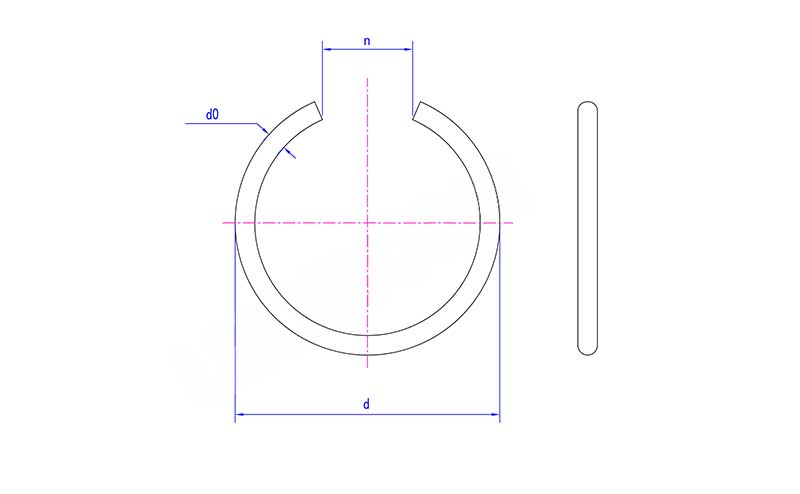

man	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d maks	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
