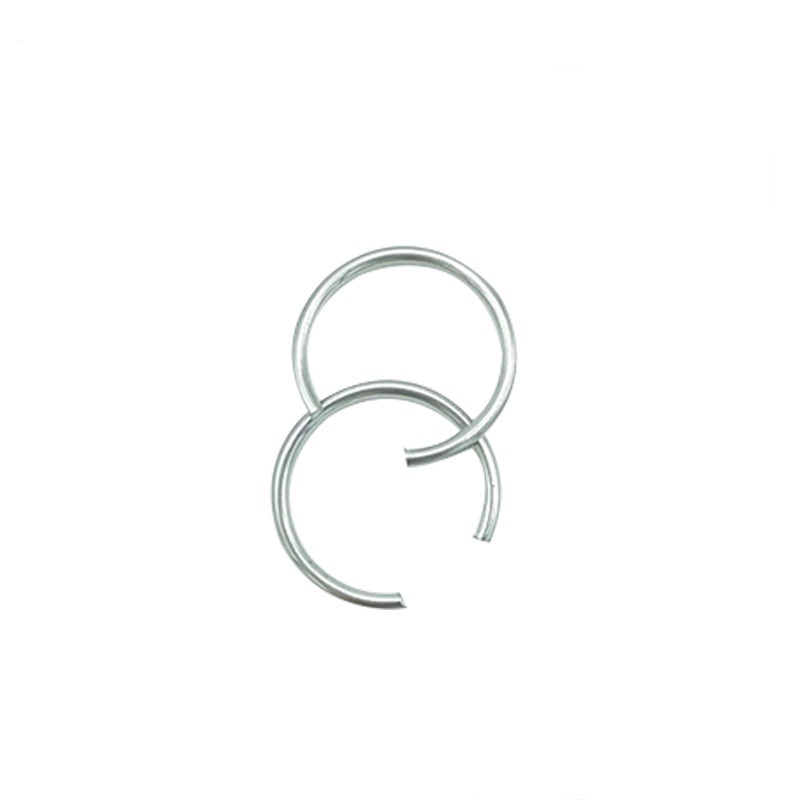

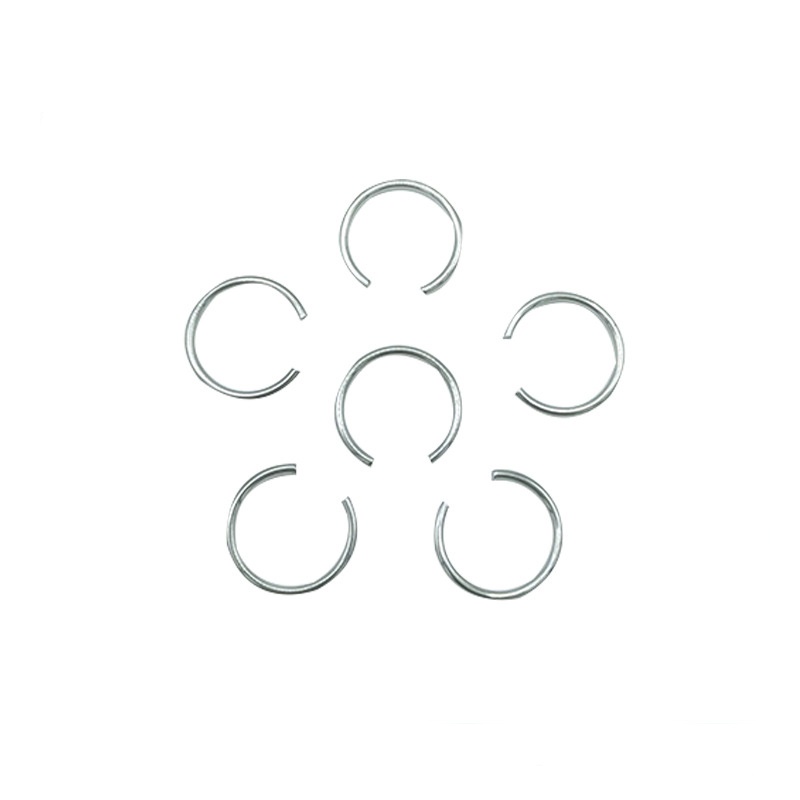

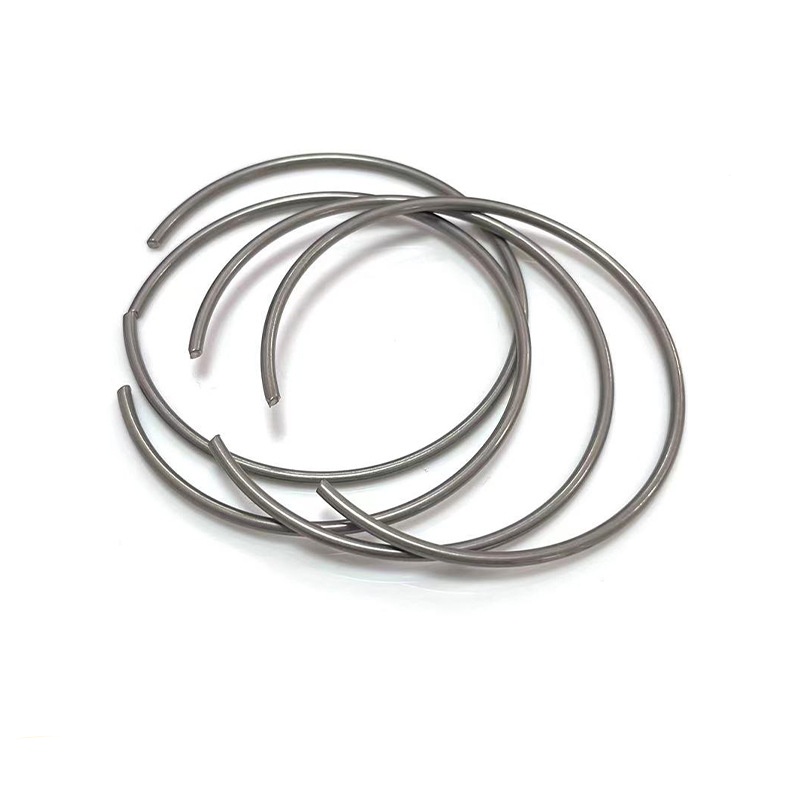

DIN 7993 Innvendige snapringer

Regelmessigheten til DIN 7993 interne snapringer er gitt for å lette referansen til ingeniørteknikere. Nøkkelpunktet er å forlenge produktets levetid og redusere erstatningskostnadene.

1. Visuell inspeksjon (med forstørrelsesglass)

Bruk et forstørrelsesglass med en forstørrelse på 10x eller høyere for å inspisere overflaten av DIN 7993 Interne Snap Rings. Vær spesielt oppmerksom på områdene med stresskonsentrasjon. Utseendet til låsen skal være ensartet og feilfritt.

Sprekk: Tillatt sprekkdybde ≤ 0,02 mm

Riper: Alvorlige riper er klassifisert som ukvalifisert.

Korrosjon: Hvis det vises rød rust, indikerer det at anti-korrosjonen har sviktet. Komponenten bør skiftes ut umiddelbart.

2. Inspeksjon av deformasjon og flathet

Vri: Plasser DIN 7993 Interne Snap Rings på en flat overflate og kontroller for eventuell plan forvrengning. Det skal være flatt og det skal ikke være noen synlig deformasjon.

Permanent deformasjon: Låsen har mistet sin opprinnelige form.

Spiralforvrengning: Forårsaket av feil bruk av verktøy under installasjonen, noe som resulterer i at objektet setter seg fast og vrir seg rundt sin egen akse.

3. Inspeksjon av elastisitet og spenning

Elastisk dempning/spenningstap: DIN 7993 Interne Snap Rings klarer ikke å rebound kraftig etter kompresjon, eller det kan sees at den rister betydelig når den skyves forsiktig med hånden etter å ha blitt installert i sporet.

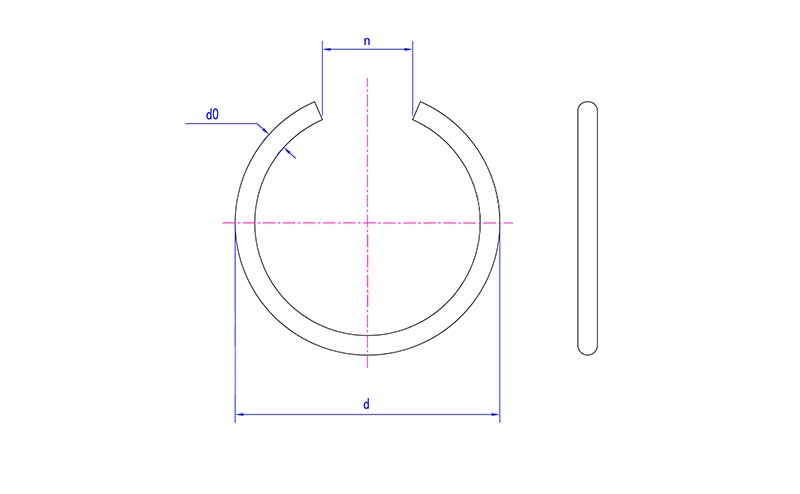

4.Dimensjonsinspeksjon

Ytre diameteravvik: toleranseområde ±0,05 mm

Indre diameteravvik: Ulike spesifikasjonsområder tilsvarer forskjellige hardhetsområder.

Klaringsåpning: Aksialforskyvningen må ikke overstige 0,15 mm.

5.Samarbeid med inspeksjon av spor

Under hvert vedlikehold bør sporene inne i hullene også inspiseres.

Sporslitasje/forlengelse: Bruk en vernier-skyvelære for å måle diameteren på sporet og bekrefte om den holder seg innenfor standardtoleranseområdet.

Skader på sporkanten: Inspiser sideveggene og kantene på sporet. Hvis det er grader, flenser, klem- eller avfasede skader, må de tilsvarende delene restaureres eller skiftes ut.

Skader på bunnen av sporet: Det er riper, korrosjon eller materialansamling i bunnen av sporet.

Blokkering av oljepassasjen: Det er rusk eller fremmedlegemer som blokkerer nær sporet.

6.Sjekk komponentstatusen i koordinering

Komponentene plassert av klemmene vil også påvirke kraftforholdene til DIN 7993 Interne Snap Rings.

Overflateslitasje: Endeflaten på komponenten i kontakt med klemringen viser ujevn slitasje, trinnslitasje eller fordypning.

Matchende faser/runde hjørner: Hvis avfasningene eller de runde hjørnene er for store, vil det redusere det faktiske effektive kraftbærende området til låsen.
