Sikringsringer med runde wirelåsringer

Følgende er en introduksjon til arbeidsprinsippet til de runde wire-snapringene.

1. Strukturelt fundament

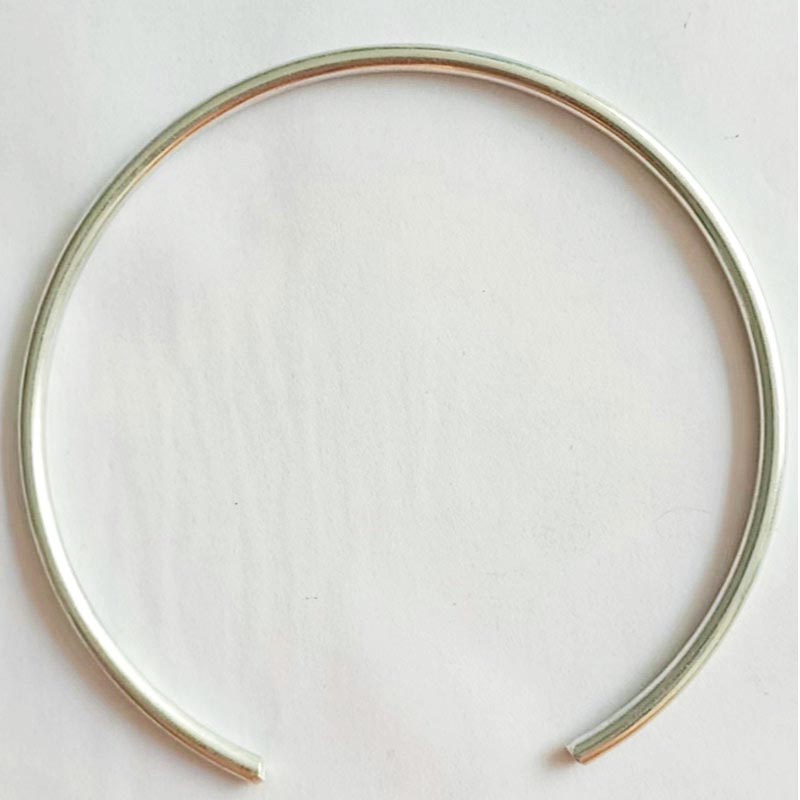

Circlip Round Wire Snap Rings er dannet ved å vikle en rund seksjon fjærståltråd til en sirkulær ring med en åpning.

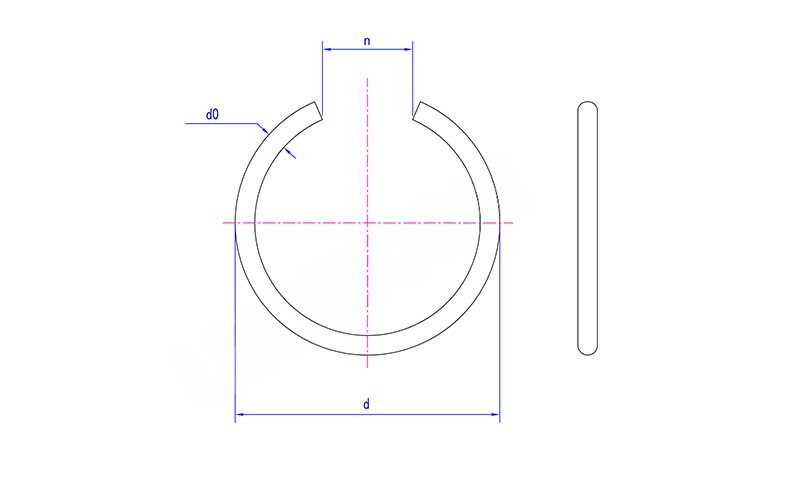

I fri tilstand er dens ytre diameter litt større enn diameteren til målinstallasjonshullet. Fordi tverrsnittet er sirkulært, har hele ringen ingen skarpe kanter, og vil dermed ikke ripe hullveggen eller sammenfallende deler under installasjon eller bruk.

2.Installasjonsprosess

Komprimere

Bruk kjevetangen til å gripe begge ender av åpningen, og bruk kraft for å klemme tangen. På dette tidspunktet er de runde wire-snapringene radielt komprimerte, dens ytre diameter blir mindre, og den forvandles til en sirkulær ring som er mindre enn diameteren på installasjonshullet.

Sett inn i hullet

I komprimert tilstand, sett inn holderingen som helhet inn i hullet og skyv den til den forhåndsbearbeidede sirkulære sporstillingen.

Utgivelse

Løsne låseklemmen. Holderingen mister den ytre kraftbegrensningen og, avhengig av den lagrede elastiske potensielle energien, ekspanderer den utover.

Siden den ytre diameteren i fri tilstand er større enn hulldiameteren, vil holderingen passe tett inn i bunnen av sporet og kan ikke trekkes ut av hullet.

Fullføring av posisjonering

Etter at holderingen er satt inn i sporet, dannes en glatt ringformet trinnoverflate inne i hullet. Delen som skal plasseres bør være tett festet til dette trinnet, og dermed begrenses til en viss aksial posisjon inne i hullet og ikke i stand til å gli utover.

3. Kjernearbeidsprinsippet sammenbrudd

Fri tilstand: Ytre diameter > Hulldiameter, kan ikke settes direkte inn i hullet

Komprimert tilstand: Ytre diameter < Hulldiameter (utnytter elastisk deformasjon), låsefjæren påfører kraft, diameteren reduseres

Sett inn i sporet: Oppretthold komprimert tilstand, og send til sporposisjon

Etter frigjøring, arbeidstilstand: Ytre diameter gjenopprettes > Hulldiameter (begrenset av sporveggen), den elastiske gjenopprettingskraften konverteres til radialt trykk, noe som gjør at låseringene med runde tråder fester seg tett til bunnen av sporet
