Rund hovedtrenerbolt

Det legerte stålet som har gjennomgått varmebehandling velges. Xiaoguo® Coach-bolten med rund hode har en ytelsesgrad på 10,9 og en ultimat strekkstyrke som overstiger 1000 MPa. Den er egnet for tunge maskiner, broer og høylastkonstruksjoner.

Send forespørsel

produktbeskrivelse

rund hode Coach bolt (en type vogn bolt) og Carriage bolt tilhører samme produktkategori. Hovedforskjellen ligger i de regionale navnene: i Nord-Amerika kalles det vanligvis Carriage bolt, mens i Commonwealth-land (som Storbritannia, Australia og New Zealand) er begrepet Coach bolt mer vanlig brukt. Det er et festemiddel med et halvkuleformet hode (rundt hode) og en firkantet anti-løsende struktur nederst på halsen, spesielt designet for montering på en side.

Round Head Coach Bolt

Strukturelle egenskaper

Den strukturelle utformingen av rundhodet Coach-bolt er sentrert rundt kjernemålet "ensidig installasjon og automatisk tippesikring", og den er hovedsakelig sammensatt av følgende fire funksjonelle deler:

（1）Hode

Form: Halvkuleformet (rundt hode) eller flatt rundt hode. Overflaten er glatt, uten noen verktøygrensesnitt som sekskantede, firkantede eller kryssspor.

Funksjon og formål:

Sørg for et stort areal med bærende overflate

Estetikk og sikkerhet

Glatt og avrundet design

（2）Neck (hals) - Den mest avgjørende anti-skli strukturen

Form: Ligger rett under hodet, den er firkantet (kvadrat) eller ribbet firkantet (Ribbete kvadrat).

Funksjon og formål:

Mekanisk anti-sving funksjon

Ikke behov for hjelpeverktøy

Nøyaktig posisjonering

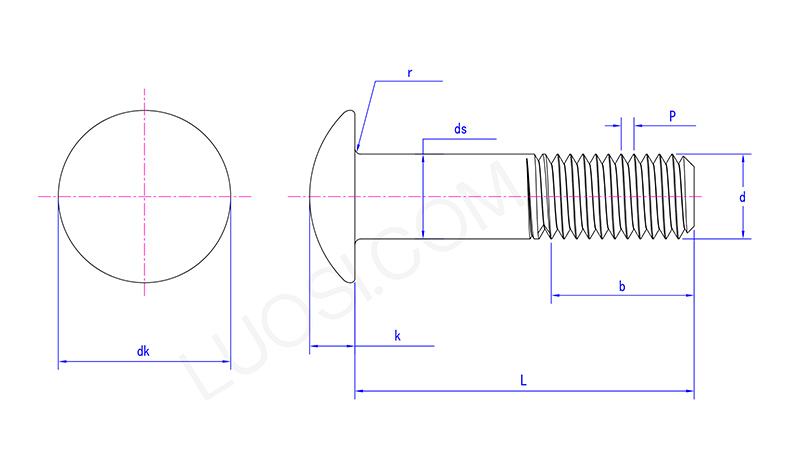

Round Head Coach Bolt

man	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk maks	11.3	13.5	18	22.5	27	36	45	54
dk min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds maks	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k maks	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
r maks	0.5	0.5	0.5	0.5	1	1	1	1.5

（3） Skaftseksjon (skaft / ugjenget del)

Form: Plassert mellom halsen og gjengene, er det et glatt sylindrisk skaft med en flat overflate og uten gjenger.

Lengde: Den beregnes ved å trekke gjengelengden b fra den totale lengden L på bolten. Ulike spesifikasjoner har standardforhold.

Funksjon og formål:

Tåler skjærbelastning

Nøyaktig posisjonering

Unngå bruk av kraft på gjengene

（4） Gjenget del

Form: Plassert på enden av den runde hodet Coach-bolten, er det en standard metrisk grovgjenge (ISO) eller en amerikansk standard UNC-gjenge.

Lengde (b):

Standarden angir: Når L ≤ 125 mm, b ≈ 2d + 6 mm (d er den nominelle diameteren); når L > 125 mm, b ≈ 2d + 12 mm.

Gjengelengden på det faktiske produktet kan forlenges i henhold til kundens krav (tilpasset heltråd).

Funksjon og formål:

Generer klemkraft ved å samarbeide med mutteren

Juster forspenningskraften

Strukturell sammenligning

Fordelen med rundhode Coach-bolt ligger i dens unike struktur. Så, sammenlignet med andre typer bolter, hva er forskjellene? Ta en titt på tabellen nedenfor og du vil oppdage!

Sammenligningselementer	rund hode Coach bolt	sekskantet hodebolt	innvendig sekskantbolt
Hodeform	Halvkuleformet rundt hode	sekskantet	sylindrisk hode med innvendig sekskantet hull
Anti-løsningsmetode	Mekanisk anti-løsning med firkantet hals	krever å fikse hodet med en skiftenøkkel	krever bruk av en intern sekskantnøkkel for å fikse hodet
Antall installatører	1	2	1
Kan forbores?	Ja	Ingen,	Ingen,
Typiske bruksområder	Tre, utemøbler, gjerder	Stålkonstruksjon, mekanisk montering	Presisjonsmaskineri, støpeformer
