Projeksjon undersveis skrue

Projiserte undersveiseskruer produsert av Xiaoguo®-fabrikken er spesielt designet for utfordrende sveiseoperasjoner. I produksjonsanlegg brukes de ofte til å fikse store komponenter, for eksempel motordeler eller rammeseksjoner. De overholder implementeringsstandarden til QC/T 598-1999.

Modell:QC/T 598-1999

Send forespørsel

produktbeskrivelse

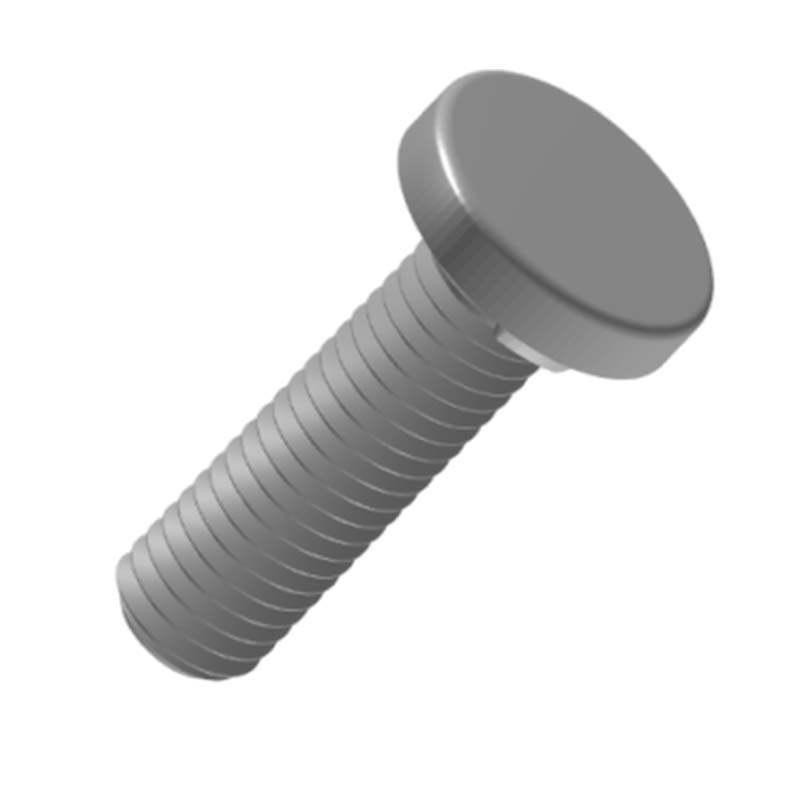

Hodet av projeksjon undersveising skruen er i form av en rund plate, enkel og vanlig; skruen er rett, og overflaten har jevne og kontinuerlige gjenger, som brukes til å samarbeide med muttere og andre komponenter for å oppnå tilstramming. Den generelle designen er enkel og praktisk.

Søknader

Denne undersveiseskruen brukes i generell mekanisk montering. For eksempel brukes utstyr som verktøymaskiner og landbruksmaskiner for å koble til foringsrøret, basen og ikke-kritiske transmisjonskomponenter. Deres stabilitet sikrer jevn drift av utstyret.

Projisert undersveiseskrue brukes i møbelindustrien. Under montering av bord, stoler og skapkropper er de faste panelene og rammene sikkert festet. De runde hodene stikker ikke ut, unngår riper og sikrer sikkerhet og estetikk ved daglig bruk. De kan også brukes til å reparere bygninger. Midlertidige bygninger, lette stålkonstruksjoner eller innfesting av dører og vinduer, samt gjerder, kan raskt kobles sammen ved hjelp av disse metodene for å møte kravene til fundamentbæring og montering.

Projeksjonssveiseskrue er fast sveiset og har en stabil forbindelse. Gjennom sveisemetoden,boltenkan kombineres tett med den sveisede delen, og danner en veldig sterk forbindelsesstyrke. Det er mindre sannsynlig at den løsner enn vanlige boltforbindelser. De øker kontaktflaten med den sveisede delen. Når mutteren strammes, kan de fordele trykket jevnere og redusere trykket på overflaten av den sveisede delen, og forhindre at den sveisede delen blir skadet eller deformert.

Produktparametere og funksjoner

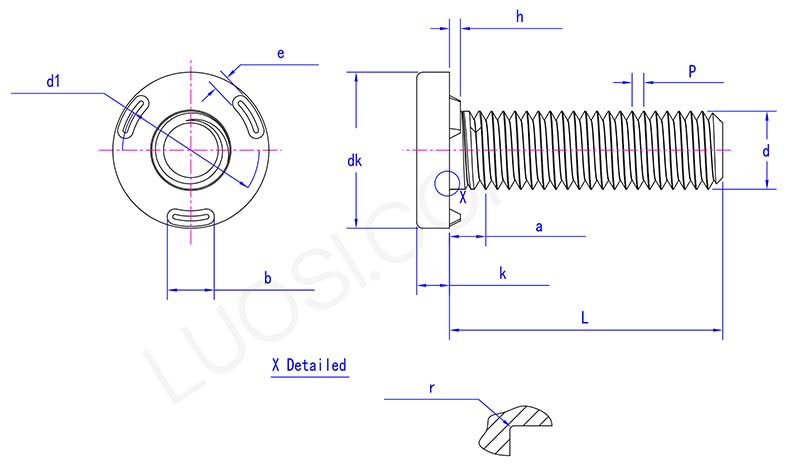

projection underweld screw parameter

man	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk maks	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k maks	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e maks	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b maks	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h maks	0.8	0.9	1.1	1.3
t min	0.6	0.75	0.9	1.1
d1 maks	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r maks	0.6	0.7	0.9	1.2
en maks	3.2	4	5	5

Strukturen til projeksjonssveiseskruen er veldig stabil. Det runde hodet er vertikalt forbundet med skruen, og danner en tett passform. Under makt kan den effektivt fordele trykket og er usannsynlig å deformere eller bryte, noe som sikrer påliteligheten til forbindelsen. Vanlige skiftenøkler og annet verktøy kan brukes til drift. Ingen spesialutstyr er nødvendig. Installasjon og demontering er relativt enkelt, noe som gjør det praktisk for senere vedlikehold og justering.
