Metrisk skrue for motstandsprojeksjonssveising

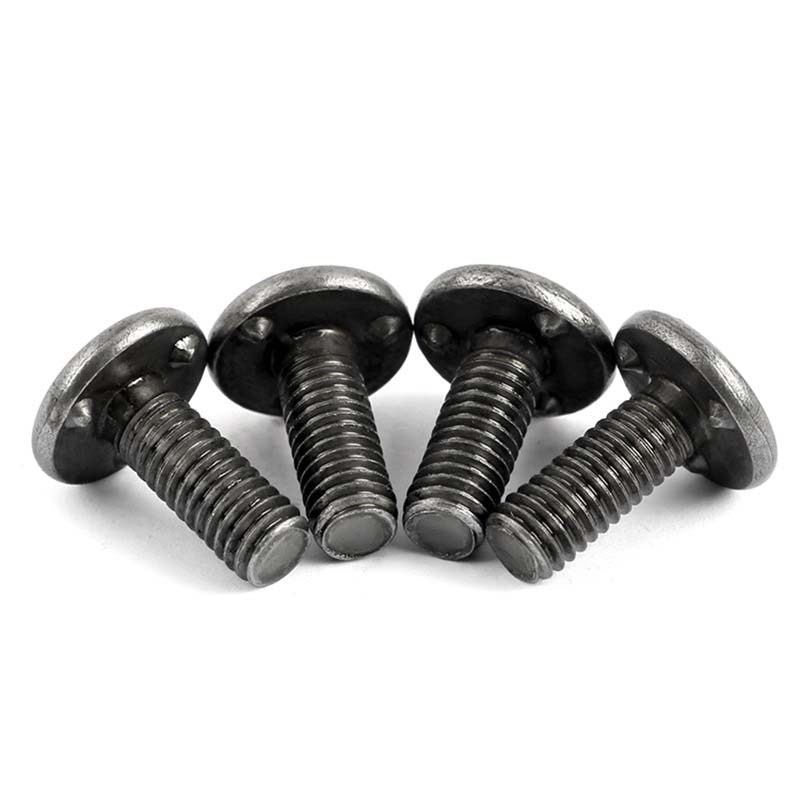

Metrisk skrue for motstandsprojeksjonssveising er spesialdesignet for motstandspunktsveising. De små fremspringene på basen vil smelte under sveiseprosessen, og danner en fast binding med metalloverflaten. Xiaoguo® Company har et stort lager tilgjengelig.

Modell:BS 7670-1-2004

Send forespørsel

produktbeskrivelse

Den metriske skruen for motstandsprojeksjonssveising er hovedsakelig sammensatt av en skruekropp og et hode med en spesiell fremspringsstruktur. Skruekroppsdelen har standard metriske gjenger, som er praktisk å matche med tilsvarendenøttereller komponenter med innvendige gjenger.

Produktparametere

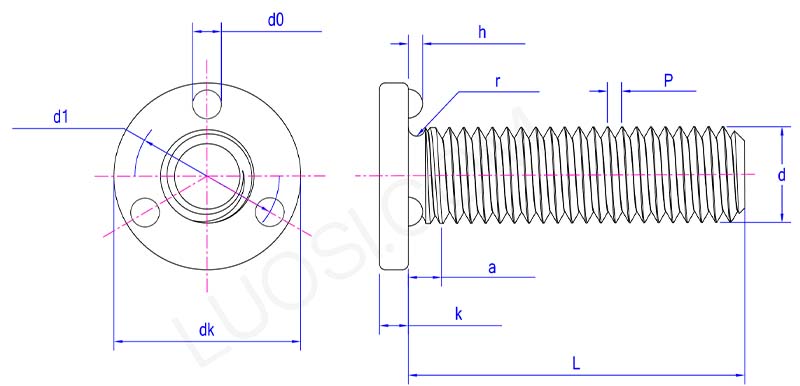

metric screw for resistance projection welding parameter

man	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
en maks	1.25	1.75	2	2.5	3.13	3.75	4.38
dk maks	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k maks	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 maks	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 min	4.5	6	7.5	9	12	15	18
d0 maks	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
h maks	0.55	0.7	0.85	1	1.3	1.6	1.9
t min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r maks	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Produktfunksjoner

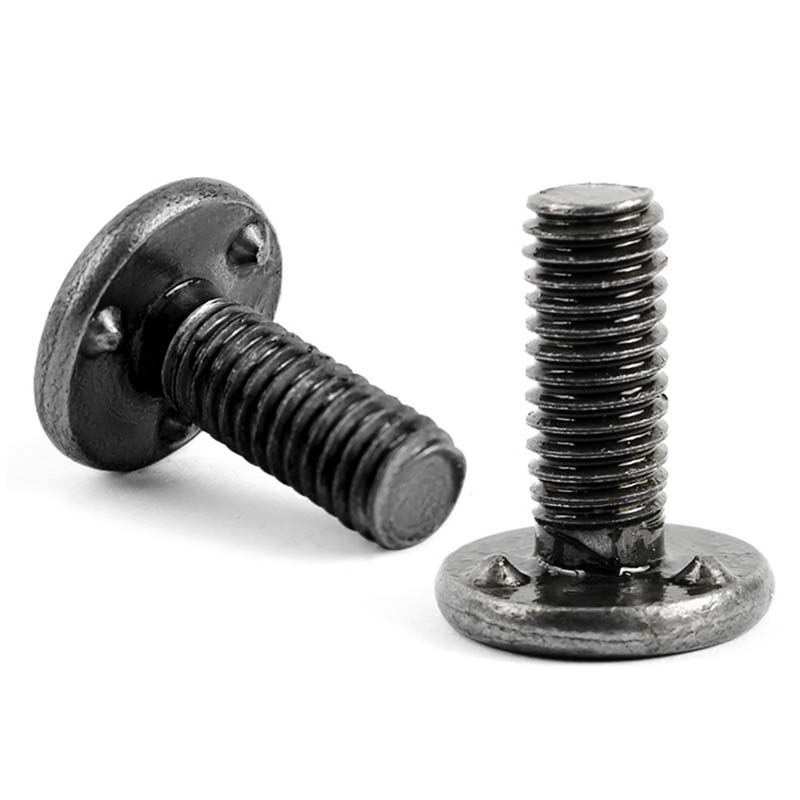

Den metriske skruen for motstandsprojeksjonssveising er de unike fremspringene på hodet. Disse fremspringene har vanlige former og ensartede størrelser. Under sveising kan de konsentrere strømmen nøyaktig, noe som sikrer en stabil og pålitelig sveiseprosess og forbedrer sveisekvaliteten betydelig. På grunn av den konsentrerte kraften på fremspringene, har sveiseprosessen en relativt liten termisk innvirkning på andre deler av arbeidsstykket.

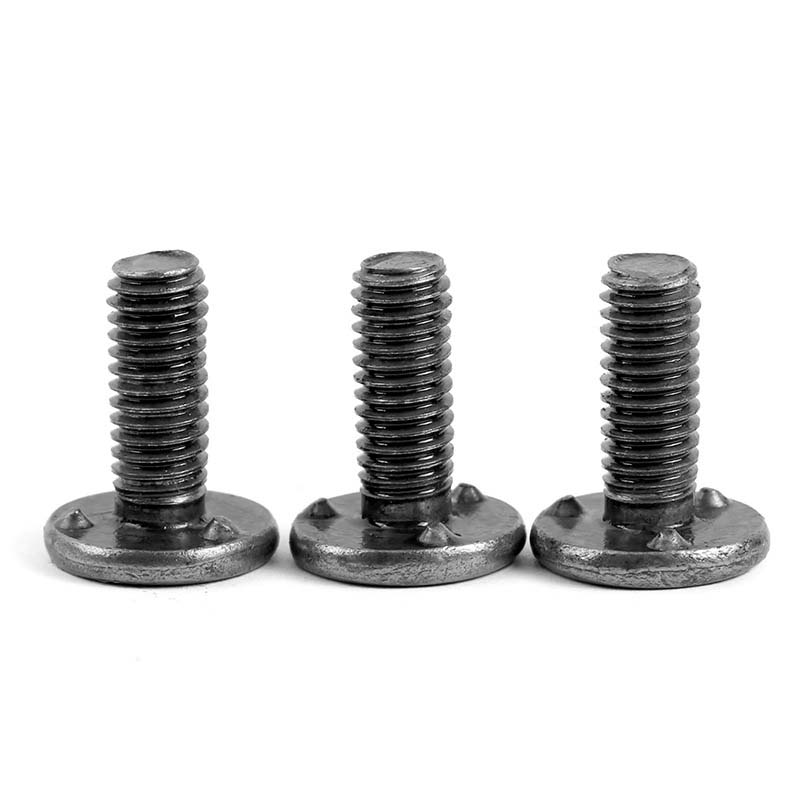

Disse metriske skruene har tre små fremspring nær hodet. Bruk en sveisepistol til å presse dem på metallet. Fremspringene vil umiddelbart fokusere varmen, smelte punktet og få skruehodet til å smelte sammen med overflaten. Dette skaper raskt en sterk, innfelt gjenget spiss.

Sammenlignet med konvensjonell sveising krever projeksjonssveiseskruen en spesiell sveisepistol, men den er renere / raskere enn buesveisebolter. Ikke behov for beskyttende gass eller keramiske avstandsstykker. Plug-in-sveisingen kan kontrollere sveisepunktene nøyaktig, og sikre konsistente resultater hver gang.

Metrisk skrue for motstandsprojeksjonssveising kan brukes til vedlikeholdsdører til HVAC-rørledninger. Bruk dem til motstandspunktsveising, som kan oppnå permanent låsing. Sveis M4-skruer rundt åpningen. Fest inspeksjonsdøren med en låseskive. Gjengene vil ikke løsne når filteret skiftes hvert kvartal. Reduser vedlikeholdsanrop med 90 %.
