Stolpespenningsankerkiler

Nøkkelytelse

Ytelsen til Post Tension Anchor Wedges bestemmer direkte den strukturelle sikkerheten og holdbarheten til store prosjekter som broer og bygninger. Ved å velge Xiaoguo® vil du få en pålitelig garanti som tåler de strengeste standarder.

（1） Statisk lastforankringseffektivitet

Effektivitetskoeffisient ηa ≥ 0,95

Om forankringssystemet effektivt kan utnytte den fulle styrken til ståltrådene

（2） Ultimativ total belastning

εapu ≥ 2,0 %

Måler duktiliteten til forankringssystemet under den ultimate tilstanden for å forhindre sprø svikt

（3） Tretthetsytelse

Ingen feil etter 2 millioner lastingssykluser

Sikrer at konstruksjonen, som broer og vindturbintårn, som utsettes for langvarige dynamiske belastninger, ikke svikter på grunn av utmattelse.

（4）Friksjonstap i forankringsområdet

Totalt tap ved ankeråpningen + trompetåpning ≤ 6 %

Reduserer tap av effektiv forspenning forårsaket av friksjon, noe som påvirker strammeeffektiviteten og kostnadskontrollen.

（5）Retraksjonsmengde av kileblokken

Lavt tilbaketrekkingsanker ≤ 0,5 mm; Vanlig anker ≤ 6mm

Dette påvirker direkte nøyaktigheten av forspenningsetablering. Jo mindre tilbaketrekking, jo mindre forspenningstap ved etablering.

（6）Krav til hardhet:

Stolpespenningsankerkiler: HRC 58-65; Ankerplate: HB ≥ 251

Sørg for at overflaten på delene er slitesterk og ikke vil deformeres eller kollapse under stort trykk.

Klassifikasjon

Postspenningsankerkilene kan videre klassifiseres i mange typer. De viktigste klassifiseringskriteriene er basert på antall stykker, formen på de indre tennene og formen på den ytre kjeglen. De tilsvarende strukturelle funksjonene og bruksområdene

【1】 antall stykker

（1）Todelt

Strukturelle egenskaper: To symmetriske kileformede klemplater, når de kombineres, danner et sirkulært hull i midten

Typiske bruksområder: Permanent arbeidsanker, for engangsbruk

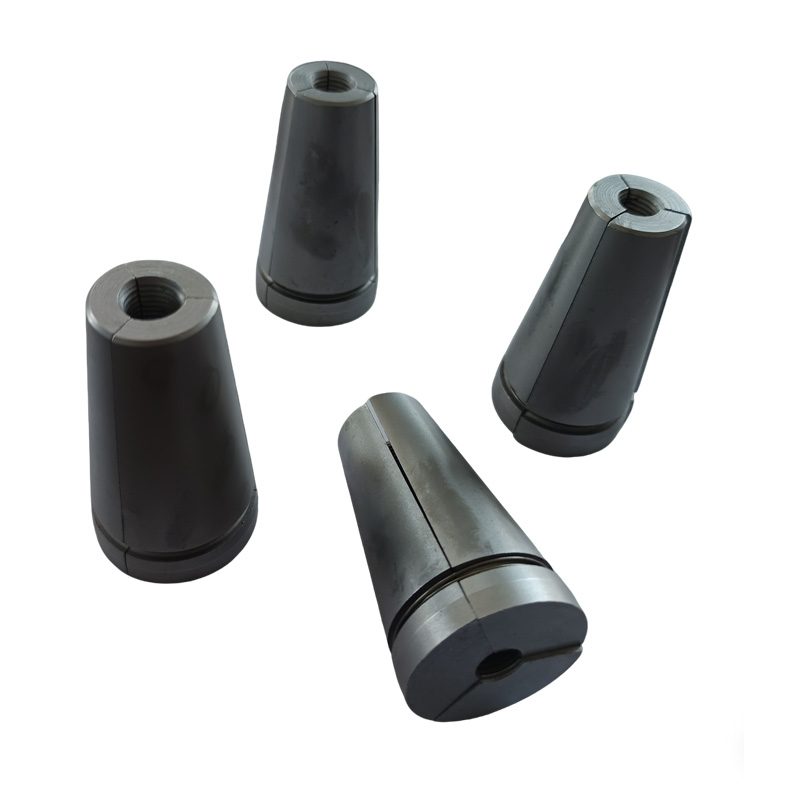

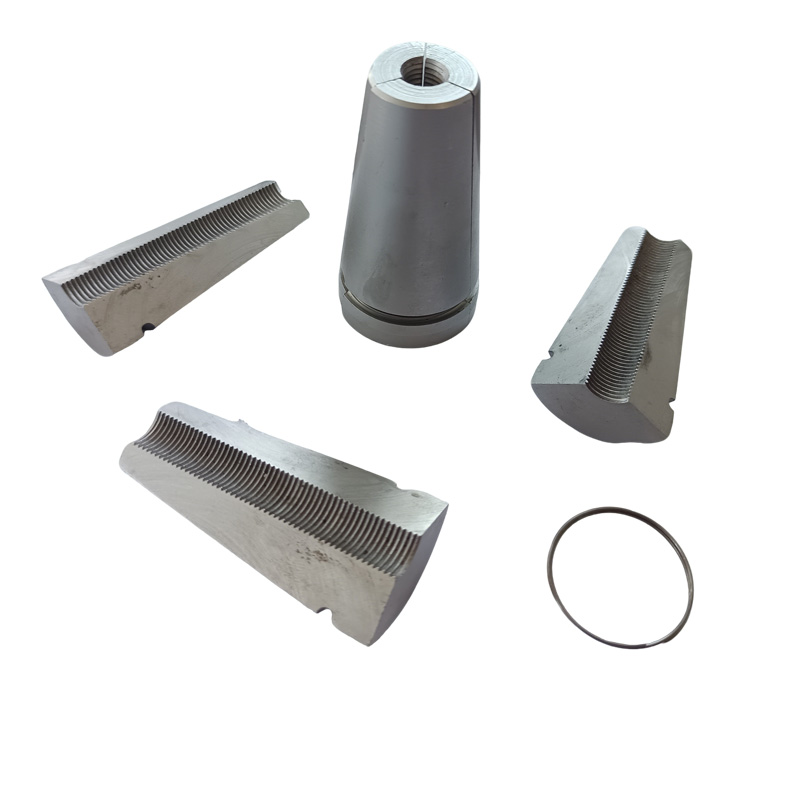

（2） Tredelt

Strukturelle egenskaper: Tre kileformede klemplater jevnt fordelt, med mellomrom mellom dem, krever en fjærspiral for koordinering

Typiske bruksområder: Verktøyanker, gjenbrukbart

【2】formen til de indre tennene

（1）Sirkulære tenner

Egenskaper: Post Tension Anchor Wedges har flere uavhengige sirkulære utstikkende tenner, med skarpe tannspisser.

Gjeldende ståltråder: Standard stålstreng (1×7 struktur)

（2） Spiraltråd

Egenskaper: Kontinuerlig spiral innvendig gjenge

Gjeldende ståltråder: Høyfast ståltrådbunt eller spesiell forspent armering

（3） Kombinasjonstype

Egenskaper: Periferiske tenner + langsgående spor

Gjeldende ståltråder: Forbedrer sponfjerning og inngrepsytelse

【3】 formen på den ytre kjeglen

（1）Enkel konisk overflate

Koniske overflateegenskaper: Hele overflaten har en enkelt avsmalning (den vanligste)

（2）Dobbel konisk overflate

Koniske overflateegenskaper: Det er en overgang med liten vinkel nær den store enden, noe som forbedrer fordelingen av krefter

（3） Med veiledende seksjon

Koniske overflateegenskaper: En sylindrisk føringsseksjon strekker seg fra den lille enden, noe som letter den første innføringen
