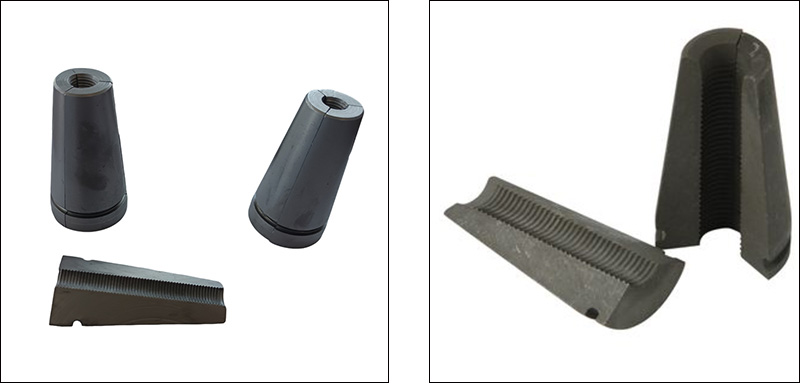

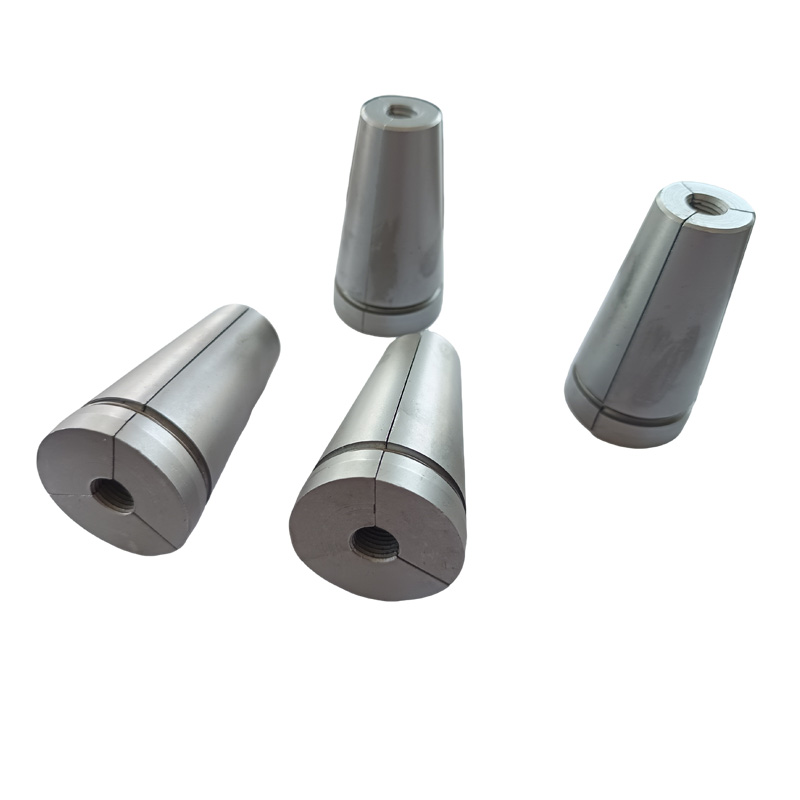

Kaldsmidde stolpespennkiler

Materiale

Valget av Cold Forged Post Tension Wedges-materialer påvirker den endelige ytelsen direkte, spesielt balansen mellom overflateslitasjemotstand og kjerneseighet.

Vanlige materialsystemer:

（1）20CrMnTi (Foretrukket)

Som et lavkarbonlegert stål er det det foretrukne materialet for produksjon av forspente kiler med høy styrke. Dens kjernefordel ligger i evnen til å oppnå ekstremt høy hardhet og slitestyrke på overflaten gjennom karburerings- eller karbon-nitrogen-ko-karbureringsprosesser, samtidig som den opprettholder god seighet inne i Cold Forged Post Tension Wedges.

（2）40Cr / 45# stål

Disse to materialene har en balanse mellom ytelse og kostnad, og er egnet for scenarier med moderate styrkekrav.

（3）Andre materialer

I det amerikanske standardsystemet brukes også materialer som AISI C12L14, C11L17, 40Cr og C45.

Krav til håndverk

Kaldsmiing er en kjerneproduksjonsprosess for Cold Forged Post Tension Wedges, som ikke bare kan sikre høy presisjon, men også forbedre produksjonseffektiviteten og materialutnyttelsen betydelig.

【1】 Kjerneproduksjonsprosess

（1）Kaldheading / Kaldekstrudering: Hovedprosessen innebærer å bruke en kaldhodemaskin eller presse for å ekstrudere og forme metallemnet ved romtemperatur.

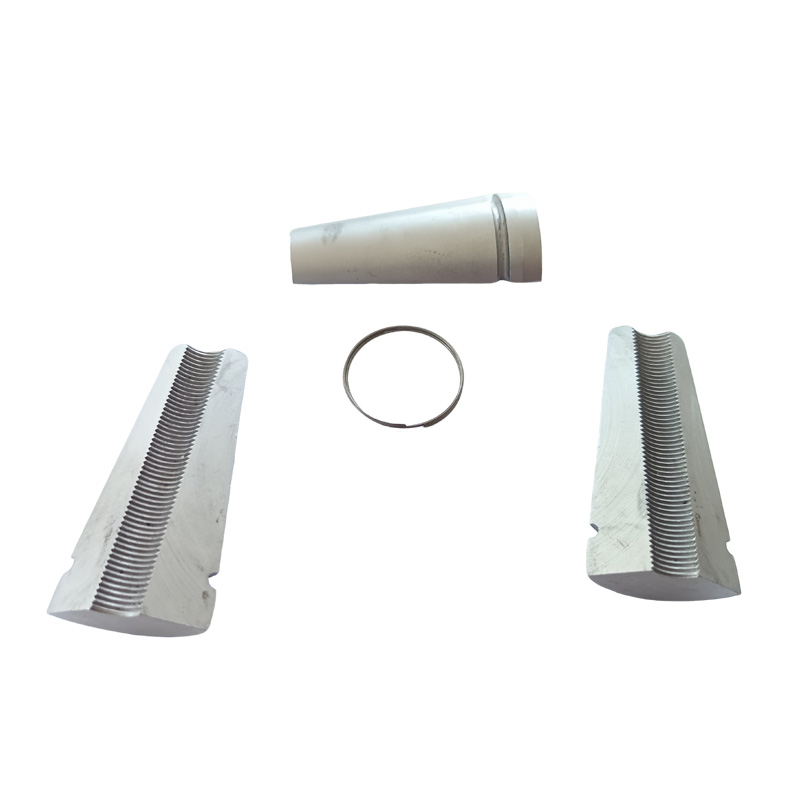

（2） Formingsprosess: Produksjonsprosessen involverer vanligvis trinn som "kutte materialet → forme den flate stansen → flerposisjons kaldhodeforming", og kan produsere den grunnleggende formen til Cold Forged Post Tension Wedges ett eller flere trinn.

（3） Prosessfordel: Den kalde smiingsprosessen har en ekstremt høy materialutnyttelsesgrad, som vanligvis når over 85 %, og avanserte teknikker kan til og med oppnå opptil 99 %.

【2】 Nøyaktighet for nøkkelbehandling:

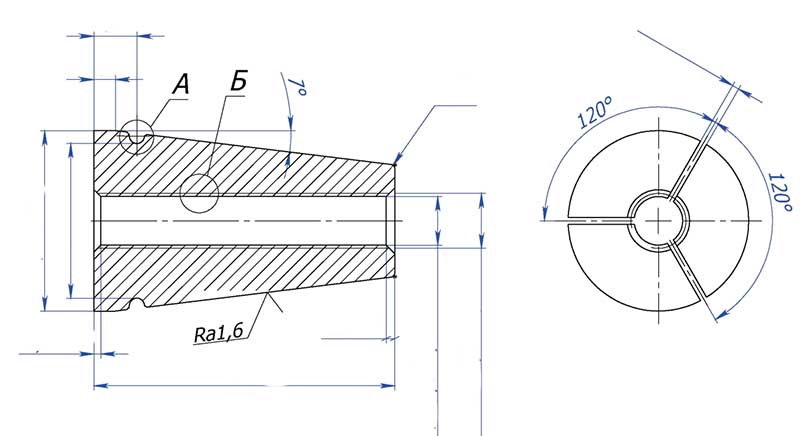

（1）Overflateruhet: Overflateruheten til viktige flater som kjeglehullene på ankerplaten er ekstremt høy. Vanligvis er Ra-verdien for kjeglehullene 0,8, mens den for de andre delene er 3,2, for å sikre den selvlåsende ytelsen.

（2）Dimensjonstoleranse: Diameteravviket til ankerplaten skal være innenfor ±0,5 mm, og feilen i kjeglevinkelen skal være innenfor ±0,3°.

FAQ

（1）Oppfyller materialet til Cold Forged Post Tension Wedges kravene til lavtemperaturseighet (som -40°C)?

A: Ja. Materialet vårt har bestått -40°C lavtemperatur-støttest, med slagenergi ≥ 27J (i samsvar med GB/T 229-standarden).

（2）Hva er fordelene med kaldsmiing fremfor tradisjonell varmsmiing eller maskinering?

A: Kald smiing (kald overskrift / kald ekstrudering) dannes ved romtemperatur og har tre kjernefordeler:

①Høy materialutnyttelsesgrad

②Høy dimensjonsnøyaktighet

③God overflatekvalitet

（3）Hva slags overflatebehandling brukes?

Standard overflatebehandling er fosfatering + oljebelegg (basisk antirust).

For miljøer med høy korrosjon kan alternativer som Dacromet eller sink-nikkel-legering velges.
