Ankerkiler for postspenningsgrep

For bulkkjøp av Xiaoguo® ankerkiler for etterspenningsgrep, tilbyr vi ikke-standardstørrelser, lasergraverte merkelogoer og tilpasset emballasje. Vi kan tilby matchende produkter som spenner fra enkelthull til 55 hull med ankerblokker, som oppfyller alle de spesifikke kravene til ulike ingeniørprosjekter.

Send forespørsel

produktbeskrivelse

Arbeidsprinsipp

Arbeidsprinsippet til ankerkiler for etterspenningsgrep er basert på to mekanismer: Selvlåsende kile og friksjonskraftoverføring.

（1）Systemsammensetning

Et komplett forankringssystem består vanligvis av:

Ståltråder (forspennende sener): De bærer strekkkraften.

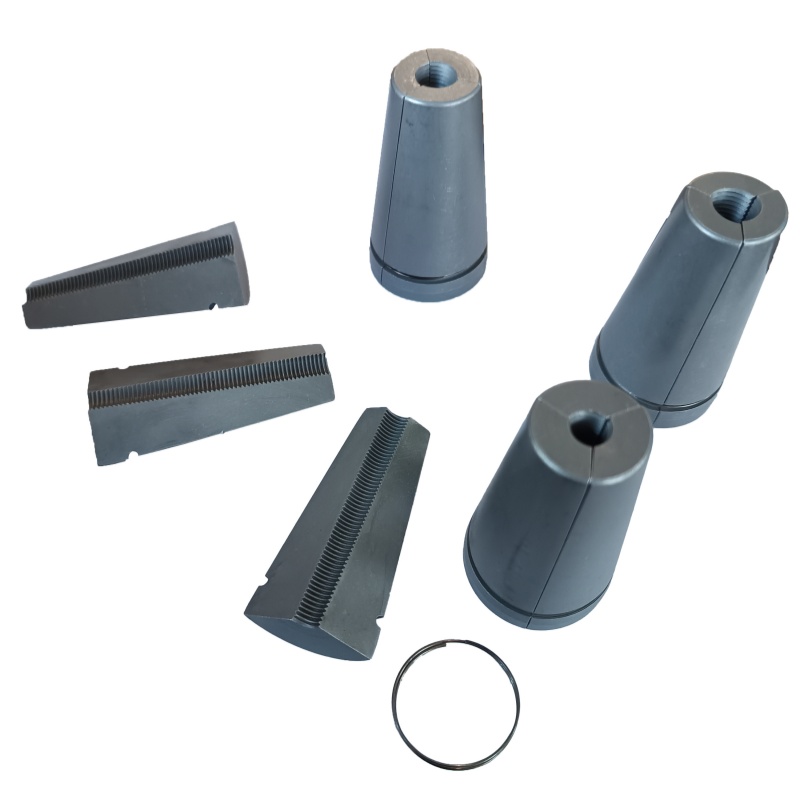

Kiler (klemplater): Sammensatt av to eller tre deler, danner en konisk klemenhet, med rygger på innsiden.

Ankerplater: Med koniske hull, hullkjeglevinkelen samsvarer med den ytre kjeglevinkelen på kilen (typisk ca. 6°55′).

Ankerputer: Overfør trykket til betongen og spiller en lokal bærende rolle.

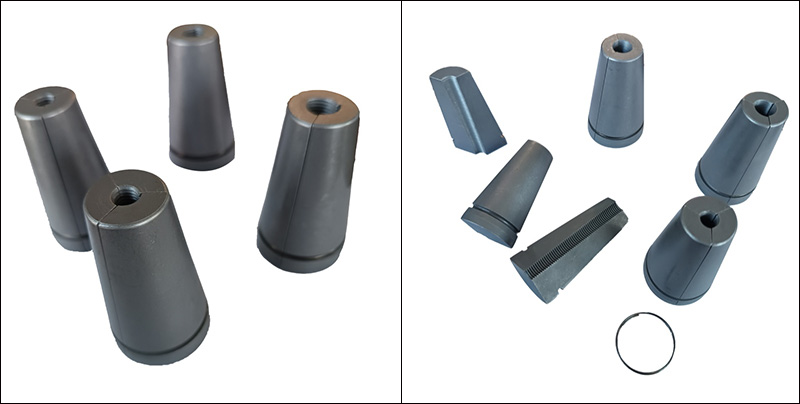

Anchor Wedges for Post Tension Griping

（2） Arbeidsprosess

Spenningstrinn: Spennejekken strekker ståltrådene. På dette tidspunktet er ankerkilene for etterspenningsgrep ennå ikke helt kilt inn, og ståltrådene kan bevege seg fritt.

Fikseringstrinn: Når den beregnede strekkkraften er nådd, trekkes den hydrauliske jekken tilbake for å losse. På grunn av kontakten mellom den ytre koniske overflaten av kileblokken og den indre veggen til ankerplatens koniske hull, genereres et positivt trykk.

Selvlåsende formasjon: Sammentrekningskraften til stålstrengen gjør at trykket mellom kileblokken og den koniske hullveggen øker kraftig. Når friksjonskraften er lik eller større enn sammentrekningskraften til stålstrengen, dannes det en statisk balanse mellom kileblokken og stålstrengen, samt mellom kileblokken og ankerplaten. Ståltråden er da sikkert låst.

Forspenningsretensjon: Deretter overføres spenningen til ståltrådene fullstendig til betongelementet gjennom Ankerkilene for Post Tension Griping - ankerplate - ankerpute.

（3）Selvlåsende tilstand

Hvorvidt kilen kan oppnå pålitelig selvlåsing avhenger av forholdet mellom kilevinkelen (kjeglevinkelen) og friksjonskoeffisienten. Teoretisk sett er den selvlåsende tilstanden:

Halvparten av kjeglevinkelen (α/2) ≤ arctan(μ)

Der μ er friksjonskoeffisienten mellom kilen og kjeglehullet til ankerplaten.

（4） Funksjon av tannmønsteret

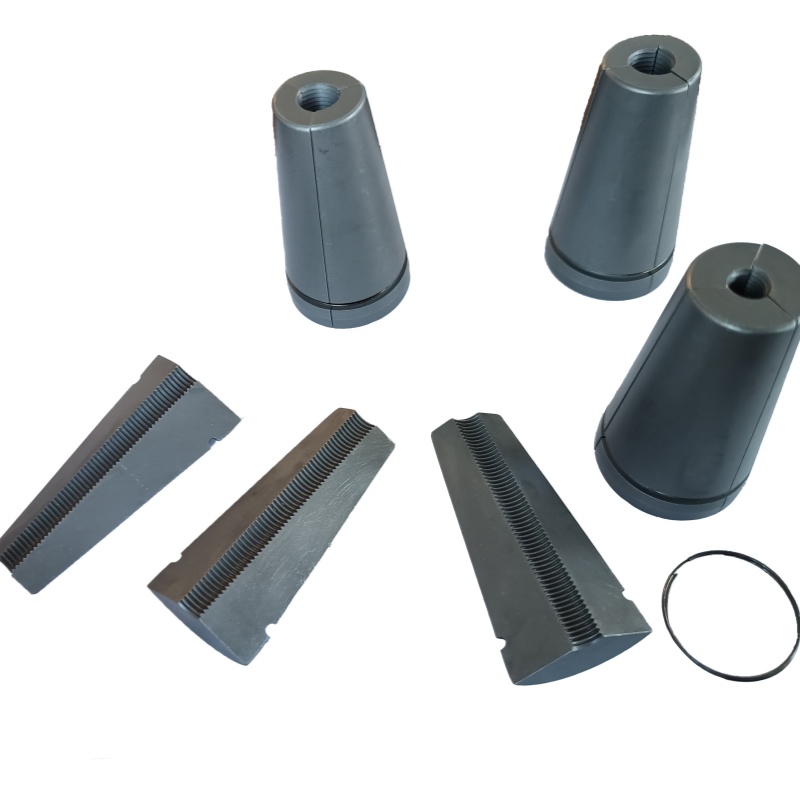

De skarpe tannmønstrene på den indre overflaten av kileblokken er en av nøkkeldesignene. Under oppspennings- og forankringsprosessene vil tannmønstrene legges inn i de bittesmå gropene på overflaten av ståltrådene, noe som resulterer i mekanisk sammenlåsing.
