Metrisk type u 12 piont flensskrue

Metrisk type U 12 Piont -flensskruer er perfekte for presise og sikre installasjoner. Xiaoguo® -fabrikken kan dekke dine behov. Vi produserer i samsvar med implementeringsstandarden til ASME/ANSI B18.2.5m-2009. Bestill nå og få de pålitelige skruene du trenger.

Send forespørsel

produktbeskrivelse

Den metriske typen U 12 piontflensskrue har 12 hjørner i hodet. Når den er strammet, har den et større kontaktområde og kan bruke et større dreiemoment. Det er en U-formet flensplate under skruen, som kan øke kontaktområdet med den tilkoblede delen og spre trykket.

Metric Type U 12 Piont Flange Screw

Funksjoner og parametere

Metrisk type U 12-punkts skruer er motstandsdyktige mot salt spray korrosjon. Bunnskåret design brukes ofte i rustfritt stål, noe som kan redusere sprekk korrosjon. Flensforseglingsflater, de er ideelle valg for skiprekkverk eller kystinfrastruktur. De kan forhindre løsne. Den serrerte flensbunnoverflaten har en meshingoverflate, som er egnet for industrielle vibratorer eller generatorbraketter som ikke krever låseskiver.

Den metriske typen U 12 piontflensskruer brukes til å feste turbineksosmanifolden. Manifold lekkasje vil redusere turbineffektiviteten. De tåler en termisk syklus på 900 ° C. Den U-formede rillen kan forhindre at flensen skjevt seg når den strammes. Når nikkel-anti-pikkemidlet påføres, vil kobberpastaen brenne av. Erstatte den hver 50 000 mil kjørt; Termisk tretthet kan føre til at eksosrøret sprenger.

Den metriske typen U 12-punkts skruer brukes til å fikse girkassedekslene til vindmøller. Turbinvibrasjon kan føre til at tradisjonelle skruer trekker seg tilbake. De kan låse dekkplaten i mer enn 20 år. Den nederste delen kan spille en rolle i støtdemping. Når du bruker et 12-punkts dreiemomentmultiplikator i en høyde, kan utilstrekkelig stramming føre til at støv kommer inn og skader girene.

Den metriske typen U 12 piont flensskrue har en ekstremt sterk festekraft. 12-vinkelutformingen gjør det mulig å tåle større dreiemoment når den strammes. I tillegg øker den U-formede flensen friksjonen, noe som gjør det vanskelig å løsne selv i et vibrerende miljø. De er veldig pålitelige og kan holde tilkoblingsdelene stabile hele tiden.

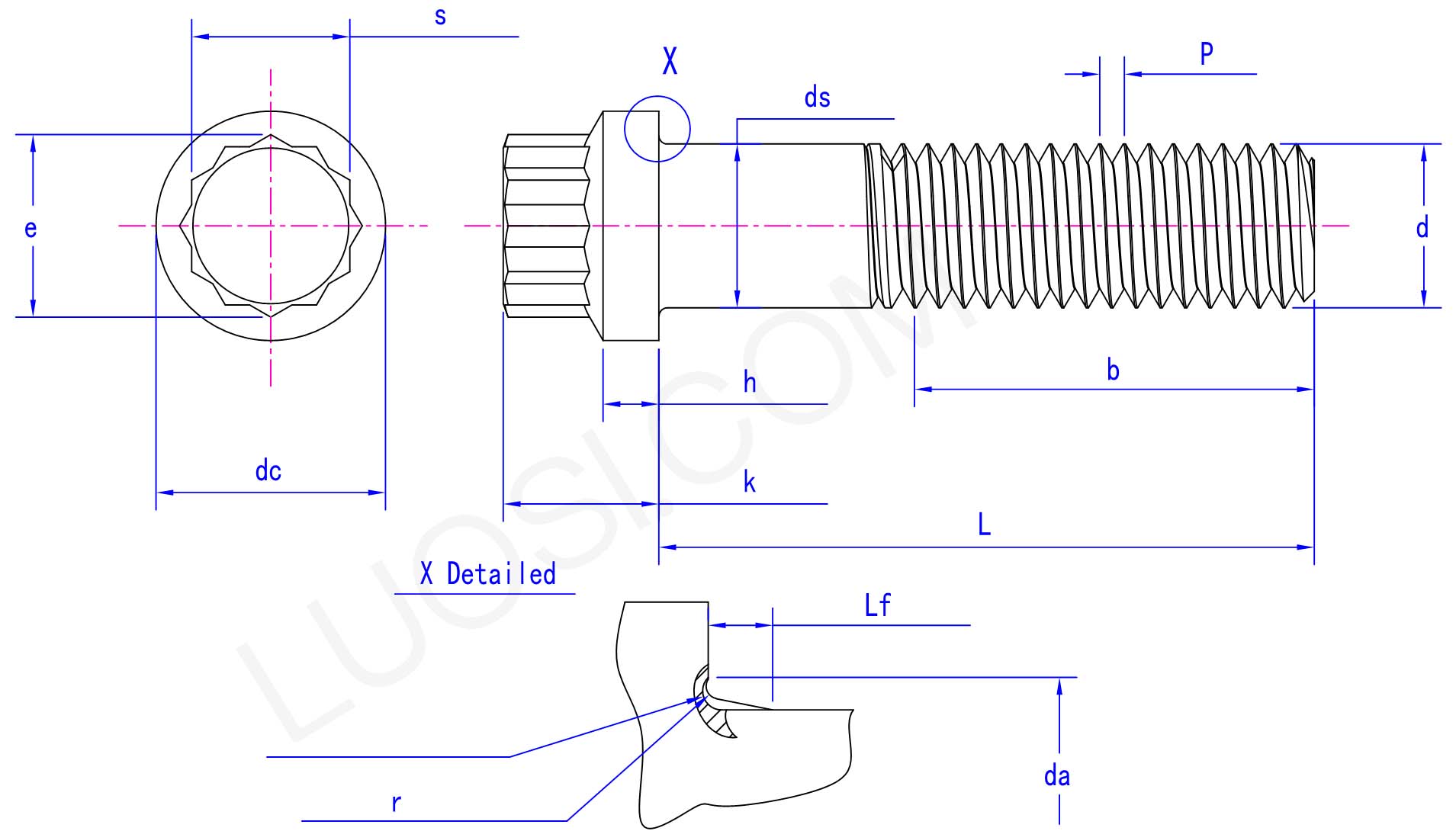

Produktparametere

Man	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds maks	5	6	8	10	12	14	16	20	24	30	36
Ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
S Maks	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
E min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
DC maks	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
DC Min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h maks	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
H min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k maks	5	6	8	10	12	14	16	20	24	30	36
K min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Ja maks	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf maks	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r maks	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
R min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
