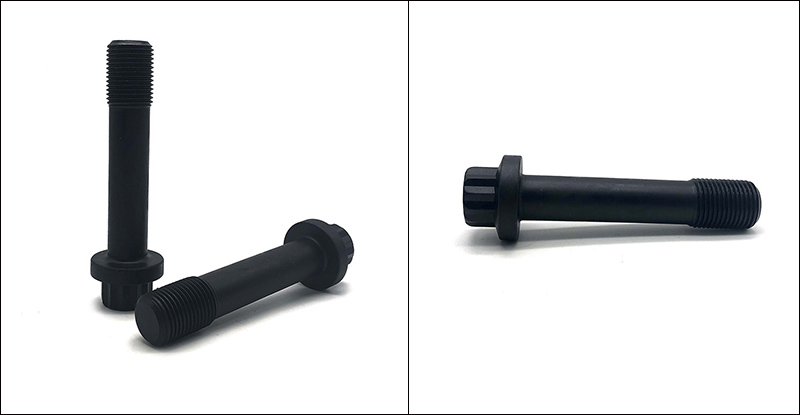

12 Spline Flensskrue

Den 12 spline flensskruen til Xiaoguo® har en 12-punkts hodedesign som perfekt matcher ringnøkkelen. Selv i et begrenset rom kan den fortsatt betjenes. Sammenlignet med det sekskantede hodet, er operasjonsplassen redusert med 50 %. Kom og spør om prøveprisen for å oppleve den raske installasjonen.

Send forespørsel

produktbeskrivelse

Introduksjon til materialer

Materialutvalget for 12 spline flensskruer er svært mangfoldig, og faller hovedsakelig i fire kategorier: karbonstål, legert stål, rustfritt stål og spesiallegeringer. Valget av materiale avhenger av dine spesifikke krav til styrke, korrosjonsbestandighet, arbeidstemperatur og kostnad.

（1）Karbonstål

Karbonstål er det mest brukte og kostnadseffektive alternativet. Gjennom ulike varmebehandlingsprosesser (quenching + temperering) kan forskjellige styrkegrader fra 4,8 til 12,9 oppnås for å møte ulike belastningskrav. Den er egnet for generell industri, bilkonstruksjoner, konstruksjon og generelt maskineri.

（2） Legert stål

Ved å tilsette elementer som krom, molybden og nikkel til karbonstål og deretter gjennomgå presis varmebehandling, kan de mekaniske egenskapene til stålet forbedres betydelig. Styrken er ekstremt høy, og den har utmerket tretthetsbestandighet og slagfasthetsegenskaper. Den 12 spline flensskruen av Alloy Steel er mye brukt i bilopphengssystemer, motorinteriør, vindturbintårnbolter og tunge anleggsmaskiner.

12 Spline Flange Screw

（3） Rustfritt stål

Kjernefordelen med rustfritt stål ligger i dets iboende korrosjonsbestandighet. Blant dem er 304 (A2) den vanligste typen og egner seg for matforedling og generelle utemiljøer; mens 316 (A4) er spesialdesignet ved å tilsette molybden, noe som gjør flensskruen med 12 splines spesielt egnet for miljøer med høy saltsprøyte og svært korrosive miljøer, som i havet, kystområder eller kjemiske anlegg, etc.

（4） Spesiallegering

De spesielle legeringsmaterialene inkluderer Chrome-Moly, Ti, høytemperaturbestandige legeringer, aluminiumslegeringer, messing, etc. De er designet for å møte de spesifikke ytelseskravene til kundene, som høytemperaturmotstand, lettvekt, ledningsevne og ikke-magnetisme. Hovedsakelig for spesielle industrielle områder som romfart, racing, medisinsk, petrokjemi og elektrisk.

12 Spline Flange Screw

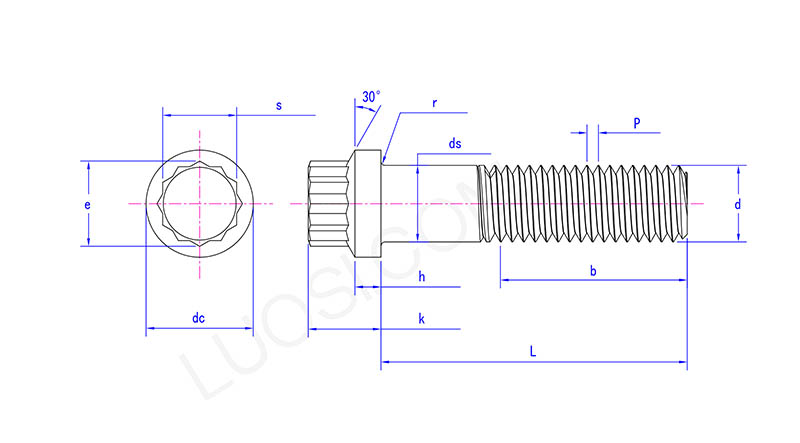

man	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc maks	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
t min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Ytelsesgrad og strekkstyrke

Ytelsesgraden er kjerneindikatoren som bestemmer styrken til flensskruen med 12 splines. De vanlige ytelsesgradene og deres tilsvarende strekkstyrker er som følger:

（1）8.8 klasse: Minimumsstrekkfastheten er omtrent 800 MPa (ca. 116 000 psi), som faller innenfor middels høy styrke og er den mest brukte.

(2).

(3).

（4） Mandarin Grade 5: Strekkstyrken er omtrent 120 000 psi, som tilsvarer den metriske 8,8-klassen.

（5）American Standard Grade 8: Strekkstyrken er omtrent 150 000 psi, som tilsvarer den metriske 10,9-graden.
