Metriske sekskantmuttere for motstandsprojeksjonssveising

Metriske sekskantmuttere for motstandsprojeksjonssveising er dimensjonert i metriske enheter og er spesielt designet for motstandspunktsveising. Under sveiseprosessen vil de små fremspringene smelte og binde seg til metallet. Leverandørene av Xiaoguo® kan gi gratis vareprøver.

Modell:BS 7670-1-4-1993

Send forespørsel

produktbeskrivelse

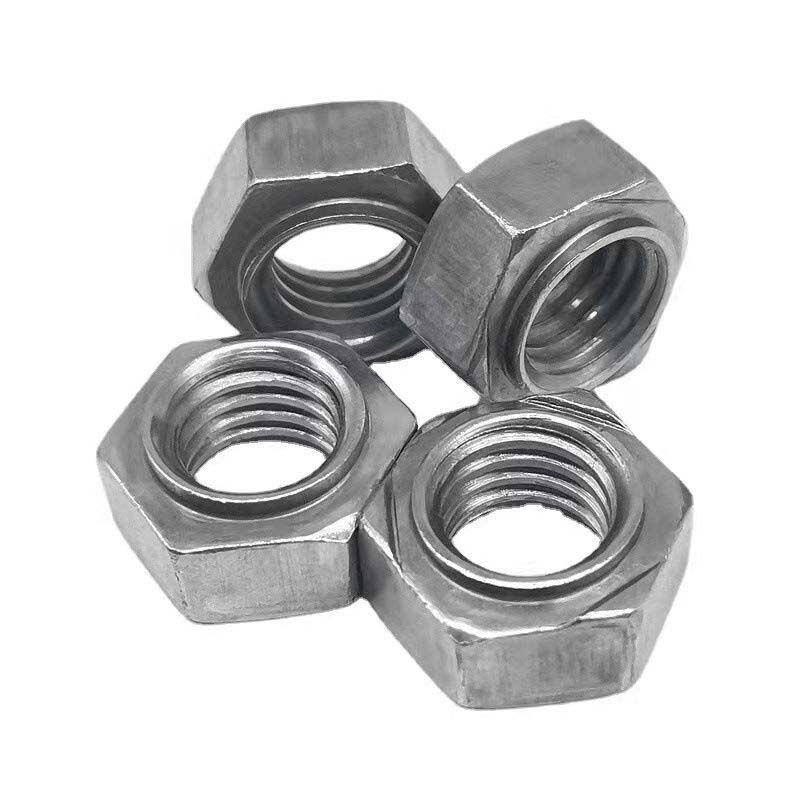

Metriske sekskantmuttere for motstandsprojeksjonssveising har en sekskantet form, noe som gjør det praktisk å bruke en skiftenøkkel for å stramme. På den ene siden av mutteren er det flere utstikkende små loddepunkter, mens det på den andre siden er standard metriske gjengede hull.

Produktdetaljer

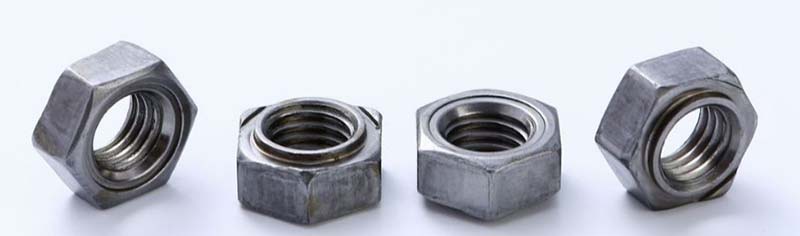

De metriske sekskantmutrene for sveising med motstandsprojeksjon har små fremspring i bunnen. Når sveiseelektrodene trykker ned, flyter strømmen gjennom disse fremspringene, og smelter øyeblikkelig fremspringene og smelter mutteren sammen med den underliggende metallplaten. Denne prosessen er rask og automatisert, og er svært egnet for store produksjonslinjer i bilindustrien eller husholdningsapparater.

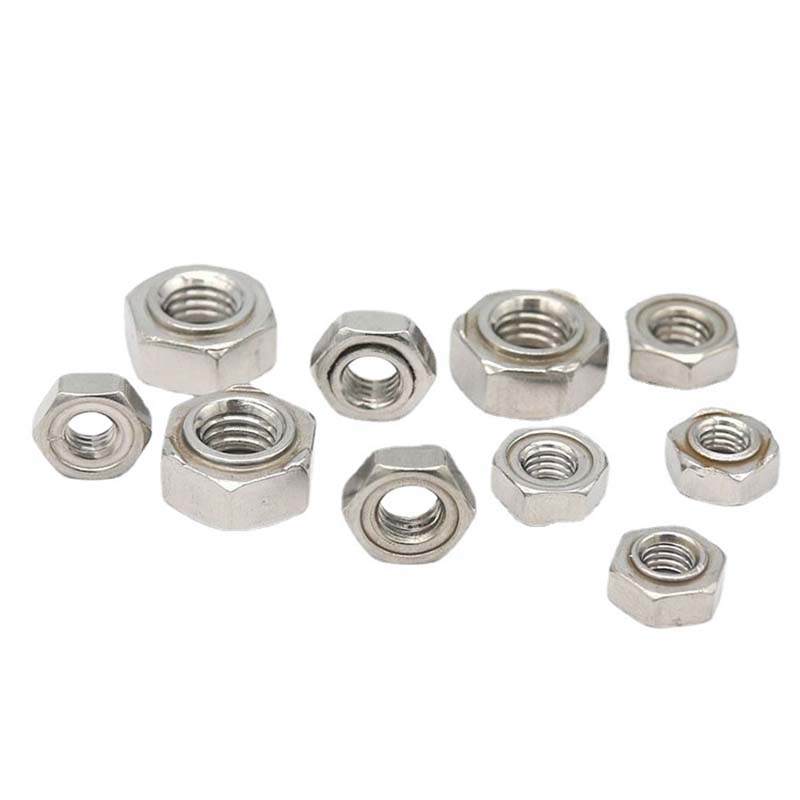

Metriske sekskantmuttere for motstandsprojeksjon sveisedeksel størrelser som M6, M8 og M10. Stigningen (for eksempel 1,0 eller 1,25) må samsvare med boltene dine. Størrelsen på sekskantmutteren (for eksempel en sekskantmutter for M6 er 10 millimeter) bestemmer den nødvendige skiftenøkkelen for det påfølgende trinnet.

man	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 maks	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
og min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h maks	0.55	0.65	0.7	0.75	0.9	1.15	1.4
t min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 maks	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s maks	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H maks	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

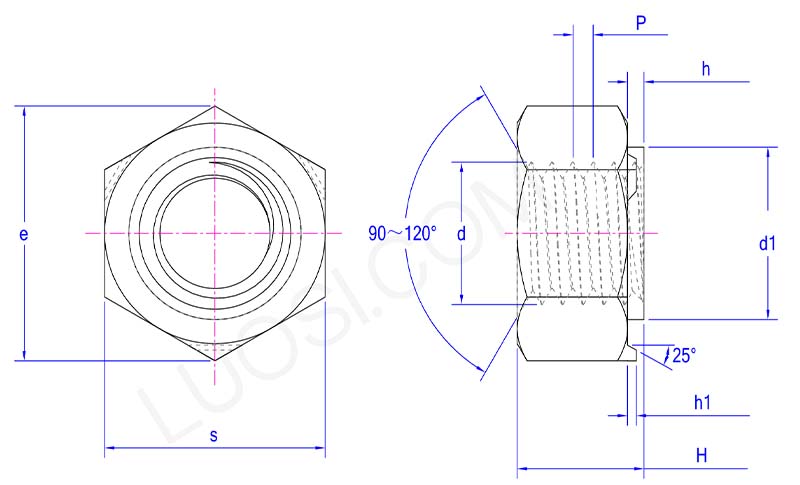

parameter of Metric hex nuts for resistance projection welding

For motstandsprojeksjonssveising, hold overflaten ren når du bruker metriske sekskantmuttere. Olje eller rust kan skade sveisen. Sørg for at elektrodene er justert og i god form. Skadede elektroder kan føre til dårlig sveising. Vær oppmerksom på "spatter" (gnist som flyr), som vanligvis indikerer en innstillingsfeil og sveisen kan ikke være sikker.

Produktfunksjoner

Metriske sekskantmuttere for motstandsprojeksjonssveising gir større dreiemoment når bolter strammes eller løsnes, og sikrer jevn, enkel drift uten å skli. De sikrer også pent innrettede sveisepunkter og jevn varmefordeling under sveising. De fester seg tett til de sveisede komponentene, og skaper en sikker forbindelse.

Metric hex nuts for resistance projection welding
