T-stil sveisemuttere med type 1A

T-stil sveisemuttere med type 1A er spesielt designet for sveising av metaller og samsvarer med 1A-spesifikasjonen, noe som sikrer en tett passform. Egnet for metallrammer, støtter eller mekanisk utstyr, den T-formede designen hjelper til med å spare plass. Xiaoguo®-fabrikken har en stor mengde varer på lager. Vi kan også tilpasse og levere produkter som oppfyller spesifikke behov.

Modell:JIS B1196-3.1-2001

Send forespørsel

produktbeskrivelse

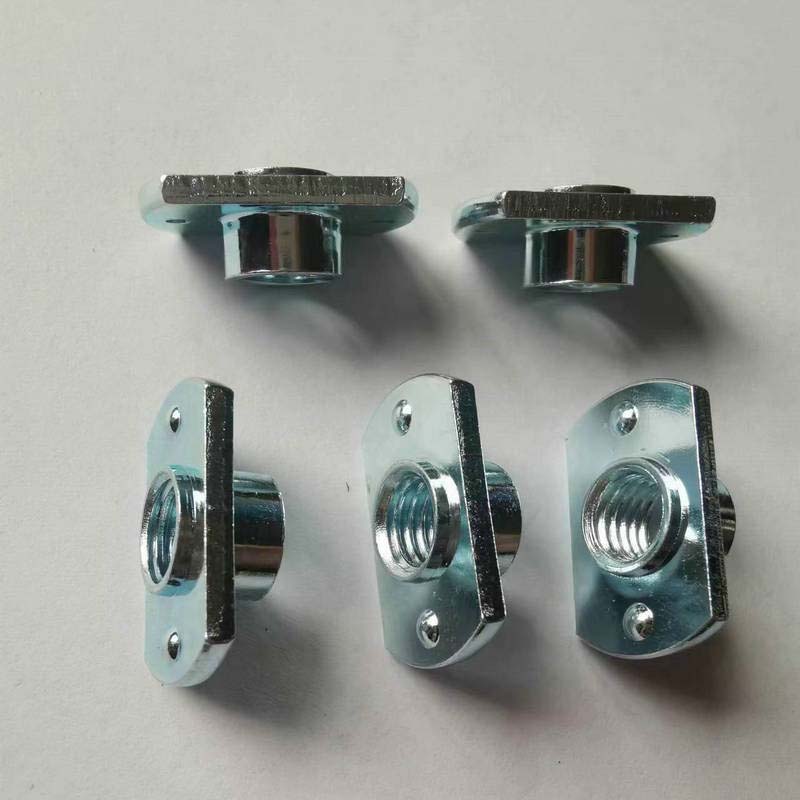

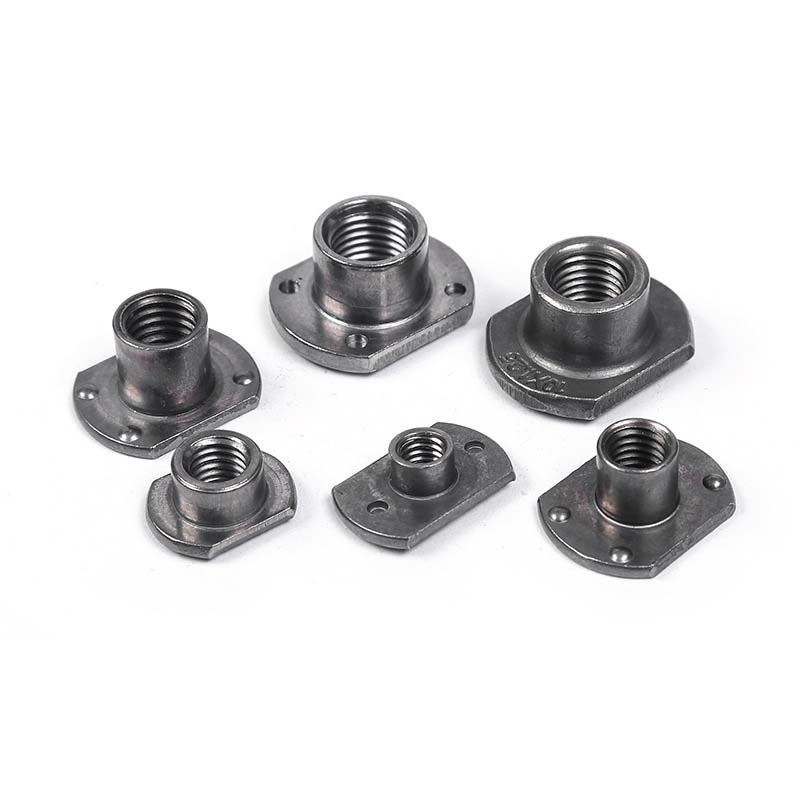

T-stil sveisemuttere med type 1A har en form som ligner bokstaven "T", med den gjengede sylindriske delen i bunnen. Det er flere små fremspring på flensen, som er spesielt designet for sveising. Spesifikasjonene for fellestråder varierer fra M4 til M12.

Produktparametere

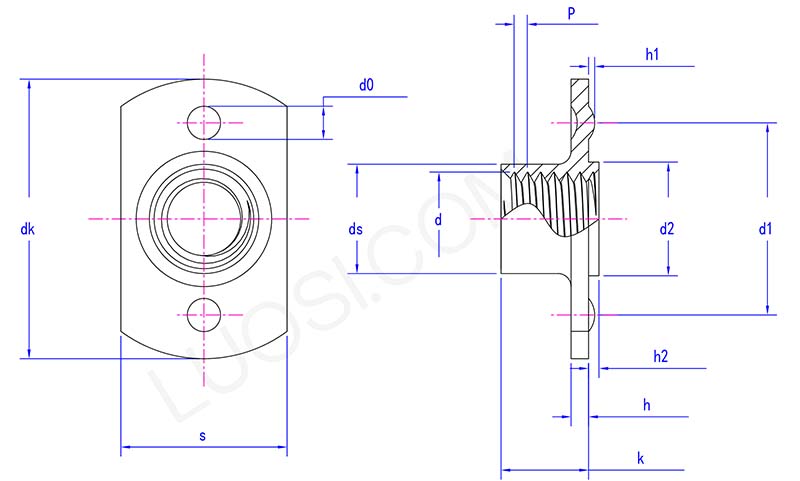

T style weld nuts with type 1A parameter

man	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
dk maks	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s maks	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds maks	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k maks	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h maks	1.4	1.4	1.85	1.85	2.3	2.3
t min	1	1	1.35	1.35	1.7	1.7
d2 maks	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 maks	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 maks	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 maks	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 maks	15.2	15.2	17.25	17.25	22.3	24.3
d1 min	14.8	14.8	16.75	16.75	21.7	23.7

Produktegenskaper og installasjon

T-stil sveisemuttere med type 1A har en karakteristisk T-formet struktur. Flensen kan øke kontaktflaten med metallplaten, fordele trykket og gjøre sveisingen sikrere. Størrelsen og høyden på sveisefremspringene på flensen er de samme, og oppvarmingen er jevn under sveiseprosessen. Trådnøyaktigheten er høy. Når bolten er skrudd inn føles den veldig glatt uten at den setter seg fast eller løsner.

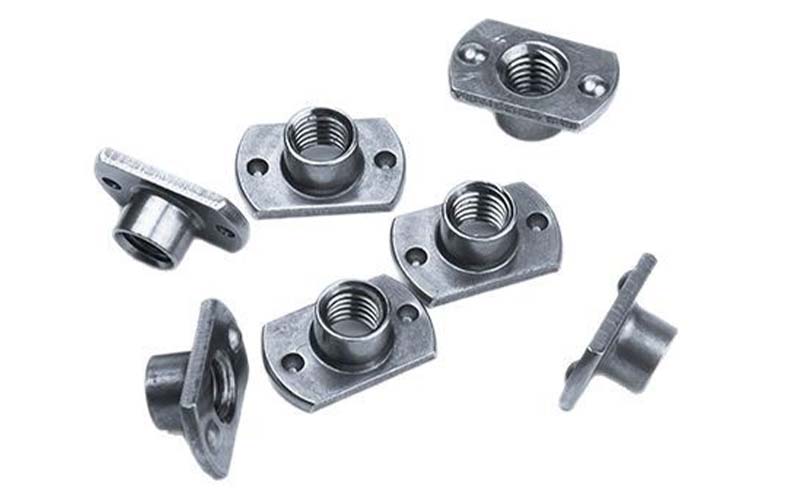

T style weld nuts with type 1A

1A T-type sveisemuttere er navngitt for sin form: den sekskantede mutterkroppen er eksentrisk montert på den rektangulære bunnplaten (flens). 1A-typen indikerer at den er designet for buesveising (MIG eller TIG) rundt kanten av flensen. "T"-designet gjør at du kan plassere de gjengede hullene på ønsket sted, selv nær kanten der en sentermutter ikke kan installeres, og det kan enkelt oppnås.

Installering av T-stil sveisemuttere av type 1A betyr å utføre sveising langs periferien av den rektangulære flensen. Mutterbunnen av typen 1A er flat og har ingen hull eller fremspring. Du kan bruke MIG eller TIG til å lage kontinuerlige sveisevulster langs flenskanten. God total fusjon er avgjørende siden dette er den eneste måten å fikse flensen på. Rengjør metallet grundig på forhånd.

1A T-type sveisemuttere er dyrere enn vanligefirkantede nøtter. Du må betale for behandlingsformen til flensen og tilleggsmaterialer. De bruker også lengre tid på å bli riktig sveiset rundt flensen. Spesielt når trådposisjonen må forskyves, bruk dem; ellers kan standardnøtter være billigere.
