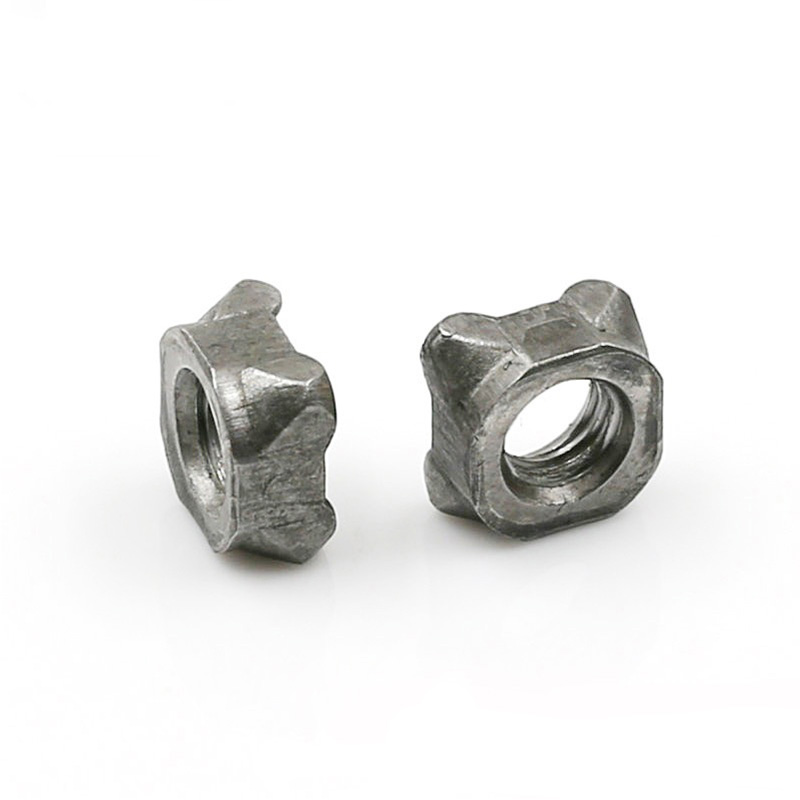

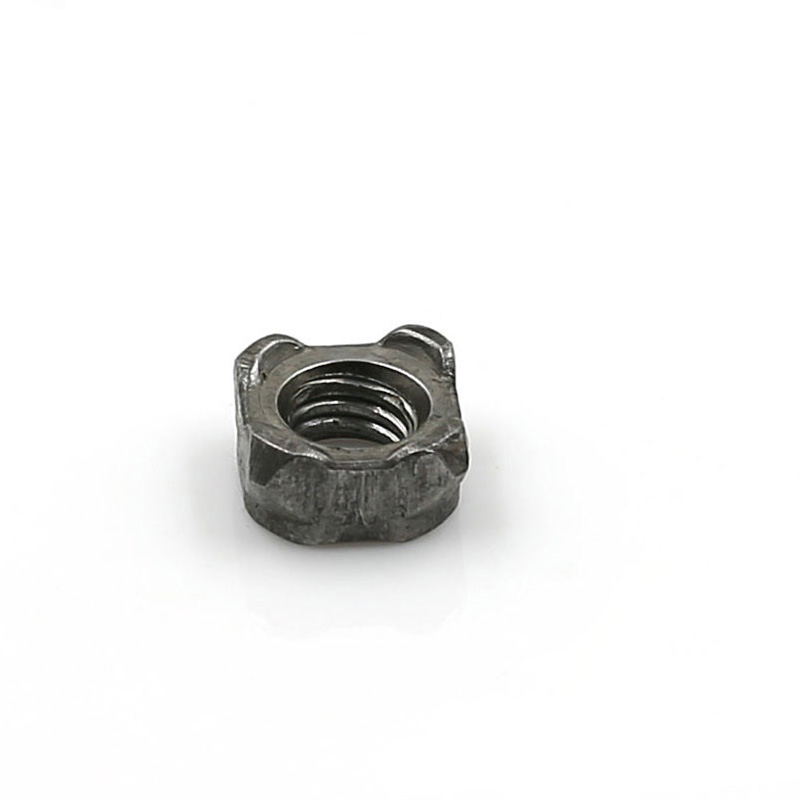

M8 firkantet sveisemutter

Er du på utkikk etter profesjonelle festemidler, kan Xiaoguo®s nyeste M8 Square Weld Nut være ditt ideelle valg. Den passer til baksiden av metallplaten. Når du installerer eksterne festemidler, er det ikke nødvendig å berøre baksiden. Den er spesielt egnet for lukkede skap.

Modell:Q 371-1999

Send forespørsel

produktbeskrivelse

Standard og nøkkeldimensjoner

M8 Square Weld Mutter er produsert i strengt samsvar med DIN 928:2013-12 standarden. Denne standarden spesifiserer dimensjoner og tekniske krav til firkantsveisemuttere med grove gjenger fra M4 til M16 og fine gjenger fra 8 mm til 16 mm. Produktkarakteren er A-karakter.

Parameter	Verdi (mm)	Toleranse
Trådspesifikasjon	M8 × 1,25	-
Kantbredde (s/sv)	14 mm	±0,3
Diagonal bredde (e)	18 mm	±0,6
Total tykkelse (m1/t)	6,5 mm	±0,3
Hodediameter (dk)	12,8 mm	-
Høyde på fremspringspunktet	1,0 mm	±0,1
Konkav punktvinkel	45°	±5°

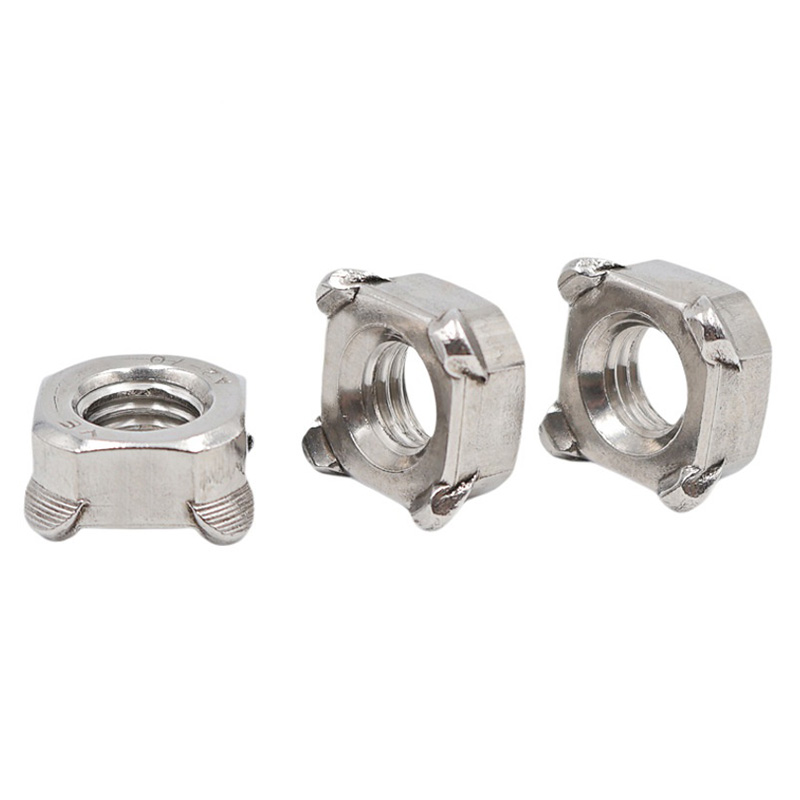

M8 Square Weld Nut

Strukturell type

M8 Square Weld Nut er delt inn i to typer basert på om den har en posisjoneringsstift eller ikke: den pinneløse typen og den pinneutstyrte typen.

（1）Ikke-pilotert

Beskrivelse:

Firkantet form, med bredden på motsatte sider 14 mm. Bunnflaten har fire halvkuleformede sveisefremspring jevnt fordelt i de fire hjørnene, uten styrestifter. Bunnflaten er flat, med en spesifikasjon på M8 × 1,25 og en presisjon på 6H.

Arbeidsprinsipp:

Under sveising oppnås posisjonering gjennom lokaliseringspinnene på den nedre elektroden eller de firkantede hullene på arbeidsstykket. De fire fremspringene smelter samtidig under motstandssveising, og danner en jevn sveisekjerne.

Gjeldende scenarier:

Når det allerede er en M8 firkantsveisemutter i det firkantede hullet på arbeidsstykket eller når posisjoneringen er pålitelig,

manuell sveising eller halvautomatiske sveiseteknikker kan tas i bruk.

Dette er egnet for kostnadssensitive applikasjoner med lave krav til posisjoneringsnøyaktighet.

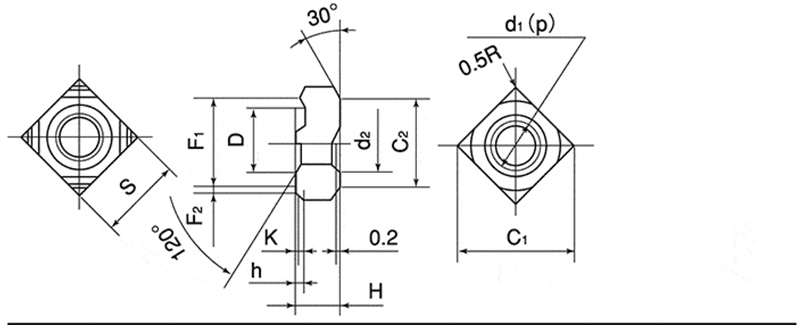

M8 Square Weld Nut

d	p	S		H		h		K	D
Nominell diameter	Pitch	BasicDimension	Toleranse	BasicDimension	Toleranse	BasicDimension	Toleranse	BasicDimenson (omtrentlig)	BasicDimension	Toleranse
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

（2）Pilotert

Beskrivelse:

Formen er firkantet, med bredden på motsatte sider som vanligvis forblir 14 mm. De fire hjørnefremspringene på bunnflaten sammen med den midtre styrepinnen er tilstede. Diameteren på styrepinnen er vanligvis 9,6 mm eller 11,6 mm (avhengig av kundens krav). Høyden på styrepinnen er 1,5 mm, 2,0 mm eller 2,5 mm, som passer til tykkelsen på grunnmaterialet. Gjengen er M8 × 1,25, med en presisjon på 6H.

Arbeidsprinsipp:

Styrepinnen settes inn i det forhåndsborede posisjoneringshullet på arbeidsstykket for å oppnå presis posisjonering og forhindre at M8 firkantsveisemutter forskyves under sveising. Samtidig blokkerer styrepinnen også effektivt sveisesprutene fra å trenge inn i det gjengede hullet til en viss grad.

Gjeldende scenarier:

Automatisert robotsveiselinje (med høye posisjoneringskrav)

Når arbeidsstykket ikke har firkantede hull og kun er plassert med runde hull

Bruksområder hvor sveiseslagg må forhindres i å blokkere gjengene
