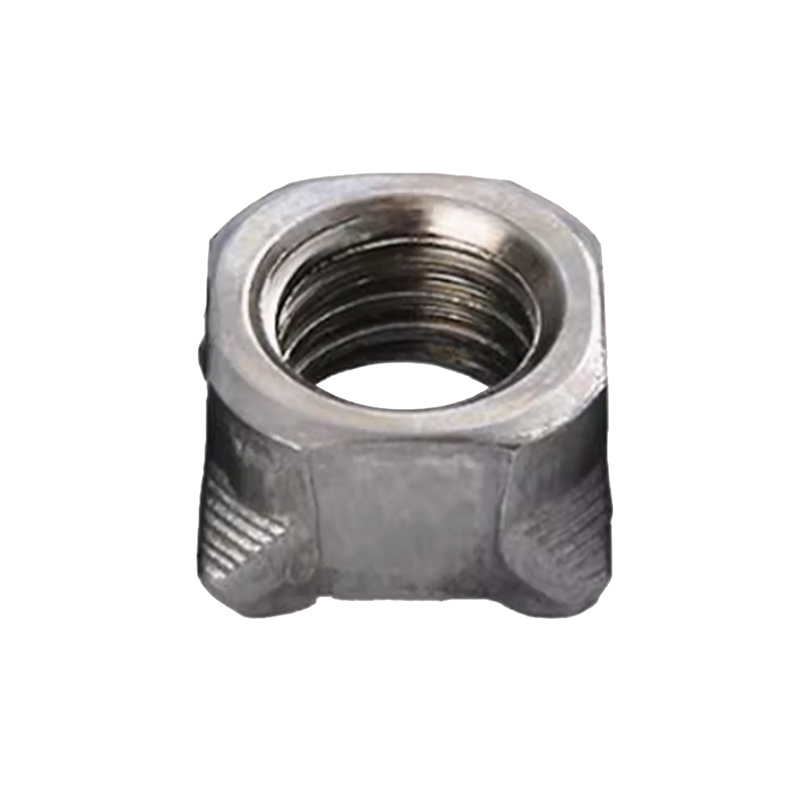

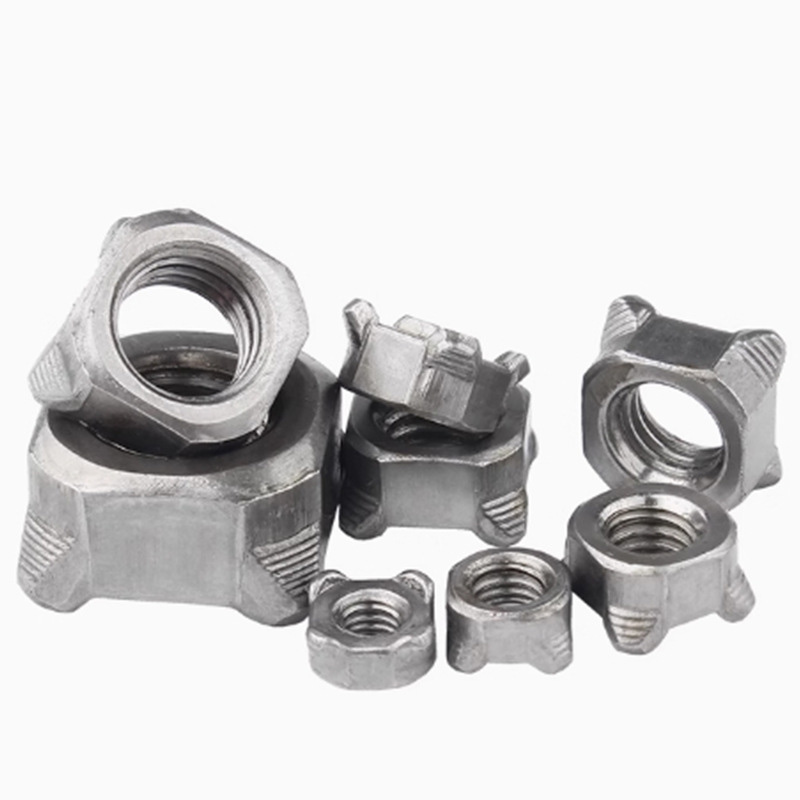

M10 firkantsveiset mutter

xiaoguo® M10 Bulk firkantsveiset mutter er produsert for å være kompatibel med en rekke sveiseparametere, noe som muliggjør rask fiksering på arbeidsstykket, reduserer installasjonstiden og forbedrer den generelle arbeidseffektiviteten.

Modell:Q 371-1999

Send forespørsel

produktbeskrivelse

Kvalitetskontroll

Kjernen i kvalitetskontrollen for M10 Square Welded Nut ligger i å sikre at de fysiske egenskapene til selve mutteren oppfyller standardene, og at den kan danne en sterk og pålitelig sveiseforbindelse med metallplaten.

【1】Følg standarden

Det første trinnet i kvalitetskontroll er å overholde relevante standarder. M10 firkantsveiset mutter følger hovedsakelig DIN 928-standarden og den innenlandske bilindustristandarden QC/T 863-2011.

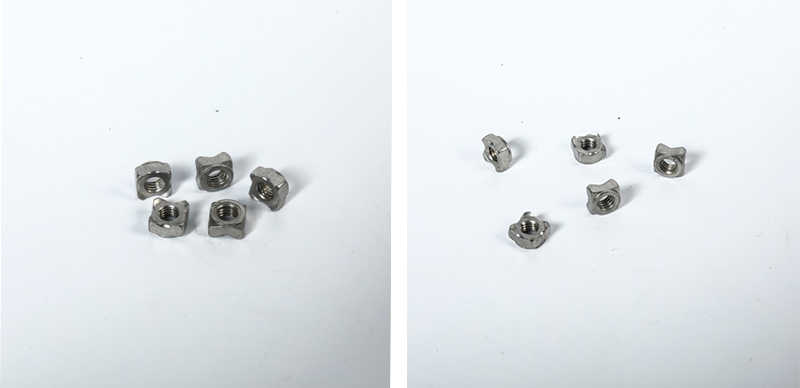

M10 Square Welded Nut

【2】 Kvalitetskontroll av råvarer

（1）Analyse av kjemisk sammensetning: Nøkkelen til sveiseytelse ligger i karboninnholdet, som må kontrolleres under 0,25 %. Det mest brukte materialet er lavkarbonstål.

（2） Inspeksjon av overflatekvalitet: Sjekk om det er sprekker, folder eller andre defekter på overflaten av råvarene for å sikre jevn fremdrift av den påfølgende kaldoverskriftsprosessen.

【3】 Kvalitetskontroll av produksjonsprosessen

（1） Kald hodeforming: Det er nødvendig å sikre at nøkkeldimensjonene som bredden og høyden på de motsatte sidene av M10-mutteren samsvarer med kravene i tegningene og DIN 928-standarden. Spesielt må konsistensen av høyden, formen og fordelingsposisjonen til de fire sveisefremspringene i bunnen garanteres.

（2）Tappebehandling: 100 % inspeksjon av gjengene til hver M10 firkantsveiset mutter utføres ved hjelp av måleblokker for å sikre at de oppfyller kravene til 6H presisjonsgrad.

（3） Varmebehandling: For å oppfylle kravene til høystyrkekvaliteter som 8 eller 10, må bråkjølings- og tempereringsprosesser utføres for å gjøre det mulig for mutterne å oppnå ønsket styrke.

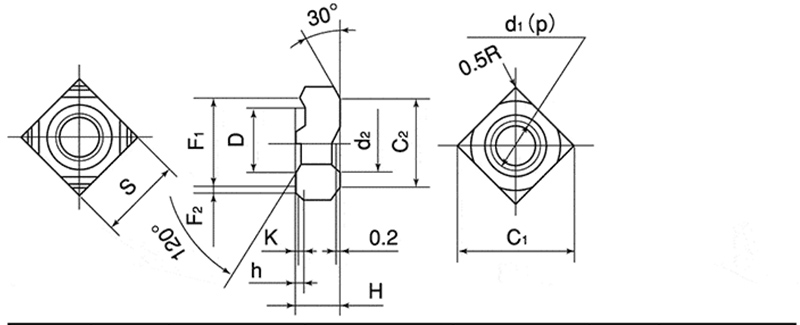

M10 Square Welded Nut

d	p	S		H		h		K	D
Nominell diameter	Pitch	BasicDimension	Toleranse	BasicDimension	Toleranse	BasicDimension	Toleranse	BasicDimenson (omtrentlig)	BasicDimension	Toleranse
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

【4】 Endelig produktinspeksjon

（1） Utseende- og størrelsesinspeksjon: Gjennom visuell inspeksjon eller automatisert bildescreening elimineres defekte produkter med overflatesprekker, grader, rust osv. Nøkkeldimensjoner inspiseres ved hjelp av verktøy som skyvelære og mikrometer for å sikre at de er innenfor toleranseområdet.

（2）Mekanisk ytelsestest: M10 firkantsveiset mutter må kunne motstå den garanterte belastningen spesifisert av standarden uten å få gjengen til å løsne eller knekke.

（3）Hardhetstest: Hardheten måles med en Rockwell eller Vickers hardhetstester.

（4） Inspeksjon av overflatebehandling: For overflatebehandlinger som galvanisering og Dacromet, må tykkelsen på belegget testes, og saltspraytester bør utføres regelmessig.
