Låseskive med høy krage

Xiaoguo® High Collar Lock Washer på lager er enkle å installere. De krever ingen ekstra spesialverktøy under bruk, har lave driftsvansker, aksepteres raskt av arbeidere og er også praktiske for vedlikehold.

Send forespørsel

produktbeskrivelse

High Collar Lock Washer er ikke alle av samme design. De er vanligvis tilpasset etter ulike krav, og det finnes flere typer. Her er de fem vanlige typene:

（1） Enkelring standardtype (den vanligste, DIN 127 / GB 93)

Den tradisjonelle åpne spiralfjærskiven, bestående av en metallring med åpning. Egnet for de fleste anti-løsningsapplikasjoner med lav til middels belastning, og det er også den mest vanlige og mest brukte High Collar Lock Washer på markedet.

（2）Dobbel-ring Heavy-duty (DIN 128)

Den har to ringer, én mer enn standardtypen. Den har større elastisitet og bedre vibrasjonsmotstand. Den brukes i tungt maskineri, kjøretøychassis og områder med høy vibrasjon.

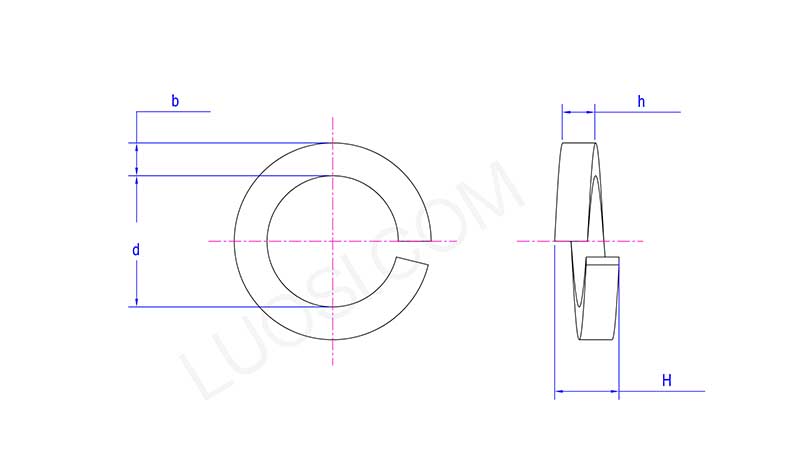

High Collar Lock Washer

man	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d maks	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
t min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H maks	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

（3）Bølgeformede fjærskiver

De er ikke spiralformede, men har en bølget form med flere topper og daler. De brukes på steder hvor plassen er ekstremt begrenset, men det fortsatt kreves elastisitet, for eksempel påføring av fortrykk på lagre.

（4）Skiveformet fjærskive (Belleville skive)

Formen er konisk, ligner en liten tallerken. Den tåler ekstremt høyt trykk og brukes på steder som krever høyfast fjærkompensering, som termisk ekspansjon og sammentrekning, slitasjekompensasjon, etc.

（5） Tannet låseskive (innvendige tenner / ytre tenner, DIN 6797 / DIN 6798)

Den har takkinger rundt kanten og biter seg inn i overflaten av arbeidsstykket etter å ha blitt strammet, og gir utmerket anti-skli ytelse. Den brukes hovedsakelig i områder som krever elektrisk ledningsevne (som jordledninger), eller for anti-løsing av små skruer.

Vanlige materialer

High Collar Lock Washer trenger god elastisitet og evne til å opprettholde elastisiteten. Derfor er valg av materialer veldig viktig. Her er noen vanlige typer materialer:

Fjærstål (65Mn / 70 stål / 82B)

Et vanlig materiale med den høyeste bestillingshastigheten, som gir god valuta for pengene og utmerket elastisitet. 65Mn er det mest brukte materialet for High Collar Lock Washer, med en hardhet som vanligvis varierer fra 42 til 50 HRC (omtrent 420 til 510 HV). Denne hardheten er tilstrekkelig til å opprettholde elastisiteten samtidig som det er usannsynlig at den går i stykker.

Rustfritt stål SUS304 / SUS316

304 rustfritt stål brukes hovedsakelig i fuktige, utendørs eller områder med rengjøringskrav (matutstyr, medisinsk utstyr). 316 rustfritt stål er mer motstandsdyktig mot kloridionkorrosjon og brukes i marin engineering og kjemisk industri.

Karbonstål (08F / 10# / 45#)

Brukes for lavlastede, ikke-kritiske deler; den elastiske overflatebehandlingen krever galvanisering for å forhindre rust.
