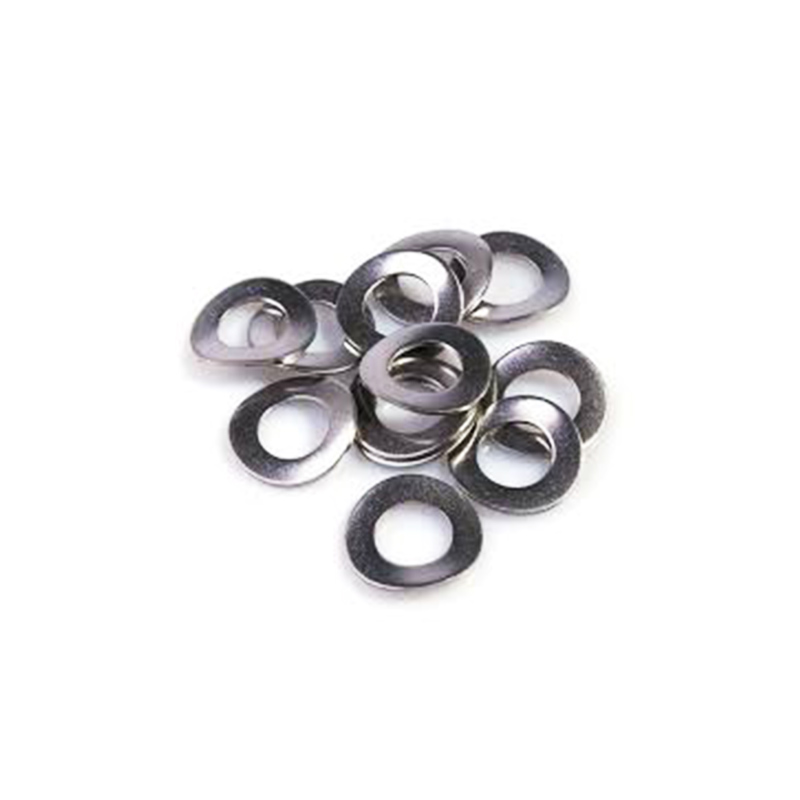

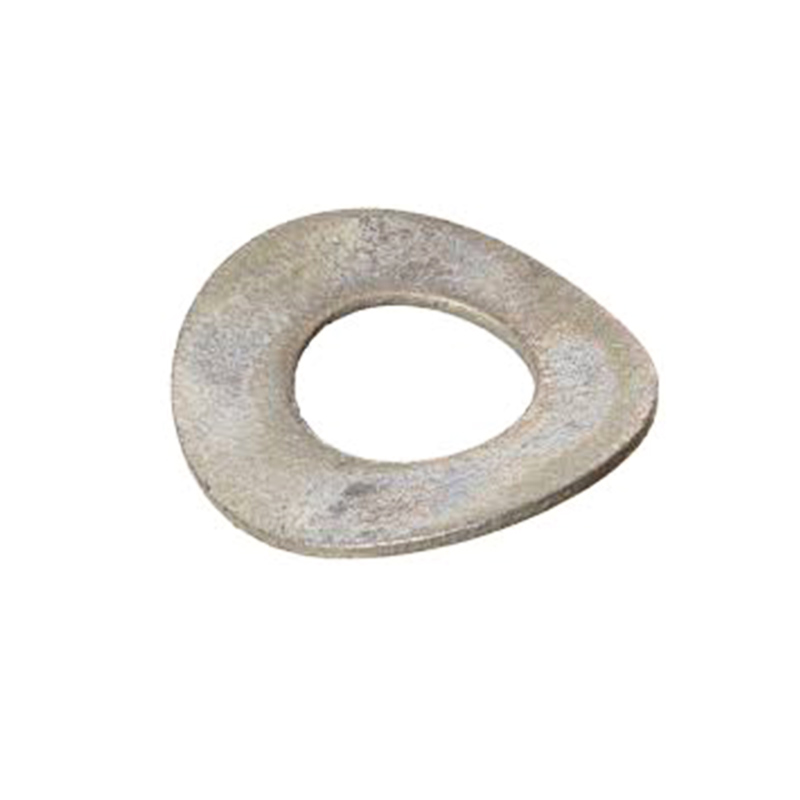

DIN 137A spesifikasjoner Buede fjærskiver

Arbeidsprinsippet til DIN 137A Spesifikasjoner Buede fjærskiver er basert på den elastiske deformasjonen av metall.

（1）Fri tilstand (ikke installert)

DIN 137A spesifikasjoner Buede fjærskiver er ikke flate i sin naturlige tilstand, men har en bueformet bule (enkeltbølge) eller flere bølger (flere bølger). På dette tidspunktet har den en naturlig høyde H, som er større enn tykkelsen t på pakningen.

（2）Kompresjonsprosess (stramming av boltene)

Når boltene eller mutrene er strammet, klemmes skivene mellom bolthodet/mutteren og arbeidsstykket. Etter hvert som strammekraften øker, blir den bueformede eller bølgete formen gradvis flatet ut.

Under monterings- og tiltrekkingsprosessen presser den nedre delen av bolten den bueformede strukturen flat, noe som får skiven til å generere elastisk tilbakeslagsspenning.

（3） Vedlikeholde forhåndsbelastningen (arbeidstilstand)

Etter at DIN 137A-spesifikasjonene buede fjærskiver er flatet ut, ønsker den alltid å gå tilbake til sin opprinnelige bueform. Denne gjenopprettingskraften omdannes til et kontinuerlig aksialtrykk som presser mot bolthodet og overflaten av arbeidsstykket.

Etter at tiltrekkingen er fullført, opprettholder skiven en kontinuerlig omvendt elastisk spenning, og presser konstant mot hodet på bolten og overflaten til den tilkoblede komponenten.

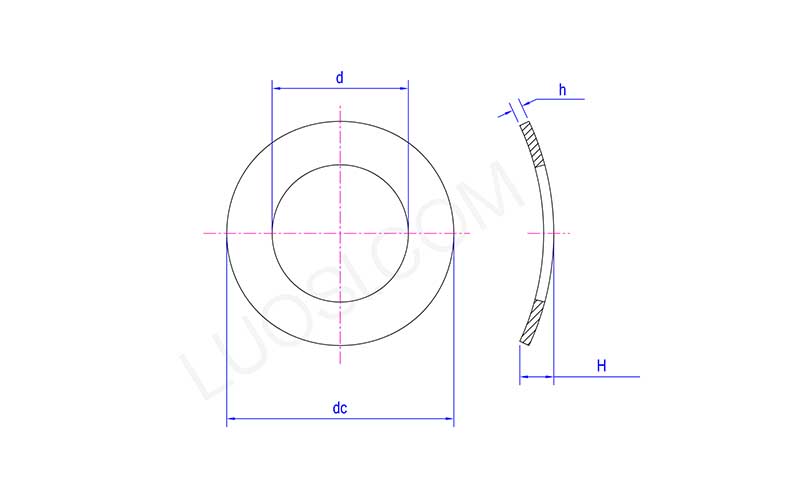

man	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc maks	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Tilpasset DIN 137A-spesifikasjoner Buede fjærskiver

Xiaoguo® lar deg tilpasse DIN 137A-spesifikasjoner Buede fjærskiver slik du trenger. Du kan endre størrelse, antall bølger, materiale, overflatefinish eller til og med emballasjen. På den måten passer hver skive nøyaktig til designet ditt.

（1）Indre diameter ID / Ytre diameter OD

Fra M2 til M100 eller større kan både indre og ytre diameter tilpasses i henhold til tegningene.

Presisjonsinstrumenter liten størrelse (M2–M5), tungt maskineri stor størrelse (M36–M100)

（2） Tykkelse t

Felles rekkevidde: 0,3 mm – 3,0 mm. For spesielle krav kan den være tynnere eller tykkere.

Når lastkontroll og aksial plass er kompakt.

（3） Materialer

Fjærstål, rustfritt stål A2/A4, 17-7 PH, fosforbronse, berylliumkobber, Inconel, etc.

Vanlig høy elastisitet, rustsikker, høy temperatur / eksplosjonssikker / ikke-magnetisk

（4） Overflatebehandling

Galvanisering, Dacromet-belegg, svartning, fosfatering, nikkelplettering, passivering, treverdig krompassivering, etc.

Anti-rust, smøring, isolasjon, forbedring av friksjonskoeffisient

（5）Emballasje

Plastposer + papirbokser, tilpassede etiketter, blandede emballasjesett, små bokser i detaljhandel, strekkoder for ytre bokser, etc.
