Sekskantflens sveisemuttere

Kina-produsenten Xiaoguo® Hexagon flens-sveisemuttere er laget av høykvalitets legert stål av klasse 10.9, med presis behandling. Strekkstyrken overstiger 1000 MPa. Sveisepunktene er stabile, bæreevnen er høy, og en testrapport kan fås.

Send forespørsel

produktbeskrivelse

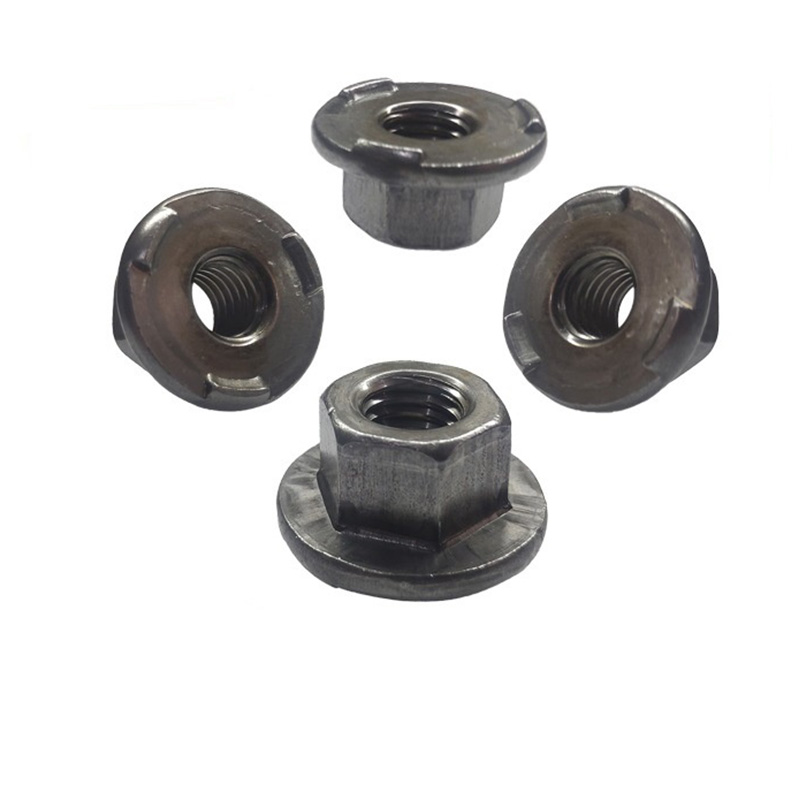

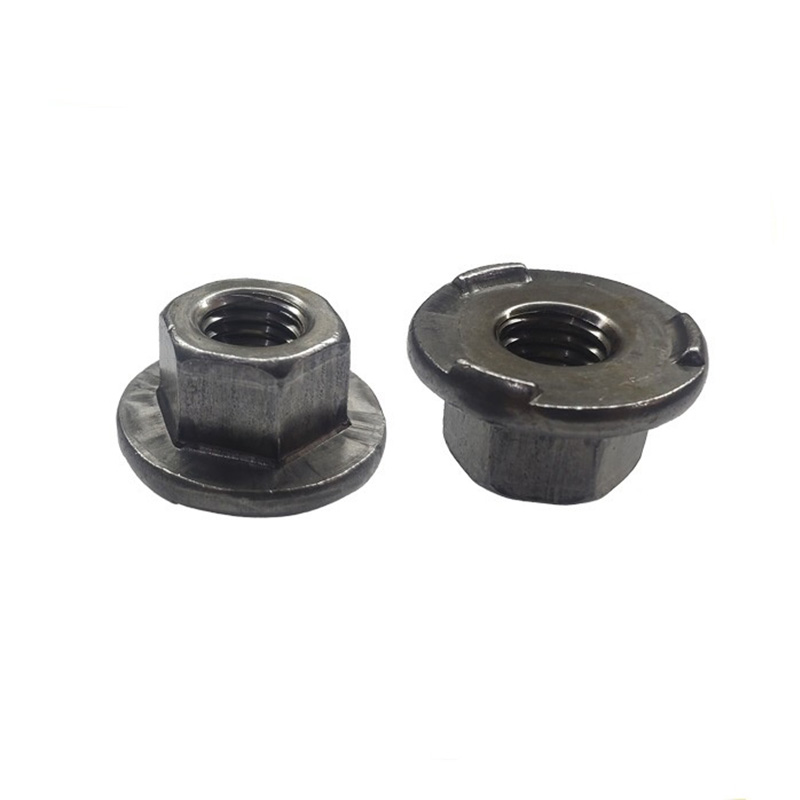

Heksagon flens sveisemutre er en spesiell feste med en sirkulær flens i bunnen og en sekskantet form på toppen. Bunnflaten av flensen har vanligvis tre sveisefremspring (eller kalt bosser). Denne mutteren sveises fast til metallplaten gjennom motstandssveising (boss-sveising) etter smelting av fremspringene, og oppnår dermed en permanent gjengeforbindelse.

Sammenlignet med vanlige sveisemuttere har Hexagon flens-sveisemuttere en flensoverflate som kan erstatte flate skiver for å fordele trykket og beskytte tynnplatekomponenter fra å bli knust. Samtidig gjør det sekskantede hodedesignet det praktisk å bruke standardnøkler eller stikkontakter for boltmontering. Dette produktet er mye brukt i scenarier for gjengede tilkoblinger av tynne metallkonstruksjoner som bilkarosserier, husholdningsapparater, elektriske skap og mekanisk utstyr.

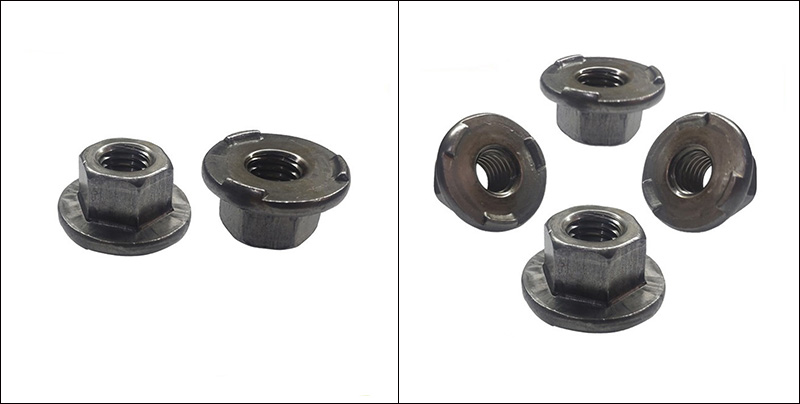

Hexagon Flange Weld Nuts

Kjerne strukturelle funksjoner

Den strukturelle utformingen av Hexagon flens-sveisemuttere er sentrert rundt tre hovedmål: "pålitelig sveising, presis posisjonering og praktisk montering". De strukturelle kjernetrekkene kan oppsummeres som følger:

（1） Sekskanthode

Form: Vanlig sekskant. Dimensjonene på motsatte sider samsvarer med ISO/DIN-standardtoleransene.

Funksjon: Den kan enkelt strammes med en fastnøkkel eller en pipenøkkel, uten behov for spesialverktøy.

Fordel: Kompatibel med vanlige sekskantmuttere, forenkler montering og vedlikehold på stedet.

（2） Flensbase

Form: Forstørret flensoverflate

Funksjon: Øk kontaktflaten med arbeidsstykket, fordel trykket og hindre at tynnplatematerialet deformeres.

Bytt ut de flate skivene og reduser antall komponenter og monteringstrinn.

Fordeler: Forbedrer tilkoblingssikkerheten og reduserer de totale kostnadene.

（3）Sveiseprojeksjoner

Dette er den mest avgjørende egenskapen som skiller sekskantflensmuttere fra vanlige flensmuttere.

Trekk	Beskrivelse
Mengde	Standarddesignet består av 3 deler, jevnt fordelt ved 120° langs bunnflaten av flensen.
Form	Sfærisk eller konisk topp, med glatt og avrundet topp uten skarpe kanter.
Høyde	0,5 - 0,8 mm (justerbar i henhold til tykkelsen på grunnmaterialet)
Funksjon	① Under motstandssveising smelter fremspringene først og danner en stabil smeltet kjerne; ② Trepunkts automatisk sentrering oppnås for å forhindre sveiseforskyvning; ③ Når det ikke er i ferd med å sveise, kan arbeidsstykket midlertidig holdes på plass, noe som letter posisjoneringen av den automatiserte produksjonslinjen.
Fordeler	Sveisegjennomtrengningen er jevn, posisjoneringsnøyaktigheten er høy, og den er egnet for robotisert automatisert sveising.

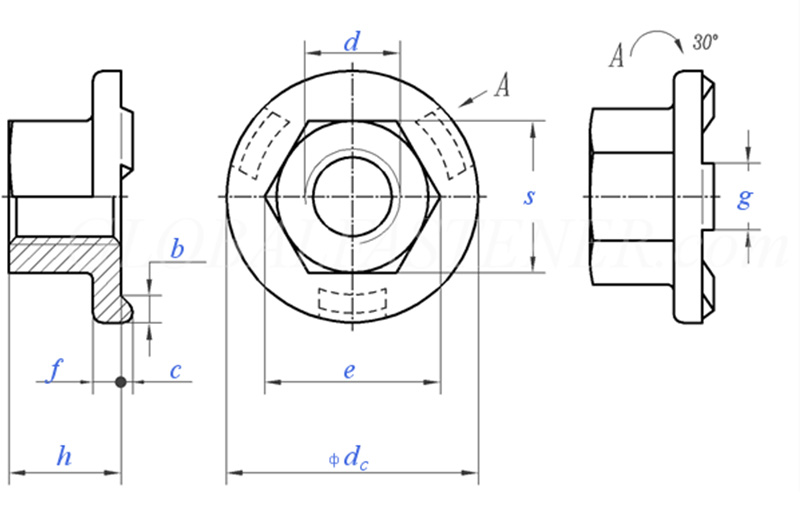

Hexagon Flange Weld Nuts

Trådstørrelse			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Grov trådstigning		0.8	1	1.25	1.5	1.75	2	2
P	Fin trådhøyde		/	/	/	/	15	1.5	1.5
C	Nominell størrelse	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	maks		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maks		8.5	10.9	14	17.5	20	23	26
f	Nominell størrelse	±0,25	1.7	2	2.5	3	3	4	4
g	Nominell størrelse	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maks		5	7	10	13	15	17	19.5
S	maks		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maks=nominell størrelse		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
per 1000 enheterskg			/	5.7	12.2	21.8	29.4	45.8	/
