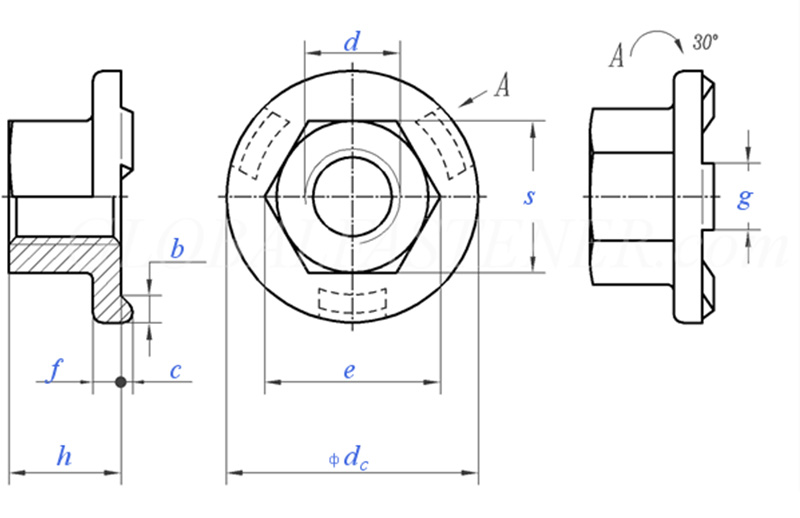

Sekskantflens sveisemuttere

Sveiseprosess

Kjernesveiseprosessen til sekskantflens-sveisemutrene er motstandspunktsveising. Det er en effektiv og pålitelig tilkoblingsmetode. Arbeidsprinsippet er genialt: Mutterens flensoverflate er utstyrt med nøye utformede fremspring. Når sveisestrømmen går gjennom, blir disse fremspringene områdene med høyest konsentrasjon av motstand. Under det enorme trykket smelter de raskt, og danner derved en sterk sveisekjerne. Arbeidsprosessen kan deles inn i fire trinn:

（1）Plassering og trykksetting

Det automatiske matesystemet plasserer sekskantflens-sveisemutrene nøyaktig på grunnmaterialet. De øvre og nedre elektrodene påfører det forhåndsinnstilte trykket, og sikrer en tett passform mellom mutteren og metallplaten.

（2）Elektrisk oppvarming

En strøm på flere tusen ampere gikk gjennom fremspringene på et øyeblikk, noe som førte til at området under dem raskt smeltet.

（3） Trykkretensjon og krystallisering

Etter at strømmen er kuttet, fortsetter elektrodetrykket å opprettholdes, slik at det smeltede metallet avkjøles og krystalliserer under trykk, og danner en tett sveisekjerne.

（4）Tilbakestill og fullføring

Elektroden løftes, og en sveisesyklus er fullført. Den sveisede mutteren er integrert med metallplaten, og gjengestyrken er vanligvis høyere enn selve grunnmaterialet.

Nøkkelprosessparametere

For å oppnå den mest ideelle sveisekvaliteten for sekskantflens-sveisemutrene, er nøyaktig kontroll over følgende tre nøkkelparametere av avgjørende betydning:

（1）Sveisestrøm

Dette er den primære faktoren som påvirker sveisestyrken. Hvis strømmen er for lav, vil det resultere i ufullstendig sveising; hvis den er for høy, kan den forårsake sprut eller til og med "gjennombrenning" av sekskantflens-sveisemutrene.

（2） Elektrodetrykk

Det er nødvendig å sørge for tilstrekkelig trykk for å sikre at arbeidsstykket er tett i kontakt, men for høyt trykk kan for tidlig knuse fremspringene, og dermed svekke sveiseeffekten.

（3）Sveisetid

Den er vanligvis veldig kort (noen titalls millisekunder) og brukes til å kontrollere varmetilførselen, og forhindrer at mutteren overopphetes.

Ta sveisingen av en 1,5 mm lavkarbonstålplate med en vanlig M8 sekskantflens-sveisemutter som et eksempel. Referanseparametrene er:

Elektrodetrykk: 2,5 - 4,0 kN

Sveisestrøm: 8 - 11 kA

Sveisetid: 8 - 15 sykluser (omtrent 0,16 - 0,3 sekunder)
