DIN137A Buet fjærskive

DIN137A Curved Spring Washer produsert av Xiaoguo® Factory har en unik design. Denne utformingen kan gi stabil aksial forspenningskraft mellom komponenter som lagre, eliminere aksial klaring, forhindre at skivene rister, og dermed unngå å påvirke den generelle bruken.

Send forespørsel

produktbeskrivelse

DIN137A Curved Spring Washer er en elastisk metallpakning med en enkelt eller flere bueformet bøyestruktur. Den genererer elastisk forspenningskraft gjennom sin egen buedeformasjon og monteres under boltene og mutrene. Den brukes til å eliminere gapet i tilkoblingen av festemidler, opprettholde forspenningskraften, kompensere for termisk ekspansjon eller slitasje og motstå moderate vibrasjoner.

Navn	DIN137A Buet fjærskive
Materiale	Rustfritt stål/legert stål/karbonstål/messing/fjærstål
Standarder	DIN137A
Tråd	Metrisk/metrisk
Størrelser	M2-M12
Fullfør	Sink/Sort/Naturlig/annet
Tilpassbar	JA
Prøve	JA

Struktur Introduksjon

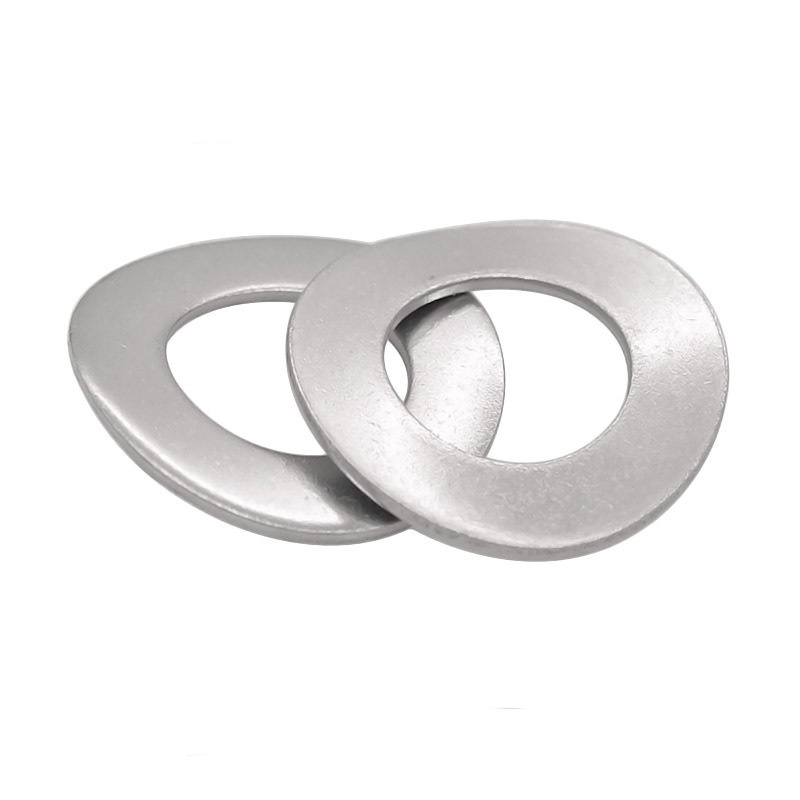

Hvordan ser strukturen til en DIN137A Curved Spring Washer ut? Enkelt sagt er det en liten metallring med en bueform.

【Total form】

DIN137A Curved Spring Washer er ikke en vanlig flat skive. Hvis du holder den i hånden, vil du se at den buler ut av seg selv, ikke forblir flat. Avhengig av hvordan den buler, er det hovedsakelig to strukturer:

（1） Enkeltbølgebueform (som en liten buebro)

Hele skiven har en enkelt bueform, med midten høyere og sidene lavere, som ligner en minibuebro. I fri tilstand er dens naturlige høyde mye større enn tykkelsen. Når den er flatet ut, vil den generere en omvendt skyvekraft.

（2）Multi-bølge (som bølgete potetgull)

Vaskemaskinen har to eller enda flere bølger, med toppene og dalene vekslende og løkker rundt omkretsen. Når denne strukturen er komprimert, er deformasjonen ikke like betydelig som for en enkelt bølge, men elastisiteten er mer jevn.

Disse to typene skiver er begge komplette sirkulære ringer, med et hull i midten og ingen kutt rundt kantene. Tykkelsen på materialet er den samme hele veien.

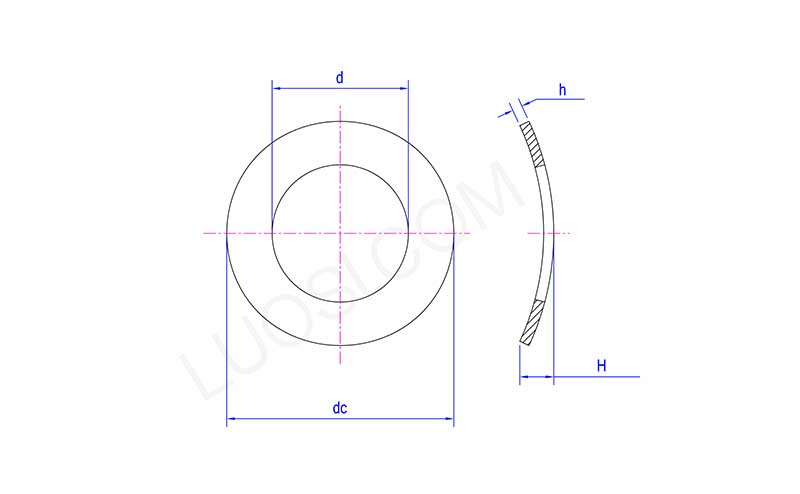

DIN137A Curved Spring Washer

man	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc maks	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Nøkkelstrukturelle deler】

（1） Bueformet kontur (kjerne)

Pakningen er ikke flat i fri tilstand; i stedet presenterer den en enkelt bueoverflate (som en buebro) eller flere krusninger (som bølger) langs den sirkulære retningen.

Denne buede/bølgeformen er kilden til elastisitet.

（2）Lukket sløyfe, ikke-skjærende

DIN137A Curved Spring Washer er en komplett ring uten spiralkutt.

（3）Seksjon med jevn tykkelse

Tykkelsen på pakningen er jevn over hele omkretsen, uten noen gradvis endring eller lokal tynning.

（4） Forholdet mellom ytre diameter og indre diameter

Forholdet mellom ytre diameter og indre diameter påvirker stivheten og støtteområdet til skiven.
