Kragelåseskive

Sammenlignet med andre typer anti-løsende deler har Collar Lock Washer produsert av Xiaoguo® Factory en tynnere tykkelse. Når de brukes, sparer de mer plass og opptar mindre plass, noe som gjør dem egnet for kompakte strukturer.

Send forespørsel

produktbeskrivelse

Grunnen til at Collar Lock Washer kan spare plass uten å ofre låseeffekten ligger i den nøyaktige separasjonen av dens tykkelse og ytre diameter design fra dens funksjon: den ytre diameteren er gjort mindre for å lette installasjonen i trange rom, mens tykkelsen gjøres tykkere som en fysisk kompensasjon for mulig tap av låsekraft etter reduksjon av ytre diameter.

Hovedårsaken: En tynn ytre diameter betyr ikke en helt tynn form; snarere er det en "tykk kjerne og tynne kanter"-konfigurasjon.

（1） Ytre diameter (OD): Mindre

Installer den trygt i de blinde hullene, på baksiden av de innvendige sekskantskruene, eller i de begrensede områdene omgitt av andre komponenter.

（2） Tykkelse: Tykkere

Kompenser for mulig tap av fjærelastisitet på grunn av reduksjonen i ytre diameter til Collar Lock Washer, sørg for at den kan støtte installasjonsoverflaten, og garantere at låsekraften ikke reduseres.

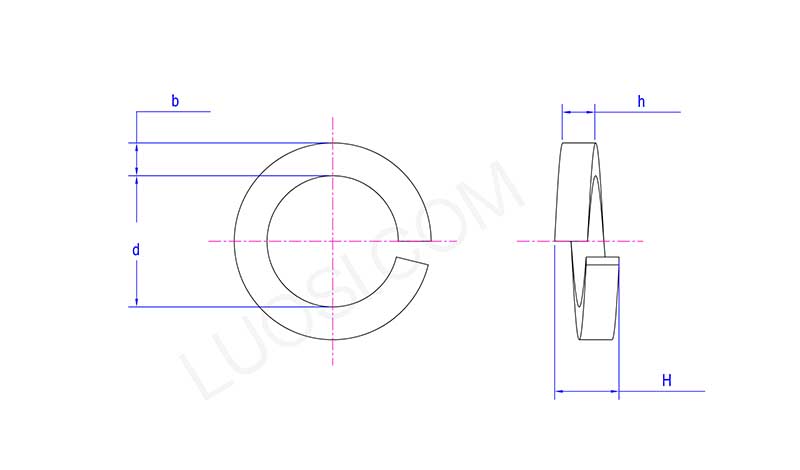

Collar Lock Washer

man	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d maks	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
t min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H maks	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Typiske bruksscenarier for plassbesparende

Collar Lock Washer-festeanordningen brukes hovedsakelig i situasjoner der det kreves høystyrke anti-løsning innenfor trange rom, spesielt når den brukes sammen med hylster.

（1） Biler og racerbiler

Brukes i svært pålitelige kompakte rom som motorer, fjæringer, drivlinjer osv., samtidig som det oppnås vektreduksjon og sikkerhet.

（2） Luftfart og militær

Brukes i flymotorer, cockpiter og andre anledninger hvor vekt og plass er svært begrenset. Collar Lock Washer brukes ofte i montering av motorer, flykropper og landingsutstyr for å sikre pålitelighet under ekstreme forhold. I tillegg er denne typen skive også ofte brukt i flere festeapplikasjoner i militære kjøretøy, helikoptre og jagerfly.

(3) Presisjonsmaskineri og industriell automasjon

Brukes i trangt utstyr som presisjonsbehandlingsutstyr, industrimaskiner, robotledd og automatiserte samlebånd. Fordi den ytre diameteren er mindre, passer den lett der plassen er begrenset og håndterer den høye innrettingsnøyaktigheten som presisjonsmontering krever.

(4) Elektrisk og elektronikk

Brukes inne i elektroniske enheter, kontakter, paneler og lignende spots. Denne Collar Lock Washer gir deg solid låsing uten å trenge ekstra skiver - en kompakt måte å holde ting tett under vibrasjon.

(5) Tungindustri og konstruksjon

I tungt maskineri, anleggsutstyr og konstruksjonsstål gjør den kompakte størrelsen til denne vaskemaskinen den til et godt valg for ingeniører som trenger pålitelig vibrasjonsmotstand og anti-løsning.

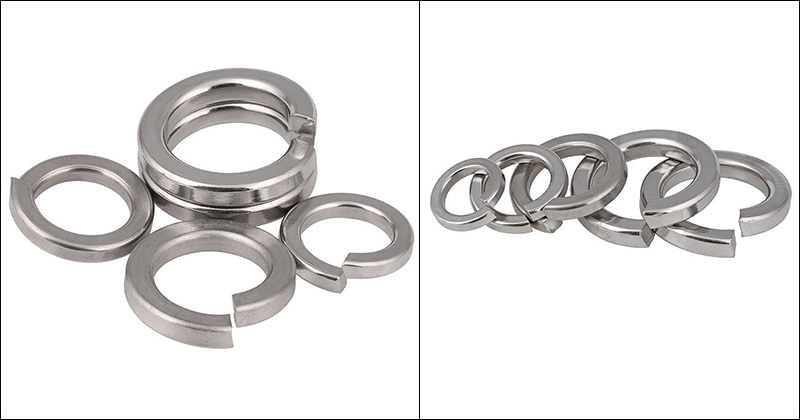

Collar Lock Washer
