12-punkts flensskrue

Plasser umiddelbart en bestilling på Xiaoguo® 12-punkts flensskrue i bulk. Dette produktet har en unik 12-punkts hodedesign, og er laget av 12,9-legert stål som har gjennomgått herdings- og herdingsprosesser, med en ultimat strekkstyrke som overstiger 1200 MPa, som er egnet for bruk i tunge deler av motoren.

Send forespørsel

produktbeskrivelse

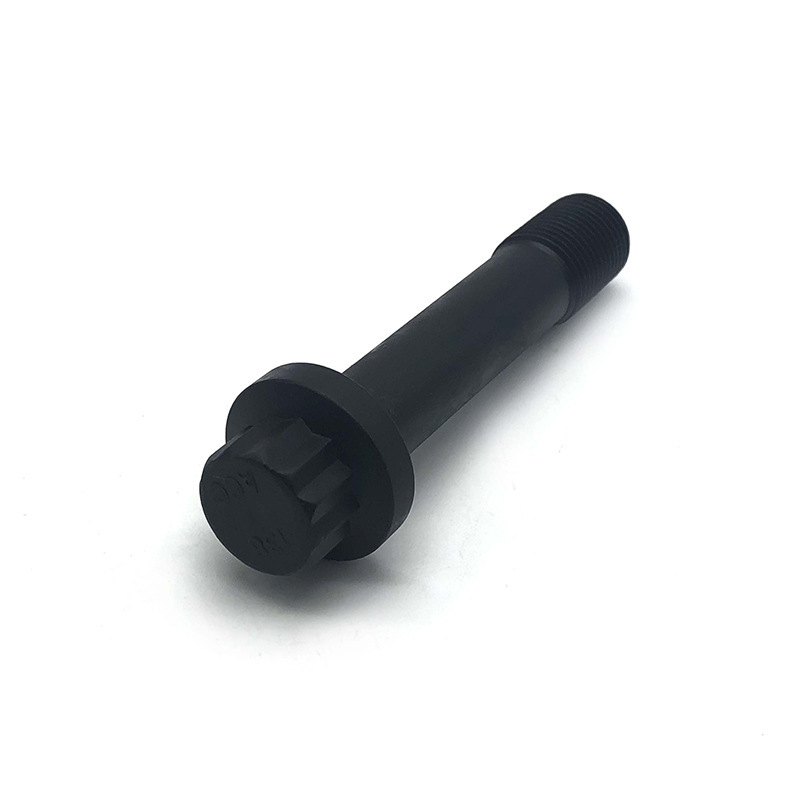

12-punkts flensskruen er en høyytelses festeanordning med et hode med tolv hjørner og en forstørret flensstøtteflate i bunnen. Hodeformen har en dobbel sekskantet design, som kombinerer tolvpunktsdriften og en integrert flensstruktur, spesielt designet for høyt dreiemoment og motstand mot vibrasjonsløsing.

Denne 12-punkts flensskruen brukes ofte i biltransmisjonssystemer, motorblokker, flymotorer og industrielt utstyr med høy styrke. Det er en ideell løsning for å erstatte tradisjonelle sekskantede bolter og innvendige sekskantede sylindriske skruer. Den tolvsidige drivoverflatedesignen tillater bruk av ringnøkkel eller tolvsidige hylser, som muliggjør 30° reposisjoneringsoperasjon i trange områder sammenlignet med standard sekskantede hoder, noe som resulterer i høyere installasjonseffektivitet.

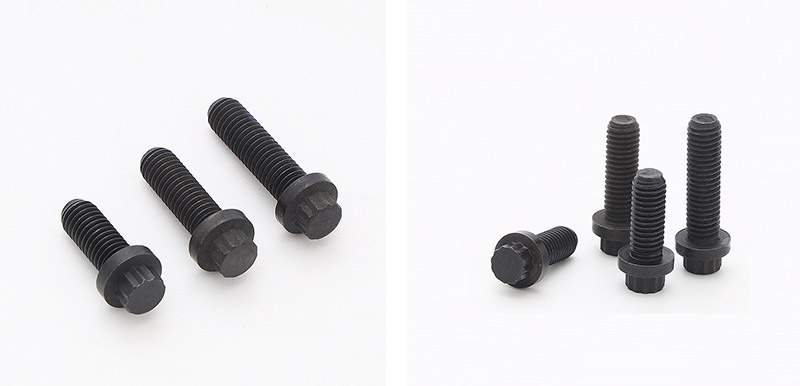

12 Point Flange Screw

Kjernefordel

Kjernefordelene med 12-punkts flensskruen gjenspeiles hovedsakelig i følgende aspekter:

（1）Tolvpunktshodetype

Flere kontaktflater: Tolvpunktshodetypen har dobbelt så mange kontaktflater som det sekskantede hodet, noe som gjør at det tåler høyere tiltrekkingsmoment uten å skade hodet.

Skyvevinkelrisikoen er lav: Kraftfordelingen er mer jevn, noe som gjør den egnet for bruksområder som krever høy forspenning.

（2） Integrert flens

Selvstendig flensoverflate: Ingen ekstra pakninger kreves. Den takkede eller pregede strukturen i bunnen av flensen samarbeider med overflaten av arbeidsstykket, og genererer sterk friksjonskraft.

Høy vibrasjonsmotstand: Den kan opprettholde forbelastningen selv i et vibrerende miljø, egnet for dynamiske belastningsområder.

（3） Enkel installasjon, sparer plass

30° rotasjon: Tolvpunktshodet kan roteres 30° for å settes inn i skiftenøkkelen for omplassering. Dette sparer halvparten av plassen sammenlignet med 60° rotasjon av det sekskantede hodet. Egnet for begrenset plass.

（4） Stort lagerområde

Den forstørrede flensoverflaten øker kontaktflaten: sprer effektivt trykket og forhindrer at myke materialer som aluminium og støpejern deformeres.

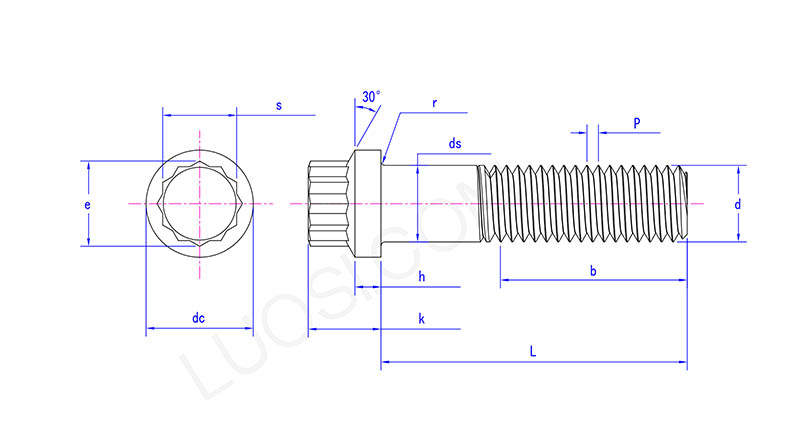

12 Point Flange Screw

man	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc maks	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
t min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Alternative sekskantskruer

Kompatibilitet med ytre hodediameter: 12-punkts flensskruen har samme hullstørrelse som standard sekskantet sylindrisk hodeskrue, slik at den kan erstattes direkte uten å endre hullposisjonen, og den er også mer holdbar.

（6） Komplett utvalg av høystyrkekvaliteter

Dekker 8,8 klasse, 10,9 klasse, 12,9 klasse og rustfritt stål A2-70/A4-80, og oppfyller behovene til alle scenarier, fra generelle maskiner til ekstrem tung belastning.

（7）Rike korrosjonsbestandige løsninger

Tilby ulike overflatebehandlinger som elektro-galvanisering, varmgalvanisering, Dacromet-belegg, sink-nikkel-legering og sverting, egnet for innendørs, utendørs, marine og kjemiske miljøer, etc.

（8）Bredt spekter av bruksområder

Biler (motorer, girkasser, chassis), romfart (motorrammer, landingsutstyr), vindkraft, gruvedrift, petrokjemikalier, skip, generelt maskineri, etc.
