Vibrasjonsbestandig klemmutter

Denne unike deformasjonen skaper en flush, vibrasjonsbestandig skjøt hvor den vibrasjonsbestandige klintmutteren er sikret. Kvalitetstråder starter med produkter fra Xiaoguo®-produsenter.

Modell:QIB/IND S

Send forespørsel

produktbeskrivelse

Etter at de er laget, får vibrasjonsbestandige klemmutter ofte overflatebehandlinger for å hjelpe dem å motstå rust bedre og se bedre ut. Vanlige inkluderer sinkbelegg - klar, gul eller svart kromat - som gir anstendig beskyttelse. Det er også sink-nikkel-legering som fungerer enda bedre mot rust. For rustfrie stålmuttere brukes passivering for å gjøre deres naturlige motstand så god som mulig. Hvilken behandling du velger avhenger av hvor mutteren skal brukes og hvordan den skal se ut. Måten vibrasjonsbestandige clinching-muttere er installert på, holder naturligvis dette belegget intakt akkurat der skjøten er, noe som er viktig.

Produktparameterdetaljer:

Vibrasjonsbestandige klemmutterstørrelser er standardisert ganske nøye. Hovedspesifikasjonene inkluderer trådstørrelse – som metrisk fra M3 til M12, eller imperial fra #4-40 til 1/2"-13 UNC/UNF. Det er også hodestilen – sekskant, firkantet, rund – pluss hodediameter, skaftdiameter og lengde, og størrelsen på clinch-delene (som riflet ytre diameter og høyde), sammen med total høyde.

En viktig ting er at pilotdiameteren må matche tykkelsen og egenskapene til materialet den skal inn i. Produsenter gir detaljerte ark som viser minimum og maksimum arktykkelse, hullstørrelse (hvis det er forhåndshullet) og installasjonskraften som trengs for hver type vibrasjonsbestandig låsemutter.

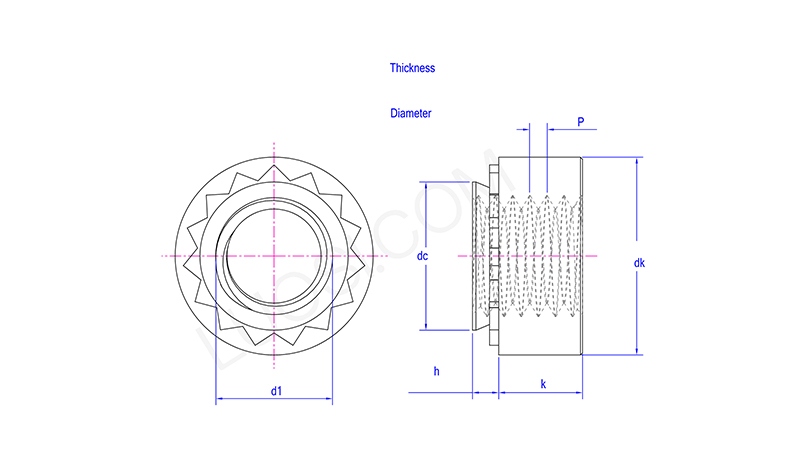

man	M2-0	M2-1	M2-2	M2,5-0	M2,5-1	M2,5-2	M3-0	M3-1	M3-2	M3,5-0	M3,5-1
P	0.4	0.4	0.4	0.45	0.45	0.45	0.5	0.5	0.5	0.6	0.6
dc maks	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.73	4.73
dk min	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.85	6.85
dk maks	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	7.35	7.35
k min	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
k maks	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75
h koder	0	1	2	0	1	2	0	1	2	0	1
h maks	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97
Tykkelse på monteringsplate min	0.8	1	1.4	0.8	1	1.4	0.8	1	1.4	0.8	1
Diameter på monteringshull min	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.75	4.75
Diameter på monteringshull maks	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.83	4.83
d1	M2	M2	M2	M2,5	M2,5	M2,5	M3	M3	M3	M3,5	M3,5

Hvor sterk er forbindelsen gitt av en vibrasjonsbestandig låsemutter?

En mutter som er satt inn, gir en veldig sterk forbindelse. Du kan se hvor sterk den er på to ting: hvor vanskelig det er å presse den gjennom arket (uttrykkskraft) og hvor godt den motstår å snurre når det er trykk på den (motstand mot uttrekksmoment).

Hvor sterk den er avhenger av mutterens størrelse, hva den er laget av, hvor tykk arket er og hva arket er laget av, og hvor godt det ble installert. Mye av tiden er den like sterk som en sveisemutter.
