Type SC Shackles

Den holdbare utformingen av type SC-sjakler sikrer motstand mot korrosjon, noe som gjør dem ideelle for marine og industrielle miljøer. Tilpassede emballasjealternativer fra Xiaoguo® beskytter produktene under langtransport.

Modell:JIS B2801-2-1977

Send forespørsel

produktbeskrivelse

Type SC-sjakler blir dyppet i smeltet sink (varmforsinking) for å lage deres beskyttende belegg. Dette hjelper dem med å holde seg mot saltspray i 500+ timer under testing. Sinklaget går i utgangspunktet sammen med metallet under for å blokkere rust, solskader og kjemisk søl.

Trenger du noe tøffere, kan disse sjaklene også sprayes med et epoksypulverbelegg. De kommer vanligvis i lys sikkerhetsgul, så de er lette å få øye på, men du kan også velge andre farger. Finishen forblir jevn slik at ting som tau eller kjeder glir lettere mot dem, noe som bidrar til å forhindre slitasje på det de er koblet til.

Vi laseretser lastnumrene og sertifiseringsinfo rett på metallet. Den forblir lesbar i årevis og vil ikke falme av, pluss at etseprosessen ikke påvirker sjakkelens styrke.

Størrelse

Type SC-sjakler kommer i 10 standardstørrelser, med pinnediametre fra 1/4" til 1-1/2". Deres arbeidslastgrenser (WLL) går fra 0,75 tonn til 55 tonn. Hver og en er stemplet med sin WLL, materialkvalitet (som klasse 8 eller 10), og et batchnummer for sporing.

Baug-til-baug-designet fordeler belastningen jevnt, og de er bygget med en sikkerhetsfaktor på 6:1, høyere enn de fleste bransjer krever. Egendefinerte størrelser er tilgjengelige fraXiaoGuo® fabrikk, ta kontakt med ingeniørteamet vårt for å bekrefte lastspesifikasjonene. Vi kan også tilby dimensjonsdiagrammer og CAD-filer for å hjelpe deg med å installere disse sjaklene på utstyret ditt.

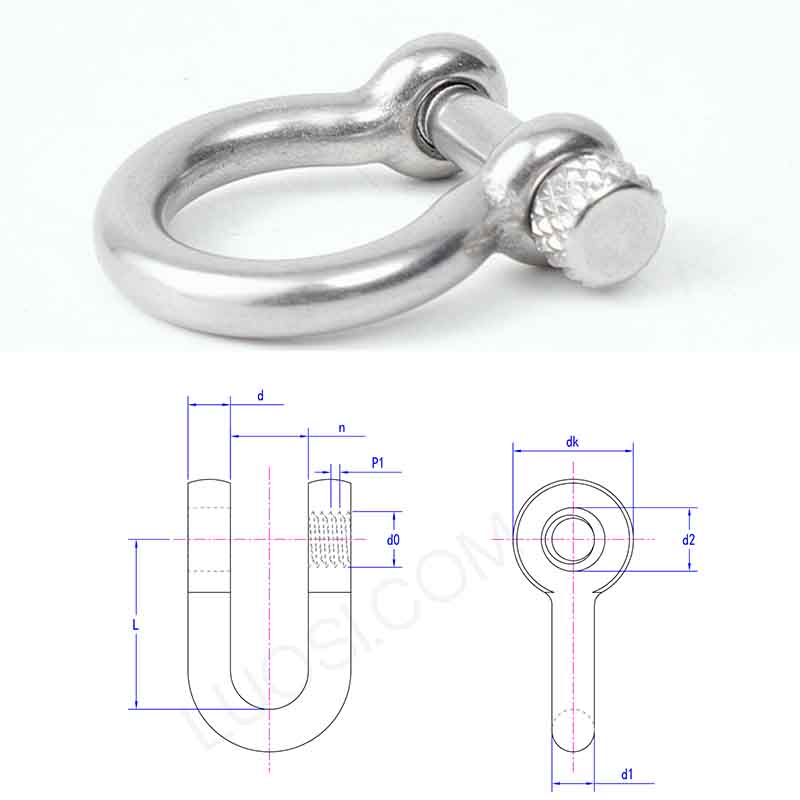

Type SC shackles

man	20	22	24	26	28	30	32	34	36	38	40
d1	20	22	24	26	28	30	32	34	36	38	40
n	31	34	39	41	43	45	48	50	54	57	60
dk	50	55	62	66	70	75	80	85	90	95	100
d2	25	27	31	33	35	37	39	41	43	47	49
d0	M24	M24	M30	M30	M33	M36	M36	M39	M42	M45	M48
P1	3	3	3.5	3.5	3.5	4	4	4	4.5	4.5	5
L	80	88	96	104	112	120	128	136	144	152	160

Funksjoner

Spørsmål: Hva er arbeidsbelastningsgrensen (WLL) og sikkerhetsfaktoren for Type SC-sjakler?

A: Type SC-sjakler har standard arbeidsbelastningsgrenser (WLL) basert på størrelsen, fra 0,5 til 100 tonn. Sikkerhetsfaktoren er vanligvis 6:1, som er bedre enn hva de fleste bransjer krever, for eksempel krever ASME B30.26 5:1. Dette betyr at de holder seg godt under plutselige eller skiftende belastninger. Se alltid på WLL merket på selve sjakkelen og ikke overskrid den. Sjaklene går også gjennom bruddtesting for å sjekke deres minste bruddlast (MBL) og legge til et ekstra lag med sikkerhet.
