Stor OD flat skive

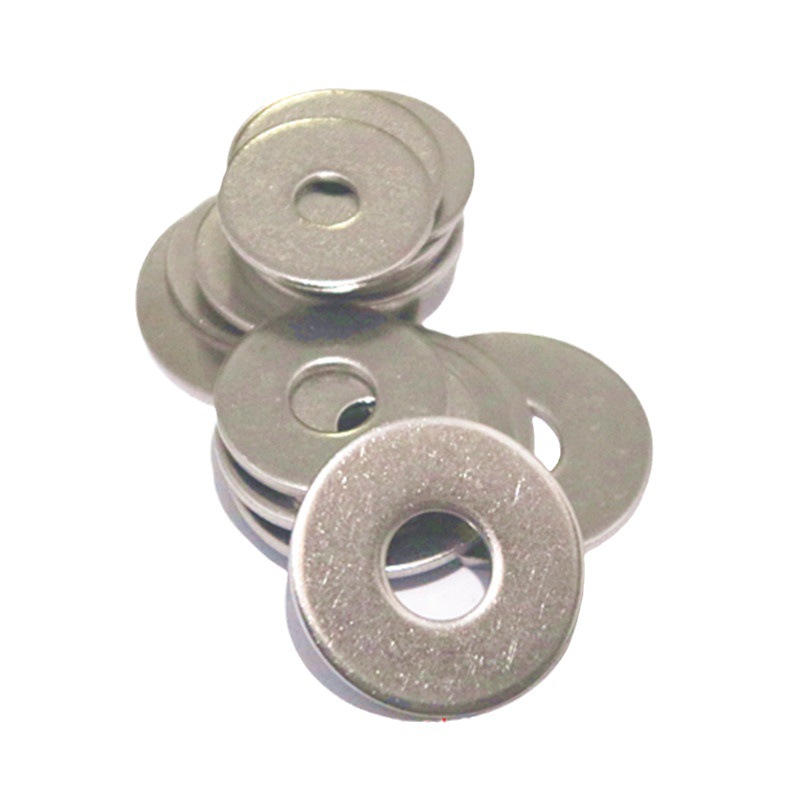

Xiaoguo Inventory® Large OD Flat Washer har en glatt overflate uten grader, passer tett og kan brukes sammen med tetningskomponenter for å forbedre støvtett, oljefrigjørende og vanntett ytelse.

Send forespørsel

produktbeskrivelse

Large OD Flat Washer og Standard Flat Washer har betydelige forskjeller i utseende, funksjoner og aktuelle scenarier.

Prosjekt	Standard flat vaskemaskin	Stor OD flat skive
Indre diameter	6,4 mm	6,4 mm
Ytre diameter	12 mm	18 mm
Tykkelse	1,6 mm	1,6 mm
Kontaktområde	1 ganger	2,25 ganger
Fordeling av trykk	Generelt egnet for harde overflater som metaller	Utmerket, kan effektivt beskytte myke materialer
Kostnader for råvarer	Lav	Høyere (større i området)
Enhetsvekt	Lys	Tyngre (samme spesifikasjon)

Størrelsessammenligning (tar M6 som eksempel)

Large OD Flat Washer

Brukstrinn

Bruksmetoden til Large OD Flat Washer er ikke komplisert, men å følge riktig operasjonssekvens kan sikre den beste beskyttelseseffekten.

(1) Sørg for at spesifikasjonene stemmer overens

Sjekk boltstørrelsen – det indre hullet til Large OD Flat Washer skal være litt større enn boltens ytre diameter.

Sjekk også at skivens ytre diameter er stor nok til å dekke hullene i delen du fester. Hvis hullet er et langt spor eller har vært utslitt, må skivens ytterkant overlappe hullet med minst 5 mm.

Tenk på materialet og hvor det går. For utendørs steder som er fuktige, nær havet eller i kjemiske områder, bruk 316 rustfritt stål. For generell innendørs bruk vil 304 rustfritt eller galvanisert karbonstål fungere fint.

(2) Rengjør kontaktflaten

Tørk av all olje, rust, malingsspon eller sagflis fra området der du arbeider. Sørg også for at begge sider av vaskemaskinen er rene. Hvis det er rustforebyggende olje på den, tørk den av forsiktig med en klut.

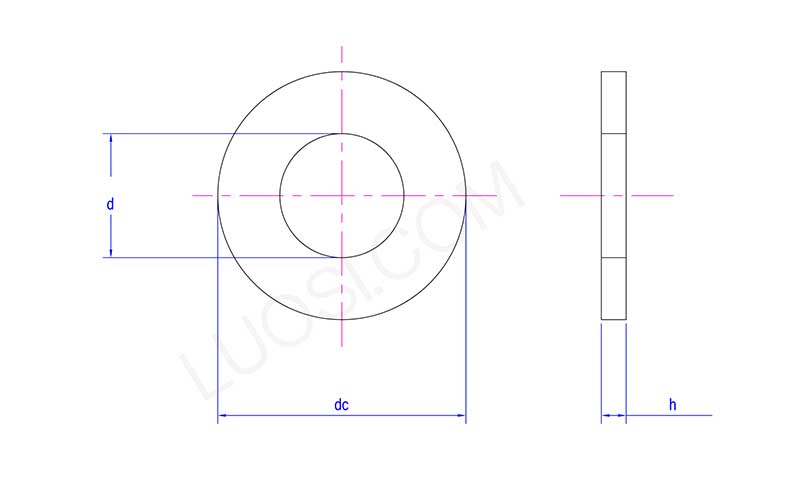

Large OD Flat Washer

man	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d maks	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
dc maks	30	34	37	39	44	50	56	60	66	72	78
des min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h maks	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
t min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Plasser skiven

Installasjonssted: Plasser en flat skive med stor ytre diameter mellom boltehodet og delen som skal festes. Hvis det brukes myke materialer som tre, plast eller tynt aluminium, anbefales det å bruke skiver med stor ytre diameter på både bolthodet og muttersiden.

Senterinstallasjon: Sørg for at bolten eller mutteren går gjennom det midterste hullet på skiven. Sørg for at skiven ligger tett mot arbeidsstykkets overflate - den må ikke vippes.

(4) Sett inn bolten og trekk til for hånd

Stram boltene eller mutrene for hånd, til skiven akkurat berører overflaten; Juster deretter posisjonen til skiven, sørg for at den dekker hullet helt.

(5) Trekk til til anbefalt moment

Riktig bruk av en momentnøkkel: Velg riktig momentverdi og trekk til gradvis. Under operasjonen, observer skiven nøye og foreta justeringer etter behov.

(6) Sluttsjekk

Ta en titt på Large OD Flat Washer for å sikre at den sitter flatt og riktig på plass.
