Integrerte T Style sveisemuttere

Denne unike T-formede profilen av Integral T Style Weld Nuts gir forbedret stabilitet og justering under sveiseprosessen. Pålitelig og rettidig levering er fortsatt en nøkkelforpliktelse til Xiaoguo® til sine globale kunder, inkludert produsenter, distributører og industrielle partnere, og sikrer sømløs drift på tvers av deres forsyningskjeder.

Modell:JIS B1196-3.2-1994

Send forespørsel

produktbeskrivelse

Integrerte sveisemuttere i T-stil har standardstørrelser basert på gjengestørrelse - som M4, M5, M6, M8, 1/4"-20, 5/16"-18 - så vel som flensdiameter, total høyde, projeksjonshøyde og bendesign.

Det er nøkkelstandarder de følger, for eksempel ISO 10511, DIN 928 (brukes mye i Europa), og forskjellige spesifikasjoner for bilprodusenter. Dimensjonene holdes nøyaktige for å sikre at sveisingen fungerer likt hver gang, at gjengene passer ordentlig og at de monteres i flukt.

Å velge riktig størrelse T-Style sveisemutter for tykkelsen på metallplaten er veldig viktig. Det sørger for at sveisen er sterk og skjøten holder seg godt.

Produktfordeler:

Når Integral T-stil sveisemuttere er installert, trenger de ikke mye vedlikehold. Før du bruker dem, må du bare oppbevare dem et tørt sted, og hold olje eller smuss unna dem - de kan rote med sveisingen.

Det viktigste er å få sveiseinnstillingene riktige: strøm, tid, trykk. Det sikrer at sveisen er sterk og konsistent. Hvor godt de holder seg over tid avhenger for det meste av hvor god den første sveisen er, og om materialet eller overflatebehandlingen er riktig for der de brukes.

Hvis de er sveiset riktig, forblir Integral T-stil sveisemuttere som en permanent, problemfri gjenget løsning så lenge hele enheten er i bruk.

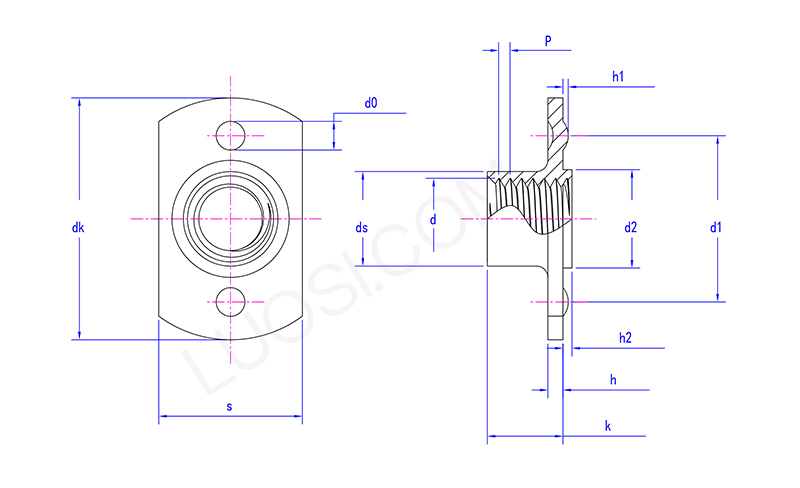

man	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1 丨 1,25	1,25 丨 1,5	1,5 丨 1,75
dk maks	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s maks	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds maks	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k maks	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h maks	1.4	1.4	1.85	1.85	2.3	2.3
t min	1	1	1.35	1.35	1.7	1.7
d2 maks	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 maks	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 maks	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 maks	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 maks	15.2	15.2	17.25	17.25	22.3	24.3
d1 min	14.8	14.8	16.75	16.75	21.7	23.7

Samlede standarder:

Vi er strenge på kvalitetskontroller gjennom å lage Integral T-stil sveisemuttere. Det betyr å sjekke materialene når de kommer inn, måle ting som gjenger og projeksjonshøyde ved forskjellige produksjonstrinn, og gjøre tester som bryter deler for å sjekke sveisestyrken, hvor mye dreiemoment de tåler, og push-out motstand. Vi sjekker også overflatefinishen og prøver endelige partier ved å bruke AQL-standarder.

Vi bruker statistisk prosesskontroll for å sikre at hver T-Style-mutter forblir konsistent og oppfyller spesifikasjonene.
