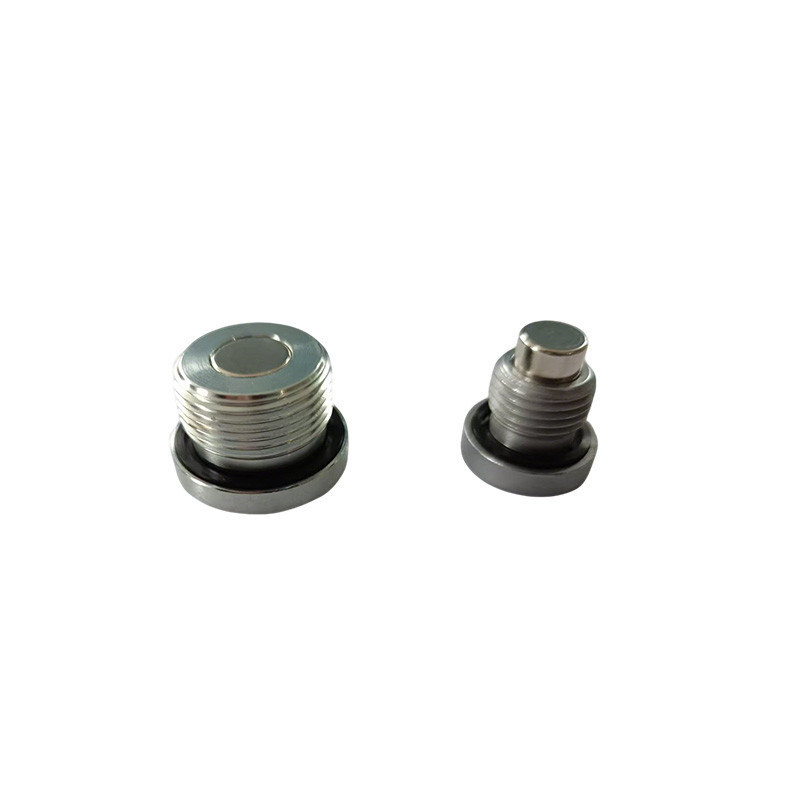

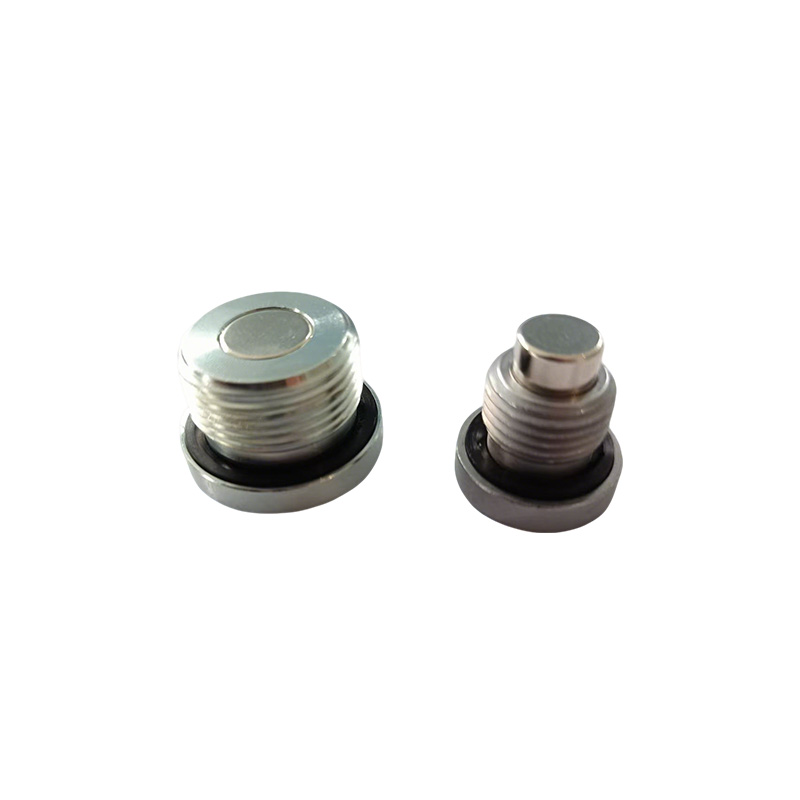

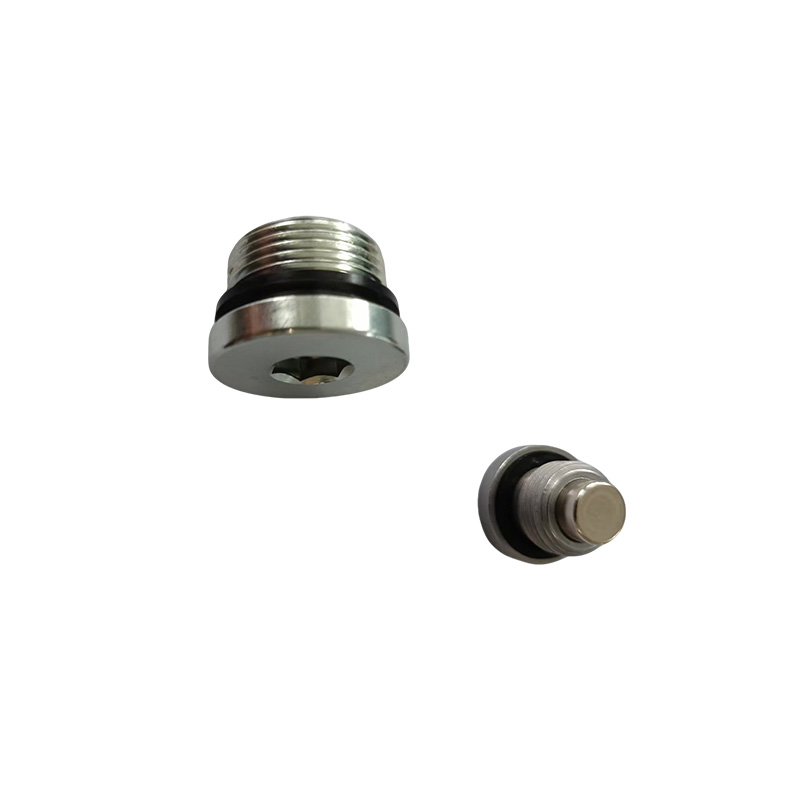

Hul hexagon hann-oljepluggadapter

Den sekskantede hodedesignen til Xiaoguo®s lagerprodukt "Hollow Hexagon Male Oil Plug Adapter" er egnet for overføring med høyt dreiemoment. Bruk av en standardnøkkel eller pipe for betjening sikrer en sikker feste uten å løsne.

Modell:DIN910

Send forespørsel

produktbeskrivelse

Den hule sekskantede male-oljepluggadapteren er en hydraulisk/pneumatisk rørforbindelseskomponent som er eksternt sekskantet i form, har en aksial gjennomgående hullstruktur og bruker et eksternt gjengegrensesnitt. I hovedsak er det en "sekskantet gjenget plugg med et sentralt hull", som kan forsegle portene som en vanlig plugg, og som også muliggjør tilleggsfunksjoner som trykktesting, eksos, prøvetaking eller midlertidig instrumenttilkobling gjennom dens hule struktur.

Sammenlignet med vanlige solide plugger ligger hovedforskjellen i følgende: Solide plugger kan bare tette, mens den hule sekskantede adapteren er en "multifunksjonell kanal" som kan utføre ulike diagnose- og vedlikeholdsoperasjoner uten å demontere systemet.

Modell NR.	DIN910	Rille	Sekskant
Forbindelse	Felles Bolt	Hodestil	Sekskantet
Standard	DIN, GB, ANSI, BSW, JIS, GOST	Karakter	8.8
Tonehøyde (P)	1,1 - 1,8 mm	Diameter	M3-M24
Lengde	6-50 mm	Flate	Primærfarge

Standard spesifikasjoner

Hollow Hexagon Male Oil Plug Adapter samsvarer hovedsakelig med standardene til DIN (tyske industristandarder), ISO (International Organization for Standardization) og GB (kinesiske nasjonale standarder), etc.

（1）DIN-standarder: En av de mest universelle standardene. Spesifikasjonene er klare. DIN 910 er en spesifikk standard for sekskantede slisseskruer med skuldre, med sylindriske (parallelle) gjenger og stopptrinn, som oppnår tetning gjennom utskiftbare skiver. Andre relaterte standarder inkluderer DIN 908 (sekskantede interne skruer), DIN 906 (sekskantede koniske gjengeskruer) og DIN 909 (ekskantede koniske gjenger utvendige skruer).

（2）ISO & GB-standarder: Internasjonalisering og lokaliseringsapplikasjoner. ISO 9974-4 er en internasjonal standard som fullt ut definerer dimensjoner, design og testmetoder for eksterne og interne sekskantmuttere som brukes i generell væsketransmisjon og generelt utstyr. GB/T 2878.4-2011 og GB/T 43077.4-2023 vedtar henholdsvis ISO 6149-4 og ISO 9974-4 standarder på en tilsvarende måte. Sekskantmuttere som overholder disse nasjonale standardene kan ha et maksimalt arbeidstrykk på opptil 63 MPa (omtrent 630 bar).

Standard gjengetype Nøkkelfunksjon Forseglingsmetode

DIN 906 konisk (R) sekskantdrev, ingen krage Metall-til-metall (konisk gjenger)

DIN 908 Parallell (G/M) sekskantdrev, med krage Utskiftbar tetningsring (kobber, ED, O-ring)

DIN 910 Parallell (G/M) sekskanthode, med krage Utskiftbar tetningsring

PARTNO	TRÅD	ED CAPTIVE	DIMENSJONER
PARTNO	E	ED CAPTIVE	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

FAQ

（1）Hvilke standarder oppfyller produktene dine?

Vår Hollow Hexagon Male Oil Plug Adapter er produsert i samsvar med DIN 910-standarden (parallelle gjenger med bøssing, utskiftbar tetningsring) og DIN 909-standarden (koniske gjenger, metall-til-metall-tetning).

（2）Hvilke materialer kan brukes til den hule sekskantede hannoljepluggadapteren?

Standardmaterialer inkluderer karbonstål (kvaliteter 4.8, 6.8, 8.8, 10.9, 12.9), rustfritt stål (A2-70, A4-80, 304, 316), messing og aluminium. Vi leverer også legert stål for bruk med høy styrke.

（3）Gir du prøver? Hva er ledetiden for prøver?

Ja, gratis prøver er tilgjengelig for standardstørrelser. Lagerførte prøver sendes innen 3–5 dager med ekspress (DHL/FedEx). Tilpassede prøver krever 15–20 dager for produksjon.
