Sekskantflens Selvskjærende Betongankerbolt

Xiaoguo Factory har mange års erfaring innen eksporthandel. Denne sekskantflens selvskjærende betongforankringsbolt dekker størrelser fra M6 til M16. Under konstruksjonen må et rimelig tiltrekkingsmoment kontrolleres for å unngå stripping av gjenger og skade på grunnmaterialet. Materialer i karbon og rustfritt stål tilpasser seg forskjellige temperaturforhold, noe som sikrer en sikker og pålitelig installasjon.

Send forespørsel

produktbeskrivelse

Følgende er en introduksjon til de mekaniske egenskapene og installasjonsparametrene til den sekskantede flensen selvskjærende betongankerbolt fra Kina Xiaoguo®.

1.Anbefalte installasjonsparametere

Nominell diameter	Borkronens diameter (mm)	Boredybde (mm)	Minimum underlagstykkelse (mm)	Minimum klaring (mm)	Minimumsavstand (mm)	Installasjonsmoment (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

Hexagon Flange Self Tapping Concrete Anchor Bolt

Boremetode: Bruk en hammerbor sammen med en hardlegert borkrone.

Rengjøringskrav: Bruk en luftpumpe eller støvsuger for å blåse minst 4 ganger. Det skal ikke være synlig støv inne i hullet.

Installasjonsverktøy: Slagnøkkel eller momentnøkkel, med sekskant.

2. Installasjonsmoment og tiltrekkingskrav

Installasjonsmomentet bør holdes innenfor det anbefalte området. Utilstrekkelig dreiemoment vil føre til utilstrekkelig forankring; for høyt dreiemoment kan forårsake gjengeglidning eller lokal skade på betongen.

Etter installasjonen skal bunnflaten av flenshodet være i nær kontakt med den faste komponenten, og sekskantflens selvskjærende betongforankringsbolt skal ikke dreies for hånd.

3.Miljø- og temperaturbegrensninger

Gjeldende miljøtemperatur: Karbonstål, elektrogalvanisert belegg: -40°C til +80°C

Rustfritt stål tåler litt høyere temperaturer opp til ≤ 120°C.

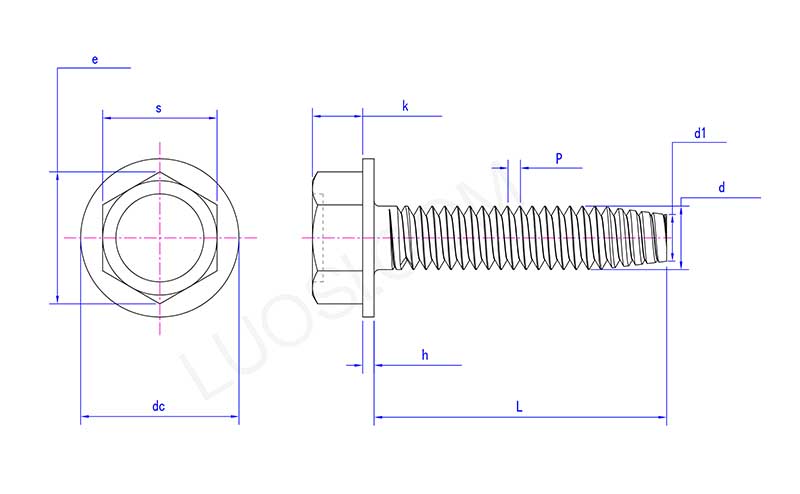

Hexagon Flange Self Tapping Concrete Anchor Bolt

man	#2	#3
P	56	48
s maks	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k maks	0.05	0.055
k min	0.04	0.044
dc maks	0.166	0.177
de min	0.154	0.163
h maks	0.016	0.016
t min	0.01	0.01
d maks	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078

Vanlige feil og løsninger

Følgende er de 4 vanligste feilene som er mest sannsynlig å oppstå når du installerer sekskantflens selvskjærende betongforankringsbolt, sammen med de tilsvarende løsningene.

1. Diameteren på borkronen er feil.

Ytelse: Det ble brukt en borkrone 1-2 mm større i diameter enn ankerbolten. Etter at ankerbolten var skrudd inn, løsnet den.

Årsak: Hullet er for stort, og gjengen kan ikke nå den indre veggen av hullet, noe som resulterer i ingen effektiv inngrep.

Riktig tilnærming: Bruk en borkrone med samme nominelle diameter som ankerbolten.

2.Utilstrekkelig hullrengjøring eller ufullstendig hullrengjøring

Ytelse: Motstanden varierer mye ved innkjøring.

Årsak: Støv samler seg inne i hullet, og hindrer gjengen i å feste seg.

Riktig prosedyre: Etter boring, blås luft minst 4 ganger til den blåste luften er fri for tydelig støv. Alternativt kan du bruke en støvsuger.

3. Boredybden er utilstrekkelig.

Ytelse: Ankerbolten er strammet helt, men flensen har ennå ikke kommet i kontakt med den faste komponenten.

Årsak: Utilstrekkelig hulldybde.

Riktig tilnærming: Dybden på hullet bør være 5-10 mm større enn den effektive innstøpingsdybden til ankerbolten.

4. Vipp ved stramming

Ytelse: Sekskantflensen selvskjærende betongankerbolt blir skjev etter å ha blitt skrudd inn.

Årsak: Borkronen er ikke vinkelrett, eller vinkelen på skiftenøkkelen som ble brukt under innsetting er feil.

Riktig tilnærming: Hold det elektriske boret vinkelrett på underlaget under boring; til å begynne med, hold ankerbolten på plass med hånden når du skruer den inn.
