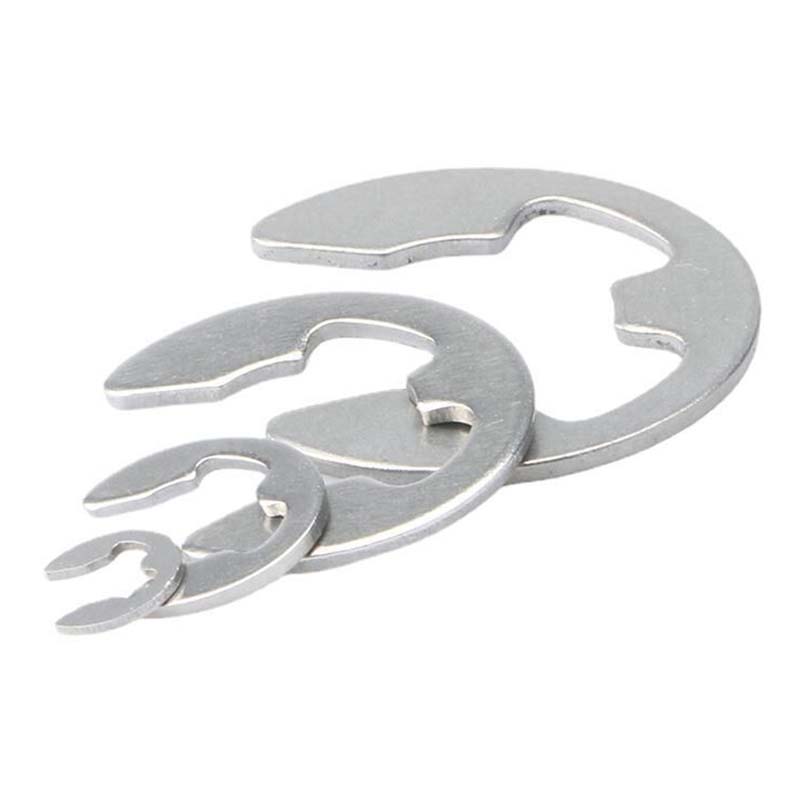

E Type Snap Ring

E-type låseringer brukes ofte i mekaniske systemer for å forhindre aksial bevegelse av lagre, gir eller aksler. Kunder stoler på Xiaoguo® for konkurransedyktige priser uten at det går på bekostning av materialets holdbarhet.

Modell:DIN 6799-1981

Send forespørsel

produktbeskrivelse

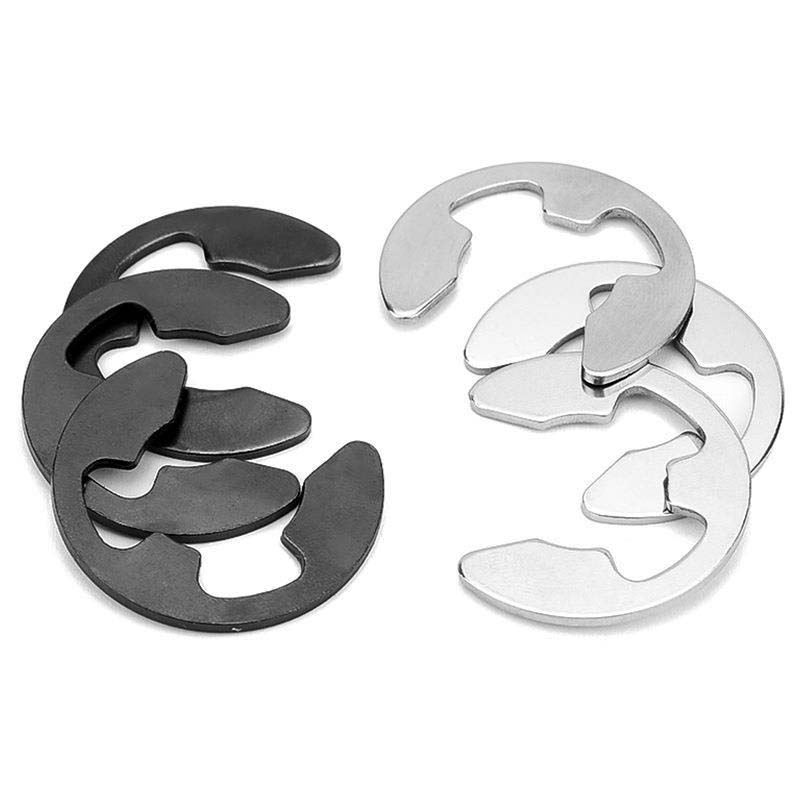

Denne låseringen av E-typen er en intern låsering, den kommer i forskjellige materialer for å passe til forskjellige jobber. Rustfrie ståltyper som 304 eller 316 er bra for våte eller kjemisk tunge områder. Det hardere 410-stålet holder seg bedre under slitasje. Karbonstålringer er billigere, men fortsatt sterke, spesielt med et rustsikkert belegg. Beryllium kobber fungerer for elektriske jobber eller brennbare områder siden det ikke vil gnister. Plast (som nylon) motstår kjemikalier og reduserer støy i lettere oppsett. For virkelig tøffe fabrikker blir tøffere metaller som Hastelloy® eller Monel® brukt. De fleste av disse materialene er sjekket for sikkerhet og miljøregler (som RoHS), så de er ok for regulerte bransjer.

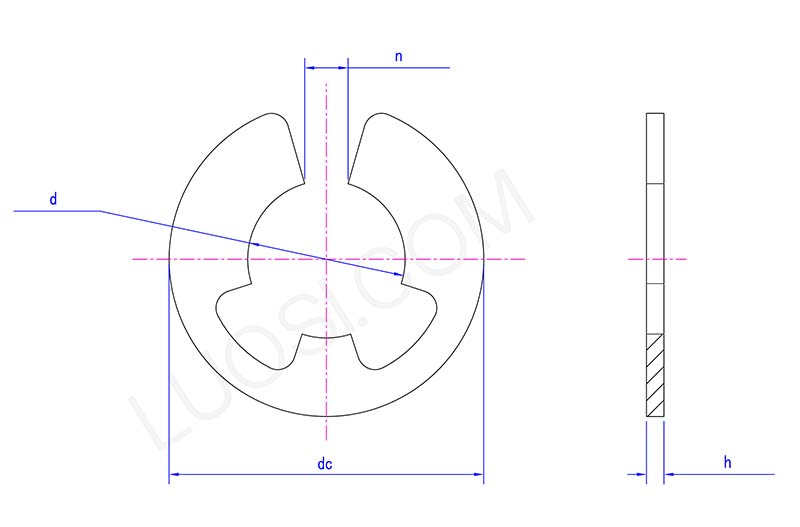

E type snap ring Structure diagram

man	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d maks	5	6	7	8	9	10	12	15	19	24	30
d min	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h maks	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
t min	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n maks	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n min	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
dc maks	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Regelmessig inspeksjon og vedlikehold

For å få låsering av E-type til å vare lenger, sjekk dem nå og da for rust, sprekker eller bøyning, spesielt i tunge maskiner. Hold rillene deres rene slik at smuss ikke roter med hvordan de passer. Hvis det er mye gnidning, legg til fett for å hjelpe ting å gli jevnere.

Når du installerer, unngå å strekke dem for hardt eller klemme dem for hardt, som svekker ringen over tid. Hvis du oppdager skader, bytt dem ut. Oppbevar ekstrautstyr på et tørt sted (ikke for varmt eller kaldt) for å forhindre at materialet forringes. Bruk knipetang for sikrere håndtering.

Påvirkning av miljøfaktorer

Spørsmål: Hvordan påvirker miljøfaktorer som temperatur eller fuktighet den interne holderingens ytelse?

A:Hvis du velger feil materiale, kan høy varme eller fuktighet ødelegge E-type låsering. Karbonstålringer (de sterkere) vil ruste i våte områder med mindre de har et rustbestandig belegg. Rustfritt stål (som de vanlige 304/316-kvalitetene) motstår fuktighet godt, men begynner å miste styrke over 400°C. Noen rustfrie stål eller spesialmetaller forblir fleksible ved frysepunktet. Hvis kjemikalier som syrer eller løsemidler er involvert, velg et ikke-reaktivt belegg (som teflon).

Vi har et profesjonelt team som kan anbefale passendeprodukterbasert på bruksscenarier og krav, og tilbyr også tilpassede tjenester.

Produktspesifikasjoner og karakterer

E Type Snap Ring har klare spesifikasjonsgrader for å møte ulike bruksbehov, og spesifikasjonene bestemmes hovedsakelig av størrelse, materiale og bæreevne. Når det gjelder størrelse, inkluderer nøkkelparametrene indre diameter, ytre diameter og tykkelse, med vanlige indre diameter varierer fra 3 mm til 50 mm for standardkvaliteter. Disse størrelsene er designet for å matche vanlige aksel- og hulldimensjoner i mekaniske sammenstillinger. Materialkvaliteter er delt inn basert på grunnmaterialet, slik som karbonstålkvalitet (SWRM12) og rustfritt stålkvalitet (SUS304, SUS316), der karbonstålkvaliteter er for generelle lastscenarier og rustfrie stålkvaliteter for korrosjonsbestandige krav. Bærende kvaliteter er klassifisert i henhold til den maksimale aksiale belastningen de kan tåle, med lavkvalitet (opptil 500N) for lettlastet utstyr som små motorer, og høykvalitets (over 2000N) for tungt maskineri som biltransmisjoner. Hver spesifikasjonsklasse er merket på produktemballasjen, og brukerne må velge riktig karakter basert på de spesifikke monteringskravene og driftsforholdene.
