12 tenner splinebolter med flens

12 tenner splinebolter med flens er ofte egnet for prosjekter som krever faste og sklisikre forbindelser. Det kan gi bedre dreiemoment og forhindre at bolter glir under tiltrekkingsprosessen. Boltene produsert av Xiaoguo®-fabrikken samsvarer med utførelsesstandarden til MS 14157B-1978.

Send forespørsel

produktbeskrivelse

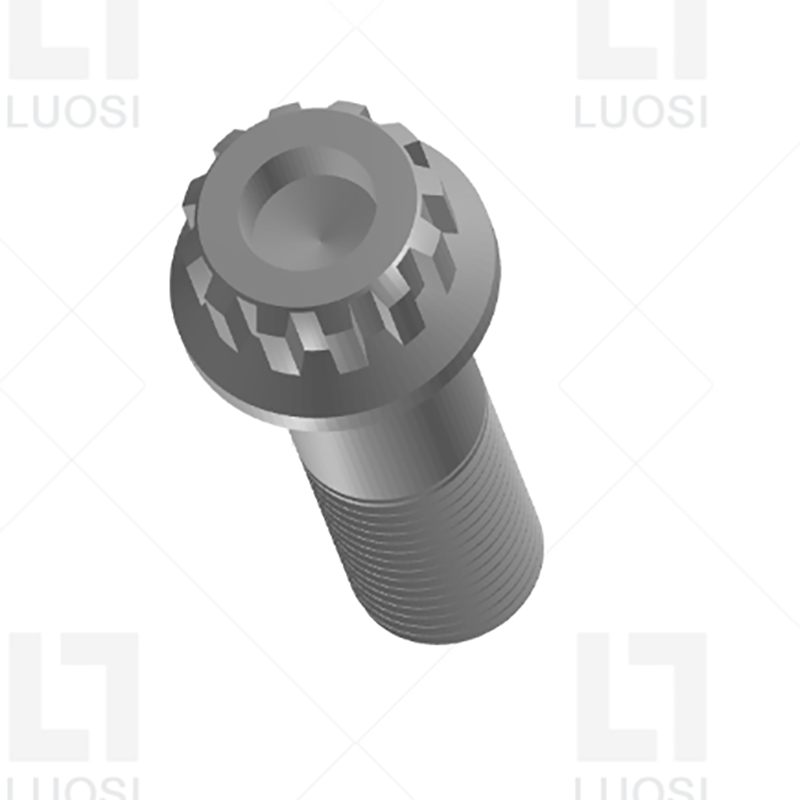

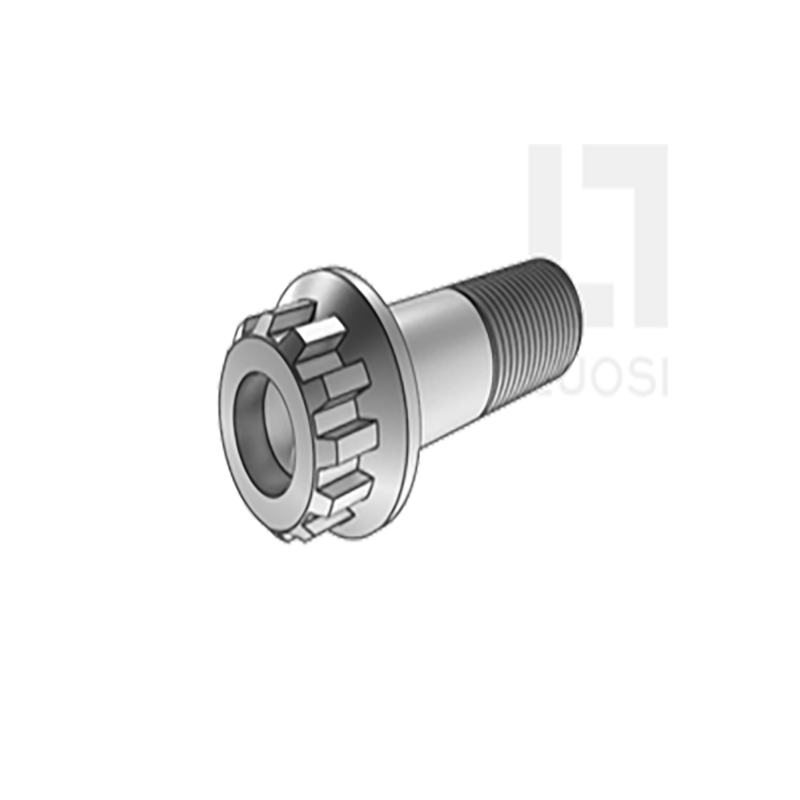

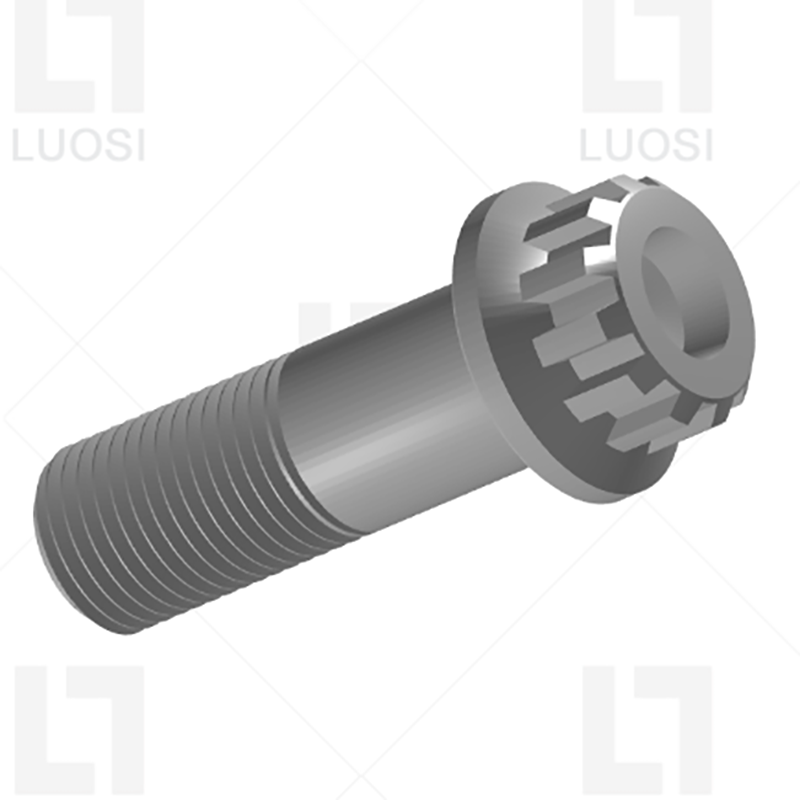

Hodet på 12 tenners splinebolter med flens er utformet med 12 tenner, som kan passe tett med den matchende spline pipenøkkelen. I bunnen er det en flens som en pakning, som kan øke kontaktflaten med det tilkoblede materialet.

Produktfunksjoner

De 12 tenner splinebolter med flens har en unik struktur med 12 tenner spline pluss flens. Den 12-tenners spline gir flere kraftpåføringspunkter, noe som gjør strammeoperasjonen mer presis og jevn. Flenser sprer trykket, forbedrer tilkoblingsstabiliteten og hindrer bolter i å løsne.

Disse boltene kan kobles til roten av vindturbinbladet. Bladbolten utsettes for en sentrifugalkraft på 20 tonn. Den tåler belastninger. Splinehodet tåler et hydraulisk dreiemoment på 1000 N·m. Flensen kan forhindre at roten til komposittmaterialet sprekker på grunn av mikrobevegelser. Den må skiftes hvert femte år, og hvert skadet blad koster så mye som 250 000 amerikanske dollar.

Splineboltene med 12 tenner krever matchende spline-skrutrekkere. De kan overføre stort dreiemoment uten stripping, langt bedre enn sekskantede bolter. Den innebygde flensen fungerer på samme måte som en pakning, slik at du kan spare på tilleggskomponenter. Den er svært egnet for vedlikehold av tungt utstyr.

12 tenner splinebolter med flens er ikke lett å tukle med. De fleste har ikke splineverktøy. Flenser kan holde bolter festet under vibrasjon og de brukes på offentlige maskiner eller jernbanespor der det er fare for tyveri. For områder med høy vibrasjon (kompressorer, generatorer) kan de festes godt. Spline-driveren vil ikke komme ut. Alternativet med takket flens kan bite i overflaten. Ingen låseskive er nødvendig.

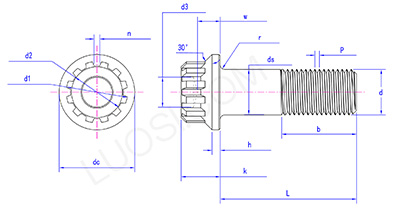

Produktparametere

man	1/4	16/5	3/8	16/7	1/2	16/9	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
dc maks	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
dc min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k maks	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
k min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
h maks	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
t min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
b min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 maks	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
d3 min	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
w min	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds maks	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 maks	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
d1 min	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 maks	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n maks	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r maks	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
